Guia de Seleção de Trilho Solar Mini

Este guia ajuda contratantes EPC, instaladores e distribuidores a determinar se um sistema de trilho mini solar é adequado para o seu projeto específico , e como selecionar a configuração correta para reduzir riscos de instalação e problemas de longo prazo.

Diferentemente de folhetos promocionais, este guia de seleção foca na lógica de engenharia, condições do telhado e restrições do projeto .

1. Quando Você Deve Escolher um Sistema de Trilho Mini Solar?

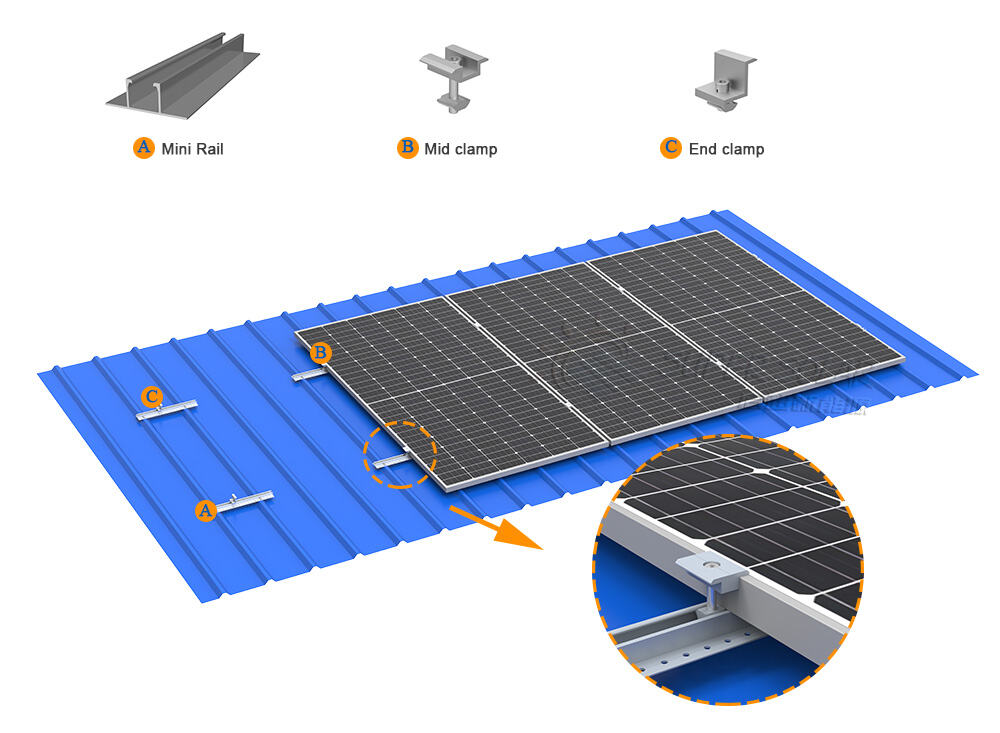

Um solar sistema de montagem com trilho mini é mais adequado quando todos ou a maioria das seguintes condições forem atendidas:

·O telhado é de chapa metálica trapezoidal ou ondulada

·A espessura da chapa do telhado e o espaçamento das terças são conhecidos e verificados

·O projeto prioriza instalação rápida e eficiência de custos

·As cargas ambientais são moderadas ou adequadamente calculadas

·O layout do telhado é simples e consistente

Se essas condições não forem atendidas, um sistema com trilhos completos pode oferecer uma margem de segurança maior.

2. Avaliação do Tipo de Telhado (Etapa Crítica)

Antes de selecionar um sistema de mini trilhos, avalie cuidadosamente o tipo de telhado.

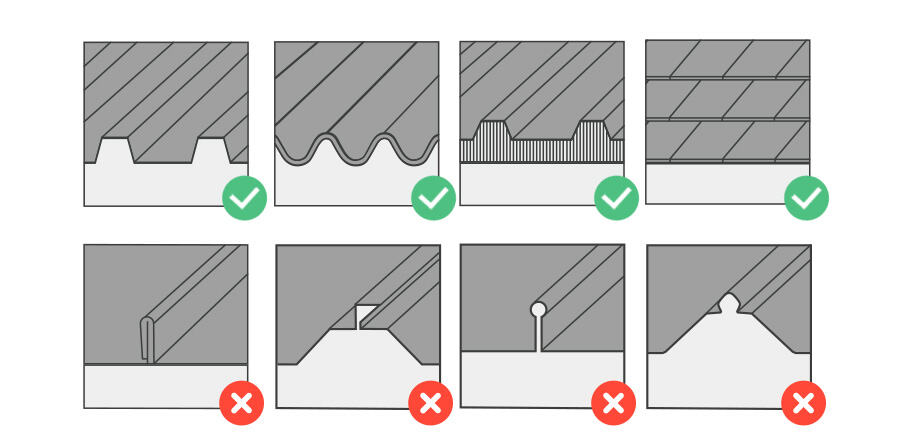

Tipos de Telhado Adequados

·Telhados em chapa metálica trapezoidal

·Telhados metálicos ondulados

Tipos de telhados não recomendados

·Telhados metálicos com junta elevada (exigem braçadeiras sem perfuração)

·Chapas metálicas finas ou envelhecidas com desempenho estrutural desconhecido

·Telhados com espaçamento irregular de terças

3. Considerações sobre cargas ambientais

Trilhos solares mini podem ser usados em uma ampla gama de ambientes se os cálculos de carga forem aplicados corretamente .

Os principais fatores incluem:

·Velocidade local do vento e categoria do terreno

·Requisitos de carga de neve

·Altura do edifício e zonas do telhado

Para áreas com vento forte ou alta carga de neve, o espaçamento dos trilhos mini e a quantidade de fixadores devem ser ajustados com base em cálculos estruturais.

4. Requisitos Estruturais e de Fixação

Porque os sistemas de trilhos mini transferem mais carga diretamente para a chapa do telhado, a seleção dos fixadores é crítica.

Lista de Verificação:

·Utilize parafusos auto-perfurantes certificados em aço inoxidável

·Verifique a resistência ao arrancamento e à deformação

·Aplique o torque correto de instalação

·Certifique-se de que as arruelas de vedação EPDM estão adequadamente comprimidas

A falha de fixadores é uma das causas mais comuns de problemas em sistemas de trilhos mini.

5. Verificação de Compatibilidade do Módulo

Antes de finalizar o sistema, confirme a compatibilidade do módulo:

·Espessura da moldura do módulo (comumente 30–40 mm)

·Tipo de braçadeira e método de aterramento

·Diretrizes do fabricante do módulo para instalação

Trilhos mini são compatíveis com a maioria dos módulos com moldura, mas as tolerâncias são menores do que nos sistemas com trilhos completos.

6. Instalação e Controle de Qualidade

Práticas recomendadas de instalação:

·Marcar previamente as posições dos trilhos de acordo com o layout de engenharia

·Utilizar ferramentas com controle de torque

·Realizar inspeção visual das vedações e fixadores

·Realizar testes aleatórios de arrancamento, se exigidos pelo projeto

A boa prática de instalação é essencial para a confiabilidade a longo prazo.

7. Erros Comuns a Evitar

·Selecionar trilhos mini sem verificar a resistência da chapa do telhado

·Utilizar parafusos genéricos sem verificação de carga

·Apertar em excesso ou insuficientemente os fixadores

·Ignorar as normas locais de carga de vento ou neve

Evitar esses erros reduz significativamente o risco do projeto.

8. Trilho Mini vs Trilho Completo – Matriz de Decisão Rápida

comparação entre trilho mini e trilho completo

9. Conclusão

Um sistema de trilho solar mini não é uma solução "único tamanho serve a todos". Quando aplicado ao tipo certo de telhado e condições do projeto, oferece excelente eficiência de custo e velocidade de instalação . Quando as condições são incertas ou extremas, os sistemas com trilho completo proporcionam uma margem de segurança maior.

Usar um processo de seleção estruturado ajuda os empreiteiros EPC e instaladores a tomarem decisões informadas e evitarem riscos de desempenho a longo prazo.
