كيف تختار نظام تركيب الطاقة الشمسية المناسب لأنواع مختلفة من ملامح الأسطح المعدنية؟

إتقان عملية اختيار نظام تركيب الألواح الشمسية على الأسطح المعدنية

يُعَدُّ اختيار نظام تركيب الألواح الشمسية على السقف المعدني تحديًّا هندسيًّا متعدد الجوانب، ويتطلَّب فهمًا عميقًا للهندسة البنائية للألواح السقفية القائمة. وبما أنَّ التغطيات المعدنية ليست فئةً متجانسةً، فيجب أن تتطابق أجهزة التثبيت بدقة مع الشكل الهندسي المحدَّد للسقف—سواء أكان من النوع ذي الدرزات البارزة (Standing Seam)، أم شبه المنحرف (Trapezoidal)، أم مموجًا (Corrugated)—لكي تضمن الاستقرار طويل الأمد والمقاومة التامة لتسرب المياه. وقد يؤدي استخدام نظام غير متوافق إلى تركيزات محلية للإجهادات، أو الفشل الميكانيكي أثناء العواصف ذات الرياح العالية، أو حتى فقدان الضمان الخاص بالسقف بشكل كارثي بسبب الاختراقات غير الصحيحة. ومع تطوُّر قطاع الطاقة الشمسية، أصبح الانتقال نحو أساليب التثبيت غير المخترقة أو ذات التدخل الأدنى هو المعيار الذهبي للحفاظ على عمر الغلاف البنائي للمبنى، وفي الوقت نفسه تحقيق أقصى إنتاجٍ ممكنٍ للطاقة.

عند تقييم نظام تركيب الألواح الشمسية على السقف المعدني، يكون الهدف الرئيسي هو إنشاء واجهة آمنة بين الوحدات الكهروضوئية والأعضاء الإنشائية للسقف. ويجب أن تراعي هذه الواجهة الخصائص الميكانيكية للمعدن، والمسافات بين العوارض العرضية (البُرلين) أو العوارض المائلة (الرافترز)، والأحمال البيئية الخاصة بموقع المشروع. وغالبًا ما يُعطي المهندسون أولويةً للحلول التي توزِّع الوزن بشكل متساوٍ على سطح السقف، لمنع تشوه ألواح المعدن تحت تأثير الثلوج الكثيفة أو قوى الرفع الشديدة. وبتحديد الخصائص الفريدة لكل نوع من أنواع أشكال أسطح السقف المعدنية، يمكن للمُركِّبين اختيار مكونات متخصصة تبسِّط عملية التركيب، وتقلِّل تكاليف العمالة، وتوفر أساسًا موثوقًا به للبنية التحتية للطاقة النظيفة.

الحلول لأنواع أسطح السقف المعدنية ذات الحواف البارزة

آليات التثبيت غير النافذة

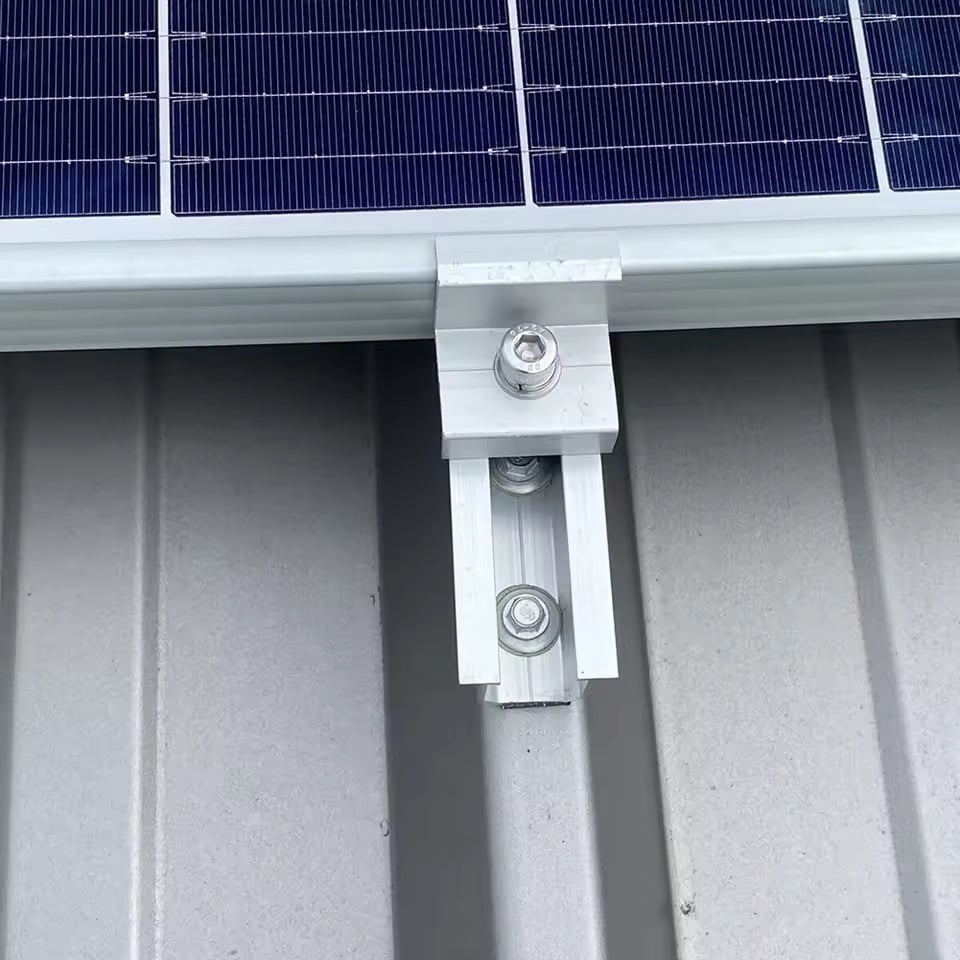

لأسطح المباني التي تتميز بملامح التماس البارزة، فإن نظام تركيب الألواح الشمسية على الأسطح المعدنية الأكثر فعالية هو النظام الذي يستخدم مشابك ألومنيوم عالية القوة. وقد صُمّمت هذه المشابك لالتصاق الحواف الرأسية أو المطوية للألواح المعدنية دون ثقب المادة. وتُفضَّل هذه الطريقة غير الاختراقية بشدة لأنها تترك طبقة العزل المائي للسقف سليمة تمامًا. ويتم إنشاء الاتصال الميكانيكي عبر الاحتكاك والانضغاط، وغالبًا ما تُستخدم في ذلك براغي ضبط مصنوعة من الفولاذ المقاوم للصدأ تتفاعل مع هندسة التماس. وهذه الطريقة مناسبة بشكل خاص للأسطح المعدنية المعمارية الراقية، حيث يرغب مالك المبنى في الحفاظ على الضمان المصنع الأصلي.

تتيح مرونة مشابك الطي القيامي تركيبها على مجموعة واسعة من أشكال الطيات، بدءًا من التصاميم البسيطة ذات نظام القفل بالانقر إلى طيات الميكانيكية المزدوجة المعقدة. وبتجنب استخدام الوصلات التي تخترق سطح المبنى، يلغي المُركِّب الحاجة إلى مواد الختم غير المرغوب فيها أو مجموعات التغطية المعدنية (Flashing Kits). ويؤدي ذلك إلى موقع عمل أنظف وجدول زمني للتركيب أسرع بكثير. علاوةً على ذلك، وبما أن هذه المشابك يمكن تثبيتها في أي مكان على طول الطية المستمرة، فإنه يمكن تحسين ترتيب المصفوفة الشمسية لتحقيق أقصى تعرض ممكن لأشعة الشمس دون أن تقيّدها المسافات الإنشائية الكامنة بين عوارض السقف.

التمدد الحراري والموثوقية الإنشائية

الأسقف المعدنية هي هياكل ديناميكية تتسع وتنكمش بشكل ملحوظ مع تقلبات درجة الحرارة على مدار اليوم. ويتفوق نظام تركيب الألواح الشمسية على الأسطح المعدنية القائمة على التماسات البارزة (Standing Seam) في هذه البيئة، لأن المشابك تُثبَّت "على" التماسات، مما يسمح للوح السقفي بالحركة بحرية تحت صفائف الألواح الشمسية. وهذا يمنع حدوث تأثير "القصّ" أو إرهاق المسامير الناتج عن مقاومة نظام التثبيت الصلب للحركة الحرارية الطبيعية للمعدن. ومن الحيوي أن لا تعيق أجهزة التثبيت هذه الحركة، إذ يُعد ذلك أمرًا بالغ الأهمية لتجنب التلف طويل الأمد في تماسات السقف والحفاظ على السلامة الإنشائية للتجميع كله.

من حيث الموثوقية، تخضع مشابك الخطوط البارزة لاختبارات صارمة لمقاومة السحب والرفع لضمان قدرتها على التحمل في ظل الظروف الجوية القاسية. ويُنقل الحمل مباشرةً إلى الخط البارز، الذي يُعَدّ من أقوى أجزاء لوحة السقف بطبيعتها. وللمشاريع الصناعية الكبيرة، يوفِّر هذا النظام حلاً قابلاً للتوسُّع بشكل كبير، ويوازن بين كفاءة استخدام المواد والأداء المتين. وباختيار مشبك عالي الجودة مصمَّم خصيصاً لملف الخط البارز المحدَّد، يمكن لمدراء المشاريع ضمان تثبيت وحدات الطاقة الشمسية بشكل آمن طوال العمر الافتراضي الكامل لنظام الطاقة الكهروضوئية البالغ ٢٥ عاماً، بغض النظر عن التحديات البيئية التي قد تواجهها.

المتطلبات الهندسية لأسطح الألواح المعدنية شبه المنحرفة

استراتيجيات التثبيت المباشر والتجهيز ضد التسرب المائي

تُمثل ملفات الأسطح المعدنية شبه المنحرفة مجموعة مختلفة من التحديات مقارنةً بأنظمة الطي البارز. وتتميز هذه الأسطح بـ"أودية" مسطحة و"قمم" مرتفعة في نمط هندسي متكرر. وعادةً ما يشمل نظام تركيب الألواح الشمسية على الأسطح المعدنية شبه المنحرفة تثبيت حوامل مباشرةً على الأضلاع المرتفعة للألواح. وبما أن هذه الأضلاع تمثل أعلى نقطة على سطح السقف، فإن المياه تنسلّ منها بشكل طبيعي، ما يجعلها الموقع الأأمن لتثبيت المسامير. ولضمان ختمٍ مقاومٍ لتسرب المياه، تستخدم حوامل الأسطح شبه المنحرفة عالية الجودة حشوات مطاطية من مادة EPDM ومسامير ذاتية الحفر متخصصة مزوَّدة بأقراص ختم مدمجة.

الميزة الهيكلية لـ نظام تركيب الألواح الشمسية على الأسطح المعدنية شبه المنحرفة تتمثل إحدى مزايا نظام التثبيت في قدرته على الاتصال المباشر بالعوارض السفلية (Purlins) عند الحاجة. ومع ذلك، تتيح العديد من الحلول الحديثة التثبيت "الخالي من الهيكل"، حيث تُثبَّت القواعد فقط في الصفائح المعدنية نفسها. ويُحقَّق ذلك باستخدام مسامير انزلاقية عالية القوة أو براغي الألواح الرقيقة التي توفر مقاومة ممتازة للانسحاب. وتتميَّز هذه الطريقة بأنها سريعةٌ للغاية، وتقلِّل من الوقت الذي يقضيه العمال في تحديد مواقع العوارض الفولاذية الثقيلة والحفر فيها. وبتركيز النظام على قمم التشكيلات، فإنه يقلِّل من خطر التسربات ويضمن ألا توضع وسائل التثبيت في المناطق التي تميل فيها المياه إلى التجمُّع أو الجريان بكثافة.

إدارة الأحمال على الأسطح المُضلَّعة

يتطلب إدارة وزن المصفوفة الشمسية على سقف شبه منحرف مراعاة دقيقة لقدرة الضلع على تحمل الأحمال. وغالبًا ما يتم تصميم حوامل التثبيت لتغطي الجزء العلوي من الضلع، مما يوزِّع الضغط الهابط على مساحة سطح أكبر لمنع التحطُّم أو التشوه. وفي المناطق التي تشهد أحمال ثلوج عالية، يمكن زيادة كثافة هذه الحوامل لضمان توزيع الحمل بكفاءة. كما يجب أن يقاوم نظام تثبيت الألواح الشمسية على السقف المعدني ذي الشكل شبه المنحرف القوى الجانبية الناتجة عن الرياح، وذلك من خلال التداخل الميكانيكي بين الحامل والضلع عبر الزوايا والأبعاد الفريدة للضلع.

الكفاءة هي عامل رئيسي في اختيار حلول التثبيت على الأسطح المُسنَّنة (شبيهة بالشكل شبه المنحرفي). ويقدِّم العديد من المصنِّعين مكونات مُجمَّعة مسبقًا تشمل الحشوات والبراغي، مما يسمح بعملية تركيب «بنقرة واحدة». وهذا يقلل من عدد القطع التي يجب إدارتها على السطح، ويحدُّ إلى أدنى حدٍ من احتمال وقوع أخطاء بشرية. أما بالنسبة إلى المستودعات التجارية ومراكز التوزيع التي تمتلك أسطحًا معدنية مُسنَّنة واسعة النطاق، فإن هذه الأنظمة المبسَّطة تقدِّم أفضل توازن بين انخفاض تكلفة المواد وسرعة عالية في عملية النشر والتركيب. وبذلك ينتج عنها صفيف شمسي متين هيكليًّا، وأنيق من الناحية الجمالية، ومُحسَّن بالكامل وفق الهندسة المحددة للسطح المعدني المُضلَّع.

التعديلات الخاصة بالأسقف المعدنية المموجة

الدعامات الشاملة وواجهات الهندسة المنحنية

تتطلب أسطح الألواح المعدنية المموجة، التي تتميز بأنماطها الموجية أو الجيبية المنتظمة، نظام تثبيت للألواح الشمسية على الأسطح المعدنية قادرًا على التكيُّف مع الأسطح المنحنية. وعلى عكس الضلعين الشبكيين ذوي الشكل شبه المنحرفي، فإن الموجات المموجة لا تحتوي على قمم مسطحة، ما يستدعي استخدام حوامل ذات نصف قطر مطابق أو أقدام عالمية قادرة على الدوران لتتناسب مع الانحناء. وعادةً ما تُركَّب هذه الحوامل على «قمة» الموجة لمنع تسرب المياه. وتشمل مجموعات التثبيت المموجة عالية الجودة بطاقات من مادة الإيثيلين بروبيلين داين مونومر (EPDM) سميكة تضغط ضد انحناء السطح المعدني، مكوِّنة ختمًا مانعًا للتسرب يحول دون وصول الرطوبة إلى فتحة البرغي.

تتضمن عملية تركيب نظام دعم الألواح الشمسية على أسطح معدنية مموجة غالبًا استخدام سكك طويلة توفر صلابة هيكلية عبر التموجات. وتُثبَّت هذه السكك إلى القواعد، مما يشكِّل مستوىً مستويًا لتثبيت الوحدات الشمسية عليه. ولهذا الأمر أهمية خاصة في حالة الأسطح المموجة القديمة التي قد تعاني من هبوط طفيف أو عدم انتظام في السطح. وباستخدام النظام المزود بالسكك، يمكن للمُركِّبين "معادلة" صفوف الألواح الشمسية، مما يضمن مظهرًا احترافيًّا ويمنع حدوث إجهادات على زجاج الألواح الكهروضوئية. وتكفل مرونة تصميم القواعد أن يُستخدم هذا النظام مع مختلف درجات الميل والارتفاعات للأسطح المموجة، ما يجعله أداةً متعددة الاستخدامات للغاية في مشاريع الطاقة الشمسية السكنية والزراعية.

المتانة ومقاومة التآكل في الأنظمة المموجة

تُوجد الأسطح المموجة عادةً في المناطق الريفية أو الساحلية، حيث تُعتبر المتانة البيئية أولوية قصوى. ويجب أن يعتمد نظام تركيب الألواح الشمسية على الأسطح المموجة المعدنية القوي على مواد مقاومة للتآكل الغلفاني، الذي يحدث عند تلامس معادن غير متجانسة—مثل الألومنيوم والصلب—في وجود الرطوبة. وباستخدام وصلات من الفولاذ المقاوم للصدأ وأقواس من الألومنيوم المؤكسد، إلى جانب طبقات عازلة مطاطية، يُضمن أن نظام التثبيت لا يُسرّع من عملية صدأ ألواح السقف. وهذه الدقة في التعامل مع علوم المواد هي ما يميّز حلول التثبيت الاحترافية عن الحلول العامة.

وعلاوةً على ذلك، يتم اختبار الاستقرار الميكانيكي لدعائم الألواح المموجة أمام التحميل الدوري، الذي يُحاكي عملية الدفع والسحب المتكررة للرياح على مدى سنوات عديدة. وبما أن المعادن المموجة تكون غالبًا أرق من ألواح الطيّات الظاهرة المعمارية، فيجب تصميم نظام التثبيت بحيث يوزِّع هذه القوى دون تمزيق صفائح المعدن. ويوفِّر اختيار البراغي المناسبة بدقة، مثل استخدام مسامير انزلاقية متخصصة (Bulbs-Tite) أو براغي ذات عدد عالٍ من الخيوط، القبضة اللازمة لإبقاء النظام الكهروضوئي ثابتًا وآمنًا. وعند تركيبه بشكل صحيح، يوفِّر نظام تثبيت الألواح الشمسية على الأسطح المعدنية المموجة أساسًا متينًا كالصخر، ما يعزِّز قيمة المبنى واستقلاليته في مجال الطاقة دون المساس بالسلامة الهيكلية للصفائح المعدنية الرقيقة.

الأسئلة الشائعة

هل يمكنني استخدام مشبك الطيّات الظاهرة على سقف معدني شبه منحرف؟

لا، ماسكات التماس البارز مصممة خصيصًا للإمساك بالضلع العمودي أو الضلع المطوي في أسطح التماس البارز، ولن تعمل عادةً على الأسطح شبه المنحرفة. فالأسطح شبه المنحرفة تفتقر إلى الحافة العمودية "البارزة" التي تحتاجها الماسكة لتثبيت نفسها عليها. أما بالنسبة للأسطح شبه المنحرفة، فيجب استخدام نظام تركيب ألواح شمسية للأسطح المعدنية يتضمن حوامل مصممة لتثبيتها مباشرةً على قمة الضلعين. وقد يؤدي استخدام نوع غير مناسب من وسائل التثبيت إلى تركيب فضفاض وغير آمن، ومن المرجح أن يفشل تحت الإجهادات البيئية.

كيف أضمن أن نظام تركيب الألواح الشمسية على سطحي المعدني لا يتسرب؟

لمنع التسرب، يجب استخدام مكونات عالية الجودة مصممة خصيصًا للعزل المائي. أما في حالة الأسطح ذات الطيات البارزة (Standing Seam)، فإن النظام يكون مقاومًا للتسرب بشكل طبيعي لأنه لا يتطلب ثقوبًا في السطح. أما بالنسبة للأسطح شبه المنحرفة (Trapezoidal) والمموجة (Corrugated) التي تتطلب استخدام وسائل التثبيت (مثل البراغي)، فيجب التأكد من أن القواعد تأتي مزودة بحلقات إغلاق مصنوعة من مادة EPDM مثبتة مسبقًا في المصنع، واستخدام براغي مزودة بأقراص عازلة. ويجب دائمًا تركيب وسائل التثبيت على القمم أو التلال (Peaks أو Crowns) في ملف السطح، وليس في الأجزاء المنخفضة (Valleys)، لأن المياه تتدفق بعيدًا عن هذه النقاط المرتفعة. كما أن الالتزام بمواصفات العزم (Torque) المحددة من قِبل الشركة المصنِّعة أمرٌ بالغ الأهمية لضمان ضغط حلقات الإغلاق بما يكفي لإحكام الإغلاق دون أن تتلف.

هل من الضروري تثبيت نظام التثبيت على عوارض السقف؟

في كثير من الحالات، تم تصميم أنظمة تثبيت الألواح الشمسية على الأسطح المعدنية الحديثة لتثبيت «الطبقة السطحية فقط»، أي أنها تُثبَّت فقط على الألواح المعدنية نفسها. ويُطبَّق هذا النهج عادةً في أنظمة التماس البارز (Standing Seam) والعديد من الأنظمة شبه المنحرفة (Trapezoidal)، حيث تكون سماكة الصفائح المعدنية كافية لتوفير مقاومة السحب المطلوبة. ومع ذلك، وفي حالة الأسطح المموجة الرقيقة أو في المناطق التي تتعرَّض لرياح شديدة جدًّا أو أحمال ثلجية عالية جدًّا، قد يطلب المهندس المسؤول عن المشروع تثبيت النظام مباشرةً في العوارض الخشبية (Rafters) أو العارضات الفولاذية الأفقية (Purlins). وعليك دائمًا الرجوع إلى جداول الأحمال الخاصة بأنظمة التثبيت والأنظمة المحلية لبناء المنشآت لتحديد طريقة التثبيت المطلوبة.

هل سيؤدي نظام تثبيت الألواح الشمسية إلى صدأ سطح منزلي المعدني؟

إذا استخدمت نظام تثبيت للألواح الشمسية على أسطح المباني المعدنية عالي الجودة والمصنوع من مواد متوافقة مثل الألومنيوم والفولاذ المقاوم للصدأ، فإن خطر الصدأ يكون منخفضًا للغاية. وتشمل الأنظمة الاحترافية حواجز مصنوعة من مطاط الإيثيلين بروبيلين ثنائي المونومر (EPDM) أو المطاط لمنع التلامس المباشر بين مكونات التثبيت المصنوعة من الألومنيوم وسطح السقف الفولاذي، مما يجنب حدوث التآكل الغلفاني. وباستخدام المشابك غير المخترقة للأسطح ذات الخطوط البارزة (Standing Seam)، أو البراغي المُغلَّفة بشكلٍ سليم لأنواع الأسطح الأخرى، تمنع دخول المياه إلى الحواف النيئة للمعدن حيث يبدأ الصدأ عادةً. كما أن الحفاظ على نظافة سطح السقف من ريش المعادن أثناء التركيب يُعَدُّ خطوةً أساسيةً في الوقاية من صدأ السطح.
