شرح مشابك الألواح الشمسية ذات الخطوط البارزة: كيف تعمل أنظمة تركيب الألواح الكهروضوئية غير المخترقة للسقف

فهم المبادئ الميكانيكية لمشابك الألواح الشمسية ذات الخطوط البارزة

تمثل مشابك الألواح الشمسية ذات الخطوط البارزة ابتكارًا حيويًّا في قطاع الطاقة المتجددة، وصُمِّمت خصيصًا لمعالجة التحديات المرتبطة بتثبيت أنظمة الطاقة الكهروضوئية على الأسطح المعدنية دون المساس بالسلامة الإنشائية للمبنى. وتتمثل الوظيفة الأساسية لهذه المكونات في توفير نقطة تثبيت آمنة وطويلة الأمد للس rails الشمسية أو الوحدات الشمسية من خلال إمساك الخطوط البارزة على ألواح السقف. ويعتمد هذا الاتصال الميكانيكي على مبدأ الانضغاط بدلًا من الاختراق، وهو تحوُّل جوهري مقارنةً بأساليب التثبيت التقليدية للأسطح التي تتطلب حفر ثقوب. وباستخدام سبائك ألومنيوم عالية القوة وأجزاء معدنية دقيقة الصنع من الفولاذ المقاوم للصدأ، تضمن هذه المشابك ثبات المصفوفة الشمسية حتى في ظل الضغوط البيئية الشديدة.

الهندسة الكامنة وراء مشبك شمسي للسقف المعدني ذي التماس البارز يركّز هذا الأسلوب على توزيع القوة. وعند شد البراغي المُثبِّتة ضد الدرزة، فإنها تُنشئ قفلًا يعتمد على الاحتكاك. ومن المهم ملاحظة أن المشبك لا يُطبّق ضغطًا (يُسمّى "القَبْض") على المعدن لدرجة تشويهه في التركيب عالي الجودة؛ بل يستفيد بدلًا من ذلك من هندسة الدرزة لإنشاء قاعدة تثبيت مستقرة. وتتميّز هذه الطريقة بكفاءتها العالية لأنها تحافظ على قدرة سقف الدرزة البارزة على التمدد والانكماش الحراري. وبما أن ألواح السقف مُصمَّمة للحركة الطفيفة مع تغيرات درجة الحرارة، فإن نظام التثبيت غير المُخترِق الذي "يَركب" على الدرزات يمنع تركّز الإجهادات الذي يؤدي عادةً إلى التسرب أو الإرهاق في تركيبات السقف التقليدية.

توزيع الحمولة الإنشائية والاستقرار الميكانيكي

المبادئ الفيزيائية لتثبيت المشبك ومقاومة الحمولات

طريقة تعامل مشبك الألواح الشمسية ذي الدرز البارز مع الأحمال الميكانيكية تُجسِّد شهادةً على التصميم الصناعي الحديث. وعندما تؤثِّر قوى الرفع الناتجة عن الرياح على مجموعة الألواح الشمسية، تنتقل هذه القوة الشدّية عبر قضبان التثبيت مباشرةً إلى المشابك. وبما أن هذه المشابك تكون مُحكَمة الإغلاق على الضلعين الرأسيين أو المطويَّين للسقف المعدني، فإن الحمل يوزَّع على طول الدرز بالكامل بدلًا من تركيزه عند نقطة ثقب واحدة. ويكتسب هذا التوزيع أهميةً بالغةً في الحفاظ على تصنيفات تحمل الرياح المطلوبة وفقًا لقوانين البناء المحلية. ويحسب المهندسون مقاومة السحب الخروجي استنادًا إلى الشكل الهندسي المحدَّد لدرز السقف، مع ضمان كفاية معامل الاحتكاك بين مادة المشبك والطلاء المُطبَّق على السقف لمنع الانزلاق أو الانفصال أثناء الأحداث الجوية القصوى.

من حيث الضغط التنازلي، مثل الأحمال الثقيلة الناتجة عن تساقط الثلوج بكثافة، فإن المشبك يعمل كجسرٍ يُحوِّل وزن وحدات الطاقة الشمسية الكهروضوئية (PV) إلى الإطارات الفرعية البنائية للسقف. وقد صُمِّم مشبك الطاقة الشمسية المُركَّب على الدرز البارز (Standing Seam) بقاعدة عريضة أو بنقاط اتصال مُحدَّدة تمنع تركُّز الوزن الذي قد يؤدي إلى تكسير شكل الدرز. وتخضع معظم المشابك الاحترافية لاختبارات صارمة، بما في ذلك اختبارات رش محلول ملحي لمدى مقاومتها للتآكل واختبارات تحديد أقصى قوة شد. ويضمن ذلك أن تظل أنظمة التثبيت الشمسية غير المُخترقة للسقف متينةً طوال عمرها التشغيلي المقدَّر بـ25 عامًا، وهو العمر القياسي لمحطات توليد الطاقة الشمسية. أما اختيار المواد، والذي يكون عادةً من سبيكة الألومنيوم 6005-T5، فيوفِّر نسبة ممتازة بين القوة والوزن، مما يقلِّل إلى أدنى حدٍّ الحمل الميِّت المضاف إلى هيكل السقف مع تحقيق أقصى قوة إمساك ممكنة.

إدارة الضغط وسلامة السطح

تشكل مسألة شائعة أثناء تركيب نظام الألواح الشمسية المثبتة على طول المفصلات (Seam Clamp) هي ما إذا كانت الضغوط المطلوبة لتحقيق تثبيت آمن قد تتسبب في إتلاف الطبقات الواقية المُطبَّقة على السقف المعدني. وتتضمن تصاميم مشابك الألواح الشمسية عالية الجودة الخاصة بالسقف ذي المفاصل البارزة (Standing Seam) براغي ضبط ذات رؤوس مستديلة أو إدخالات متخصصة تتفاعل مع المعدن دون اختراق طبقة الطلاء أو طبقة التغليف الزنكية (Galvanization). ويكتسب هذا الأمر أهميةً بالغةً في منع التآكل الغلفاني (Galvanic Corrosion) والحفاظ على صلاحية الضمان المقدَّم من الشركة المصنِّعة لمادة السقف. وعند تشديد قطع التثبيت وفقًا للمواصفات التي حددتها الشركة المصنِّعة، يكون الضغط الناتج كافيًا لإحداث تأثير «لحام بارد» (Cold Weld) أو رابطة ميكانيكية عالية الاحتكاك تقاوم الحركة الجانبية دون الإضرار بالطبقة الأساسية.

وعلاوةً على ذلك، غالبًا ما يتم تصميم هندسة المشبك خصيصًا لأنواع معينة من الوصلات، مثل وصلات القفل السريع أو وصلات الطي الميكانيكية. ويضمن هذا التوافق الدقيق تطبيق القوة على أقوى جزء في الوصلة. وبتجنب استخدام الحواف الحادة وضمان توزيع متساوٍ للضغط، يحمي مشبك الألواح الشمسية ذات الوصلة البارزة مظهر السطح ووظائفه على المدى الطويل. وفي المشاريع التجارية، حيث تُعد ضمانات السطوح اعتبارًا ماليًّا بالغ الأهمية، فإن استخدام طريقة تركيب ألواح شمسية غير نافذة ومُوثَّقة غالبًا ما تكون الطريقة الوحيدة المعتمدة لتثبيت الألواح الشمسية. ويسمح هذا المستوى من حماية السطح لأصحاب المباني باعتماد الطاقة الخضراء دون الخوف الدائم من تسرب المياه أو التدهور الهيكلي مع مرور الوقت.

الحفاظ على عمر السطح الافتراضي ومقاومته للماء

مزايا القضاء على الاختراقات السقفية

إن الفائدة الأكبر الناتجة عن استخدام مشبك الطاقة الشمسية ذي الدرز البارز تكمن في القضاء التام على اختراقات السطح. ففي أنظمة التركيب الشمسية التقليدية، يتطلب كل حامل تركيب عدة مسامير تمر عبر مادة التغطية السطحية وتصل إلى العوارض الخشبية أو الفولاذية الموجودة أسفلها. وكل ثقب من هذه الثقوب يُشكّل نقطة محتملة لحدوث التسرب، ويعتمد إحكامه ضد الماء على مواد سيلان كيميائية أو صفائح عزل (فلشينغ). ومع مرور العقود وتحمّل هذه المواد لأشعة فوق بنفسجية متكررة وتقلبات حرارية، قد تتفكك هذه المواد السيلانية تدريجيًّا، ما يؤدي إلى تسرب الرطوبة التي تُلحق الضرر بالداخل والمواد العازلة للمبنى. أما عند الانتقال إلى نظام المشابك الشمسية المثبتة على الدرز، فيظل السطح درعًا مستمرًا وغير منقطعٍ يحمي المبنى من عوامل الطقس.

تُعد هذه الاستراتيجية غير الاختراقية لتثبيت الألواح الشمسية ذات قيمة كبيرة بشكل خاص للأسقف الباردة أو أسقف المعادن المعمارية عالية الجودة، حيث تكمن القيمة الأساسية في متانة السقف. وبما أن مشبك الألواح الشمسية المُثبت على الحافة البارزة يرتبط فقط بالضلع الخارجي، فإن غلاف المبنى يظل سليمًا بنسبة 100٪. ولا توجد حاجة لاستخدام مواد حشوة مُلوِّثة أو مجموعات معقدة من ألواح التغطية التي تزيد من وقت العمل وتكاليف المواد. ومن منظور الصيانة، فهذا يعني أنه لا توجد أي إغلاقات تتطلب الفحص أو إعادة التطبيق كل بضع سنوات. وبساطة استخدام المشبك الميكانيكي على الحافة البارزة لا تُسرِّع عملية التركيب فحسب، بل توفر أيضًا طمأنينة لمدير المرفق، إذ يعلم أن الترقية الشمسية لم تُقصِّر عمر نظام التسقيف القائم.

الأداء على المدى الطويل ومتطلبات الصيانة

عند تقييم الأداء طويل المدى لماسك الألواح الشمسية من نوع الحواف البارزة، يجب أخذ مقاومته للإجهاد البيئي في الاعتبار. وعلى عكس طرق التثبيت التي تعتمد على الاختراق والختم، والتي قد تفشل مع استقرار المبنى أو مع تمدد المواد بمعدلات مختلفة، فإن أنظمة التثبيت بالماسكات تكون بطبيعتها أكثر مرونة. فالماسك يتحرك مع الحافة البارزة، مما يمنع حدوث حركة «القصّ» التي قد تحدث عندما يمنع البرغي الثابت لوحة السقف المعدنية من التمدد خلال فترة ما بعد الظهر الحارة. وبما أن معدات التثبيت الشمسية للماسكات الخاصة بالحواف البارزة تُصنع عادةً من الفولاذ المقاوم للصدأ، فإنها تقاوم الصدأ وتحافظ على إعدادات العزم الخاص بها حتى في البيئات الساحلية أو المناطق ذات التلوث الصناعي العالي.

إن صيانة هذه الأنظمة منخفضةٌ بشكلٍ ملحوظ. وعلى الرغم من أن إجراء فحص سنوي لأي نظام شمسي يُوصى به دائمًا، فإن مشبك الألواح الشمسية المثبت على الدرز البارز نادرًا ما يحتاج إلى ضبطٍ بعد تثبيته بشكلٍ صحيح باستخدام عزم الدوران المناسب. وبما أن هذا المشبك لا يحتوي على حشوات مطاطية أو أجزاء سيليكونية، فلا يوجد ما يمكن أن يجف أو يتشقق تحت تأثير الحرارة الشديدة للشمس. ومن منظور المُركِّبين، فإن ذلك يعني عددًا أقل من «الزيارات الميدانية» لإصلاح الأعطال، ومستوىً أعلى من رضا العملاء. كما أن استقرار حلول التثبيت الشمسية غير النافذة لسطح السقف يضمن بقاء محاذاة قضبان التركيب الشمسية ثابتةً مع مرور الوقت، مما يمنع حدوث إجهادات على ألواح الزجاج الخاصة بالوحدات الكهروضوئية نفسها.

التخصيص والتوافق مع مختلف أنماط الأسطح

القدرة على التكيُّف مع أشكال الدرز المختلفة

يتميز سوق الأغطية المعدنية العالمي بتنوّع واسع في ملفات التماس، بدءًا من الضلعين الرأسيين الضيّقين ووصولًا إلى الانتفاخات الزخرفية العريضة. وللتعامل مع هذا التنوّع، تتوفر مشابك الطاقة الشمسية للتماس البارز عادةً بعدة تكوينات. فبعض التصاميم عالمية، وتستخدم آلية انزلاقية أو فكوكًا قابلة للضبط لتتناسب مع عُرضٍ متنوع، بينما تُصنع أنواع أخرى بدقة عالية لتناسب علامة تجارية محددة من الأغطية. وهذه القابلية للتكيف هي ما يجعل حل مشابك التماس الشمسية متعدد الاستخدامات جدًّا في المشاريع السكنية وكذلك في المشاريع الصناعية الكبيرة. سواء كان السقف يحتوي على تماس على شكل «T» أو تماس انتفاخي («bulb») أو تماس كلاسيكي مزدوج الإغلاق من النوع البارز، فثمة مشبك مصمَّم خصيصًا ليوفّر التركيب المثالي.

عندما لا يتطابق مشبك الطاقة الشمسية القياسي ذي الدرز البارز تمامًا مع شكل سطح فريد أو قديم، تقدِّم شركات التصنيع مثل SuperSolar خدمات التخصيص. ويضمن ذلك أن تظل حلول تركيب الألواح الشمسية غير المُخترقة للسطح قابلة للتطبيق حتى في التصاميم المعمارية غير القياسية. وقد يشمل التخصيص تعديل ارتفاع المشبك لتوفير مسافة أكبر لتدفق الهواء أسفل الألواح، مما يساعد على الحفاظ على برودة الوحدات وتحسين كفاءتها. كما أن إتاحة مجموعة متنوعة من أحجام وأشكال المشابك تتيح للمهندسين تحسين تخطيط نظام الطاقة الكهروضوئية دون أن تكون هناك قيود تفرضها البنية التحتية للسطح، نظرًا لإمكانية تركيب المشابك في أي مكان على طول الدرز المستمر.

التكامل مع الأنظمة ذات السكك الحديدية وأنظمة الخلايا بدون سكك حديدية

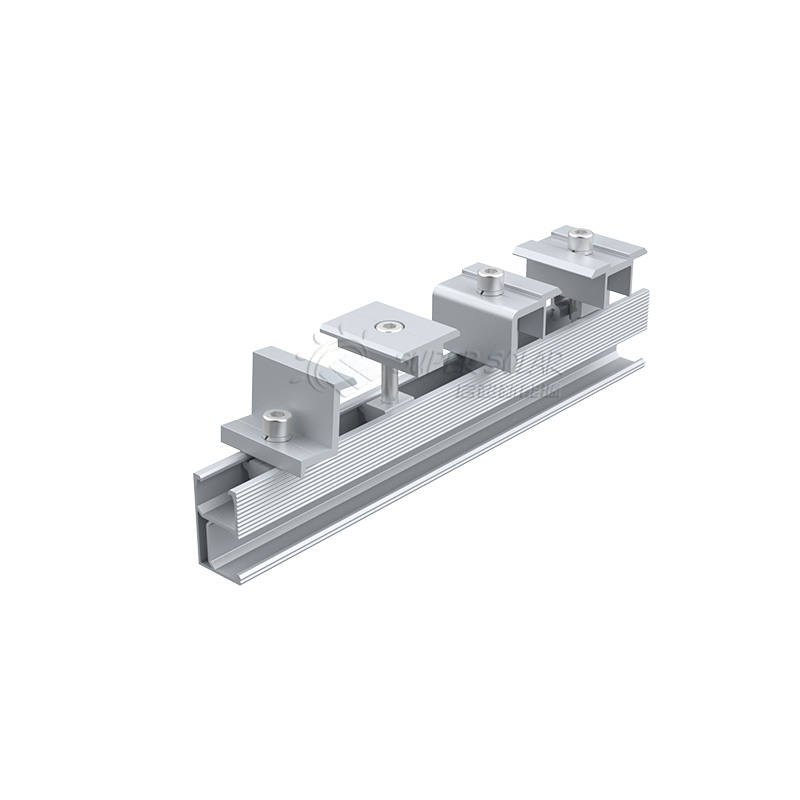

تُشكِّل مشابك الألواح الشمسية ذات التماس البارز الواجهة الأساسية لنوعين رئيسيين من هياكل التركيب: النظام المزود بالسكة والأنظمة الخالية من السكة. وفي النظام المزود بالسكة، تُركَّب المشابك على طول التماسات، وتُثبَّت سكات ألمنيوم طويلة إلى الجزء العلوي من هذه المشابك بواسطة مسامير. وبعد ذلك، تُثبَّت الألواح الشمسية على السكات. وهذه الطريقة ممتازة لضمان مستوى مستوٍ تمامًا لمصفوفة الألواح الشمسية، حتى لو كان السطح يحتوي على تعرجات طفيفة. كما توفر مشابك تركيب الألواح الشمسية غير المخترقة للسطح الارتفاع والاستقرار اللازمين لدعم السكات الطويلة الثقيلة، ما يجعلها خيارًا متينًا للمناطق التي تتعرض لأحمال ثقيلة من الثلوج.

وبال alternatively، يتجه العديد من المُركِّبين الحديثين نحو التكوينات الخالية من السكك الحديدية لتوفير تكاليف المواد ووزن الشحن. وفي هذا الترتيب، تعمل مشبك التماس البارز للطاقة الشمسية نفسه كدعامة رئيسية لحافة أو زاوية الوحدة. وتُضاف مكونات متخصصة إلى قاعدة مشبك التماس الشمسي لحمل الألواح مباشرةً. وهذا يقلل بشكل كبير من عدد القطع والوزن الإجمالي الواقع على السطح. وبغض النظر عن البنية المختارة، يظل اعتمادية المشبك العامل الأكثر حساسيّة. وإن إمكانية تصميم مشبك واحد لدعم أساليب تركيب متعددة تبرز كفاءة مشبك التماس البارز للطاقة الشمسية باعتباره مكوّنًا عالميًّا في أداة المحترف في مجال الطاقة الشمسية.

كفاءة التركيب والفوائد الاقتصادية

تبسيط سير العمل في الموقع

واحدة من أكثر الفوائد إهمالًا لمشابك الألواح الشمسية ذات التماس القيامي هي التقليل الجذري لوقت التركيب. فعملية التثبيت التقليدية تتطلب قياس المسافات، ووضع العلامات، والتنقيب المبدئي، وتنظيف الثقوب، وتطبيق مادة السدّاد، ثم تثبيت البراغي المسمارية. وهذه العملية شاقة من حيث الجهد البشري وتترك هامشًا كبيرًا للخطأ البشري. أما تركيب المشابك الشمسية على التماس فيتطلب ببساطة أن تُنزلق المشبكَ إلى مكانه على التماس ثم تُشَدّ براغي التثبيت باستخدام أداة كهربائية مُعايرة. ويمكن أن يؤدي هذا النهج المبسَّط في سير العمل إلى خفض ساعات العمل المطلوبة لمرحلة التثبيت في المشروع بنسبة تصل إلى ٥٠٪، ما يمكِّن الطواقم من إنجاز عدد أكبر من عمليات التركيب في فترة زمنية أقصر.

وعلاوةً على ذلك، وبما أن هذه الطريقة لا تتطلب الحفر، فإنها لا تُنتج أي قصاصات معدنية «شَرَطات» أو حطام أثناء التنفيذ. فبقايا الشَّرَطات المعدنية التي تبقى على السطح قد تصدأ بسرعة وتُسبب بقعًا تؤثر سلبًا على المظهر الجمالي للسطح، ما يؤدي إلى مشكلات جمالية واحتمال حدوث تآكل. ويضمن استخدام المشبك الشمسي ذي الدرز البارز بقاء موقع العمل نظيفًا واحترافيًا. كما أن سهولة الاستخدام تجعل العملية أكثر أمانًا للمُركِّبين، إذ يقضون وقتًا أقل في وضعيات غير مريحة أثناء محاولة تحديد أماكن العوارض الخشبية أو التعامل مع معدات الحفر الثقيلة. وتعتبر طريقة التثبيت الشمسي غير المخترقة للسطح في الأساس حلاً جاهزًا للتشغيل «جاهز للاستخدام الفوري» للأسطح المعدنية، ما يجعلها الخيار المفضل لشركات التوريد والتنفيذ الهندسي (EPC) التي تسعى إلى تعظيم كفاءتها التشغيلية.

الأثر على العائد الاستثماري للمشروع وأمان الضمان

من الناحية المالية، يوفّر مشبك الألواح الشمسية ذي الدرز البارز عائد استثمار متفوقًا. وعلى الرغم من أن التكلفة الفردية للمكونات قد تختلف عن تكلفة أقدام الـL البسيطة والبراغي المُثبَّتة بالانزياح، فإن التكلفة الإجمالية للمشروع تكون غالبًا أقل بسبب توفير العمالة وتجنب استخدام مواد التغليف المائية باهظة الثمن. علاوةً على ذلك، فإن خطر حدوث تسرب في السقف— وما يترتب عليه من مطالبات تأمينية أو تكاليف إصلاح—يقترب من الانعدام تقريبًا. أما بالنسبة لملاك العقارات التجارية، فإن القدرة على الحفاظ على ضمان السقف الأصلي تُعَدُّ ميزة اقتصادية كبيرة. فكثيرٌ من شركات تصنيع الأسطح تلغي الضمان إذا ما تم اختراق سطح السقف، لكنها تؤيد صراحةً استخدام مشبك الألواح الشمسية ذي الدرز البارز المعتمَد.

كما يُضيف طول عمر نظام تثبيت الألواح الشمسية باستخدام المشابك المخصصة للوصلات البارزة إلى القيمة طويلة الأجل للممتلكات. وعندما يصل المصفوفة الشمسية في نهاية المطاف إلى نهاية عمرها الافتراضي ويصبح من الضروري استبدالها أو إزالتها، يمكن فك هذه المشابك بسهولة، مما يترك السطح في حالته الأصلية دون أي ثقوب تتطلب سدّها أو أي آثار دائمة على المبنى. وتُعد هذه المرونة نقطة بيع رئيسية للمباني المؤجَّرة، حيث قد يُطلب من المستأجر إعادة الممتلكات إلى حالتها الأصلية عند انتهاء مدة الإيجار. وإن اختيار نظام عالي الجودة لتثبيت الألواح الشمسية دون اختراق السطح يُعتبر استثمارًا في كلٍّ من الأصل المنتج للطاقة والغلاف الواقي للمبنى نفسه.

الأسئلة الشائعة

كيف تحافظ مشابك التثبيت الشمسية للوصلات البارزة على ثباتها دون اختراق المعدن؟

يتم تحقيق أمان مشبك الطاقة الشمسية المُثبت على الدرز البارز من خلال الاحتكاك الميكانيكي عالي العزم والقفل الهندسي. وقد صُمم المشبك ليحيط بالشكل المحدد لدرز السقف. وعند شد براغي التثبيت المصنوعة من الفولاذ المقاوم للصدأ، فإنها تضغط جسم المشبك ضد الضلع المعدني. وبما أن الدرز نفسه عبارة عن قطعة معدنية سميكة مطوية أو مُقفلة، فإنه يوفّر نقطة تثبيت صلبة. كما صُممت البراغي بحيث تكون لها رؤوس مستديرة أو كليلة لضمان إمساكها بالمادة دون اختراق طبقة الطلاء السطحية، مما يخلق رابطةً تتحمل مئات الأرطال من قوة الرفع.

هل يؤدي تركيب هذه المشابك إلى إبطال ضمان سقفك المعدني؟

في معظم الحالات، يُعتبر استخدام نظام تثبيت شمسي غير نافذ مثل مشبك الطاقة الشمسية المُثبت على الدرز البارز الطريقة الوحيدة للحفاظ على سريان ضمان سقفك المعدني. وتطلب معظم الشركات المصنِّعة الكبرى سقف معدني تمنع الشركات المصنعة صراحةً حفر ثقوب في ألواحها، لأن ذلك يُنشئ نقاط فشل في العزل المائي. وبما أن المشابك تمسك فقط بالضلع الخارجي دون إحداث أي فتحات في الغلاف البنائي للمبنى، فإنها تُقبل عمومًا بل وتُوصى بها من قِبل علامات الأسطح التجارية. ومع ذلك، فإن أفضل ممارسةٍ دائمًا هي التحقق من شروط الضمان المحددة الخاصة بك واستخدام مشبكٍ متوافقٍ مع شكل سطحك.

هل يمكن استخدام هذه المشابك على جميع أنواع الأسطح المعدنية؟

ورغم أن مشبك الألواح الشمسية ذو التماس القيامي يتميّز بقدرته الاستثنائية على التكيّف، فإنه مصمَّم خصيصًا لملفات «التماس القيامي» التي تتضمّن ضلعًا عموديًّا مرتفعًا. وهو غير مناسب للأسطح المعدنية المموجة أو أسطح ألواح الـ R-panel التي تفتقر إلى الشكل الهندسي المناسب للضلع الضروري لتمكين المشبك الاحتكاكي من الإمساك بها. ولأجل هذا النوع من الأسطح، تلزم حلول تركيب مختلفة. ومع ذلك، فإن أي سطح يحتوي على تماس قيامي — سواء كان من نوع القفل بالانطباق (snap-lock)، أو التماس الميكانيكي (mechanical seam)، أو التماس على شكل حرف T (tee-seam) — فغالبًا ما يكون هناك إصدار متوافق من المشبك متاحًا. وإذا كان سطحك نادر الحدوث جدًّا أو مخصصًا، فقد يستطيع المصنعون في كثيرٍ من الأحيان توفير مشبك مخصّص يتطابق مع أبعاده.

هل أحتاج إلى تطبيق أي مادة سدّ أو لاصق عند استخدام مشابك التماس؟

لا، إحدى المزايا الأساسية لتثبيت الألواح الشمسية باستخدام مشابك الحواف هي كونها عملية جافة تمامًا. فليس هناك حاجة لأي سيليكون أو شريط بيوتل أو مواد مانعة للتسرب سائلة. فالإمساك الميكانيكي الذي توفره المشبك يوفّر كل الاستقرار اللازم. وبما أنه لا يتم عمل أي ثقوب، فلا توجد مسارٌ لدخول المياه، وبالتالي لا حاجة لأي حواجز كيميائية. وهذا يجعل عملية التركيب أنظف بكثير، وأسرع، وأكثر موثوقية في درجات الحرارة القصوى التي قد تفشل فيها المواد المانعة للتسرب في التصلب بشكل صحيح أو قد تتحلل مع مرور الوقت بسبب التعرّض للعوامل الجوية.
