Comment installer des systèmes de fixation solaire sur des toits métalliques ondulés ?

Comprendre l'installation de panneaux solaires sur toiture métallique

Installation systèmes d'installation solaire sur des toits métalliques ondulés nécessite une planification minutieuse, une exécution précise et une connaissance approfondie tant de la toiture que des équipements solaires. Les toits métalliques présentent des défis et des opportunités spécifiques pour les installations solaires, rendant essentiel de comprendre les exigences particulières et les meilleures pratiques avant de commencer le projet. Avec la bonne approche, ces installations peuvent fournir des décennies d'énergie renouvelable fiable tout en préservant l'intégrité structurelle du toit.

La clé d'une installation réussie réside dans le choix de systèmes de fixation solaire adaptés, compatibles avec la surface métallique ondulée tout en assurant une fixation étanche et sécurisée. Ce guide complet vous accompagne à travers les étapes essentielles, les composants et les considérations nécessaires pour réaliser une installation solaire professionnelle sur toiture métallique.

Composants essentiels et planification préalable à l'installation

Équipement et matériaux requis

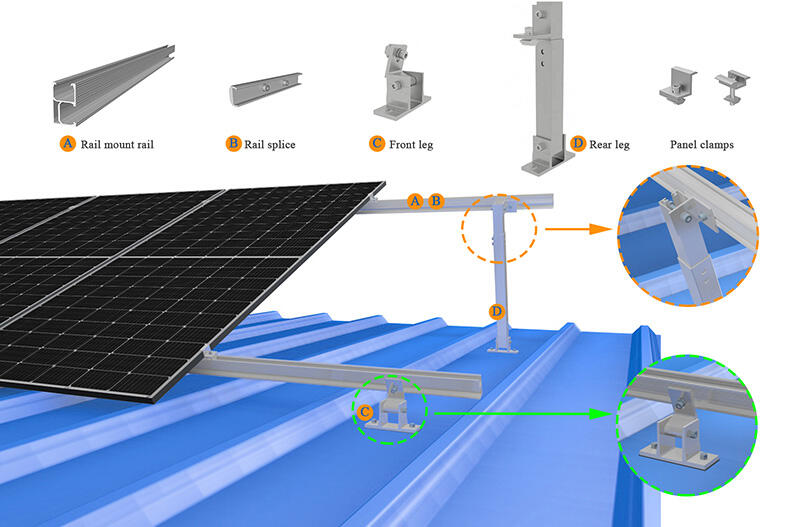

Avant de commencer le processus d'installation, il est crucial de rassembler tous les composants et outils nécessaires. Les composants principaux des systèmes de fixation solaire comprennent des supports de montage, des rails, des pinces et des fixations spécialement conçus pour les toits métalliques. Vous aurez besoin de pieds en L ou de supports de montage compatibles avec les profils métalliques ondulés, de pinces intermédiaires et finales pour fixer les panneaux, ainsi que des rails de montage de haute qualité qui constituent la base de l'ensemble.

En outre, assurez-vous de disposer de matériaux d'étanchéité appropriés tels que des joints en caoutchouc EPDM, du ruban butyle et des produits d'étanchéité adaptés. Ces matériaux sont essentiels pour préserver les propriétés imperméables du toit. N'oubliez pas les équipements de sécurité, notamment les dispositifs de protection contre les chutes, des gants de travail renforcés et des chaussures antidérapantes adaptées aux travaux sur toiture métallique.

Évaluation du site et calculs de charge

Une évaluation approfondie du site est essentielle pour déterminer la capacité structurelle du toit et identifier les emplacements optimaux pour le montage. Évaluez l'état, l'âge et le système de support structurel du toit métallique. Calculez la charge supplémentaire que les systèmes de fixation solaire introduiront, y compris les charges permanentes (poids fixe) et les charges variables (forces dues au vent et à la neige).

Documentez le motif de cannelure et mesurez les dimensions exactes entre les crêtes et les vallées. Cette information est cruciale pour sélectionner le bon matériel de fixation et déterminer les points d'attache. Tenez compte des exigences locales en matière de charge de vent et de neige, car ces facteurs influencent considérablement le nombre et l'espacement des points de fixation nécessaires.

Processus d'installation et bonnes pratiques

Localisation et repérage des points de fixation

La mesure précise et le repérage des points de fixation constituent la base d'une installation réussie. Commencez par identifier les éléments porteurs du toit, généralement les lisses ou les chevrons, car ils offrent les points d'attache les plus solides pour les systèmes de montage solaire. Utilisez des fils à plâtre pour garantir un alignement droit des rails et maintenir un espacement constant entre les points de fixation.

Lors du repérage des emplacements de fixation, tenez compte de la disposition des panneaux et assurez-vous d'un espacement suffisant pour l'accès à l'entretien. Gardez à l'esprit que les points de montage doivent s'aligner avec les crêtes des ondulations afin de préserver un bon écoulement de l'eau et d'éviter toute fuite potentielle. Documentez toutes les mesures et élaborez un plan d'installation détaillé avant de percer des trous.

Fixation des éléments de montage

L'installation des supports de fixation exige une attention particulière afin de préserver l'intégrité du toit. Commencez par percer des trous pilotes aux emplacements marqués, en veillant à ce qu'ils soient alignés avec les structures porteuses. Appliquez du ruban butyle ou un produit d'étanchéité approprié autour de chaque point de fixation avant d'installer les supports. Utilisez des fixations compatibles équipées de joints toriques en caoutchouc EPDM pour assurer une étanchéité parfaite.

Lors du serrage des éléments de fixation, suivez les valeurs de couple spécifiées par le fabricant afin d'éviter une compression excessive des joints ou des dommages au toit métallique. Installez les pieds en L ou les supports de fixation perpendiculairement à la surface du toit, en utilisant des outils de nivellement pour garantir un alignement correct. Cette étape est cruciale pour la stabilité globale des systèmes de fixation solaire.

Techniques avancées pour une performance optimale

Installation et alignement du système de rails

L'installation du système de rails exige précision et attention aux détails. Commencez par fixer les rails aux supports installés, en veillant à respecter l'alignement et l'espacement conformes aux spécifications du fabricant des panneaux. Utilisez un niveau laser ou un fil tendu pour vérifier que les rails sont parfaitement droits et parallèles entre eux.

Tenez compte de la dilatation thermique lors de l'installation des rails, en laissant des jeux appropriés entre les sections de rail conformément aux recommandations du fabricant. Cela évite toute contrainte sur le système lors des variations de température. Vérifiez que toutes les jonctions et connexions des rails sont bien fixées et correctement alignées afin de supporter le poids des panneaux solaires.

Considérations relatives à l'étanchéité et à l'entretien

Une étanchéité adéquate est essentielle pour assurer la longévité tant des systèmes de fixation solaire que du toit métallique. Appliquez les scellants recommandés autour de toutes les pénétrations et vérifiez que les joints en caoutchouc sont correctement positionnés. Installez des éléments supplémentaires d'étanchéité ou de protection contre les intempéries si nécessaire, particulièrement dans les zones soumises à des conditions climatiques sévères.

Établissez un calendrier d'entretien comprenant des inspections régulières des points de fixation, des joints et du serrage des composants. Cette approche proactive permet d'identifier et de corriger les problèmes potentiels avant qu'ils ne deviennent sérieux. Documentez tous les détails de l'installation et les procédures d'entretien pour référence ultérieure.

Questions fréquemment posées

Quel type de garantie s'applique aux systèmes de fixation solaire sur les toits métalliques ?

La plupart des systèmes de fixation solaire de qualité sont accompagnés d'une garantie de 20 à 25 ans couvrant les défauts de fabrication et l'intégrité des matériaux. Toutefois, une installation correcte conformément aux spécifications du fabricant est essentielle pour conserver la garantie. Vérifiez toujours que vos méthodes d'installation respectent les exigences du fabricant du système de fixation ainsi que celles du fabricant du toit.

Comment les systèmes de fixation solaire influencent-ils l'évacuation des eaux sur les toits métalliques ?

Lorsqu'ils sont correctement installés, les systèmes de fixation solaire ne devraient pas avoir d'impact significatif sur l'évacuation des eaux de toiture. Les points de fixation sont généralement positionnés sur les crêtes des ondulations, permettant à l'eau de s'écouler naturellement par les vallées. Toutefois, il est essentiel de maintenir un espacement adéquat et d'utiliser des matériaux d'étanchéité appropriés afin d'assurer une performance optimale de l'évacuation.

Les systèmes de fixation solaire peuvent-ils être installés sur tous les types de toits métalliques ondulés ?

Bien que les systèmes de fixation solaire puissent être installés sur la plupart des toits métalliques ondulés, des facteurs tels que l'âge du toit, le type de matériau et le soutien structurel doivent être évalués. Certains toits métalliques plus anciens ou en tôle fine pourraient nécessiter un renfort supplémentaire ou des solutions de fixation spéciales. Il est toujours recommandé de réaliser une évaluation structurelle approfondie avant de procéder à l'installation.
