Guide complet des supports de toit pour panneaux solaires : solutions pour toits en tuiles, métalliques et plats

Le type de toiture comme point de départ pour la sélection du système

Lorsque les acheteurs recherchent des supports de toiture pour panneaux solaires, ils ne cherchent généralement pas une simple recommandation de produit. Au contraire, ils tentent de comprendre quelle solution de fixation convient à leur type de toiture spécifique et si cette solution est pratique en termes de rapidité d'installation, de compatibilité et de fiabilité à long terme. La structure du toit, le matériau de couverture, la capacité de charge et la logique d'étanchéité influencent directement le choix du système de fixation.

En pratique, il n'existe pas de support universel pour toit qui fonctionne de manière optimale sur tous les types de toitures. Les toits en tuiles, les toits métalliques et les toits plats nécessitent chacun des chemins d'effort différents, des méthodes de fixation distinctes et des stratégies d'étanchéité spécifiques. Tenter d'appliquer une solution unique à toutes les situations entraîne souvent des difficultés d'installation, un temps de main-d'œuvre accru ou un risque plus élevé d'entretien à long terme.

Ce guide est structuré comme un aperçu centralisé. Il associe les types courants de toitures à leurs supports pour panneaux solaires , explique les avantages et limites de chaque approche, et compare la complexité d'installation afin d'aider à une prise de décision éclairée avant l'achat.

Solutions pour toits en tuiles pour le montage de panneaux solaires

Les toits en tuiles sont fréquents dans les bâtiments résidentiels et les constructions commerciales basses, notamment en Europe, dans certaines parties de l'Asie et dans les régions aux styles architecturaux traditionnels. Le montage de systèmes solaires sur toits en tuiles exige une attention particulière quant à la forme des tuiles, à leur fragilité et aux couches d'étanchéité.

Systèmes à crochets et rails pour toits en tuiles

Les supports de toit les plus couramment utilisés pour les panneaux solaires sur les toits en tuiles reposent sur une configuration composée de crochets et de rails. Dans ce système, des crochets en acier inoxydable ou en aluminium sont fixés directement aux chevrons du toit situés sous les tuiles. Des rails en aluminium sont ensuite fixés aux crochets, offrant une plateforme de montage continue pour les modules.

Cette approche permet aux charges structurelles de contourner les tuiles et de se transmettre directement à la structure du toit. Conçu correctement, le crochet passe à travers ou autour de la tuile avec un minimum de modifications, préservant ainsi le comportement d'écoulement d'eau d'origine du toit. Des crochets réglables sont souvent utilisés pour s'adapter aux variations d'épaisseur des tuiles et de hauteur des liteaux.

Compatibilité entre les types de tuiles

Les toits en tuiles ne sont pas uniformes. Les tuiles plates, les tuiles romaines et les tuiles espagnoles présentent chacune des profils et des hauteurs libres différents. Les supports de toit efficaces pour panneaux solaires doivent offrir des variantes de crochets ou des plages de réglage adaptées à ces différences.

Les tuiles plates permettent généralement des géométries d'attaches plus simples, tandis que les tuiles courbes nécessitent des crochets décalés ou prolongés afin d'éviter les charges ponctuelles. Les systèmes offrant plusieurs options de crochets au sein de la même plateforme de rail sont plus polyvalents pour les installateurs et distributeurs desservant des marchés variés.

Avantages et Limitations

Les systèmes de fixation pour toits en tuiles offrent une excellente performance structurelle et une fiabilité à long terme lorsqu'ils sont correctement installés. Ils conviennent bien aux toits en pente et permettent une orientation flexible des modules.

Toutefois, la complexité d'installation est plus élevée par rapport aux toits métalliques. Le retrait, la découpe et le remplacement des tuiles nécessitent une main-d'œuvre qualifiée, et une manipulation inadéquate peut entraîner des tuiles fissurées ou des infiltrations d'eau. Par conséquent, les solutions pour toits en tuiles privilégient la précision plutôt que la rapidité.

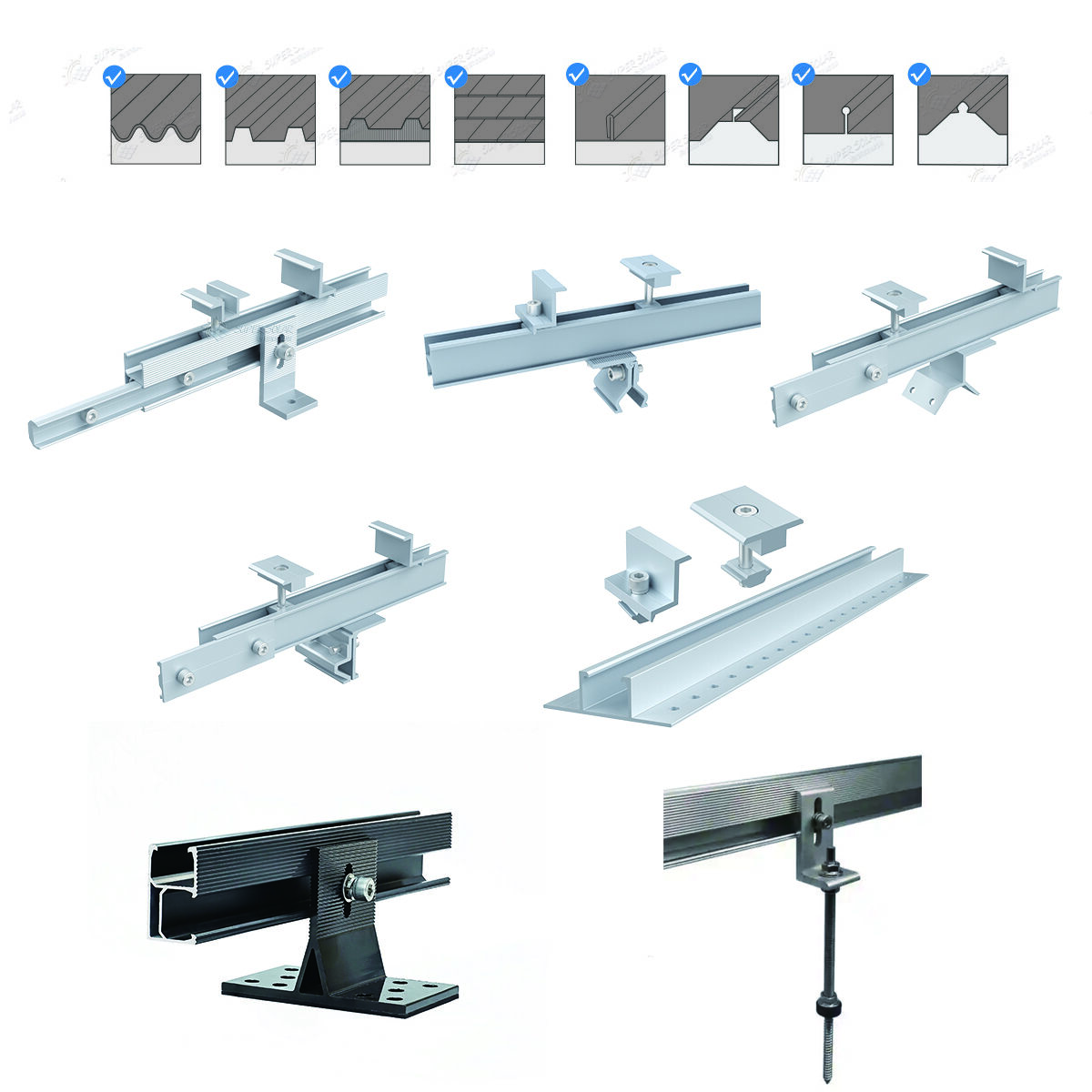

Solutions pour toits métalliques pour le montage de panneaux solaires

Les toits métalliques gagnent en popularité dans la construction résidentielle et commerciale en raison de leur durabilité et de leurs lignes structurelles propres. Les supports pour panneaux solaires sur toits métalliques mettent généralement l'accent sur la rapidité, la simplicité et une pénétration minimale du toit.

Systèmes de fixation par pinces pour joints debout

Pour les toits métalliques à joints debout, les systèmes de montage par pinces constituent souvent la solution privilégiée. Ces pinces se fixent directement aux coutures surélevées sans percer la surface du toit. Des rails ou des pinces à modules sont ensuite fixés aux pinces de couture.

Cette approche sans perforation préserve la garantie du toit et réduit considérablement les risques d'étanchéité. L'installation est rapide, reproductible et particulièrement adaptée aux grands toits commerciaux. La compatibilité dépendant de la géométrie des coutures, le choix des pinces doit correspondre exactement au profil spécifique des joints.

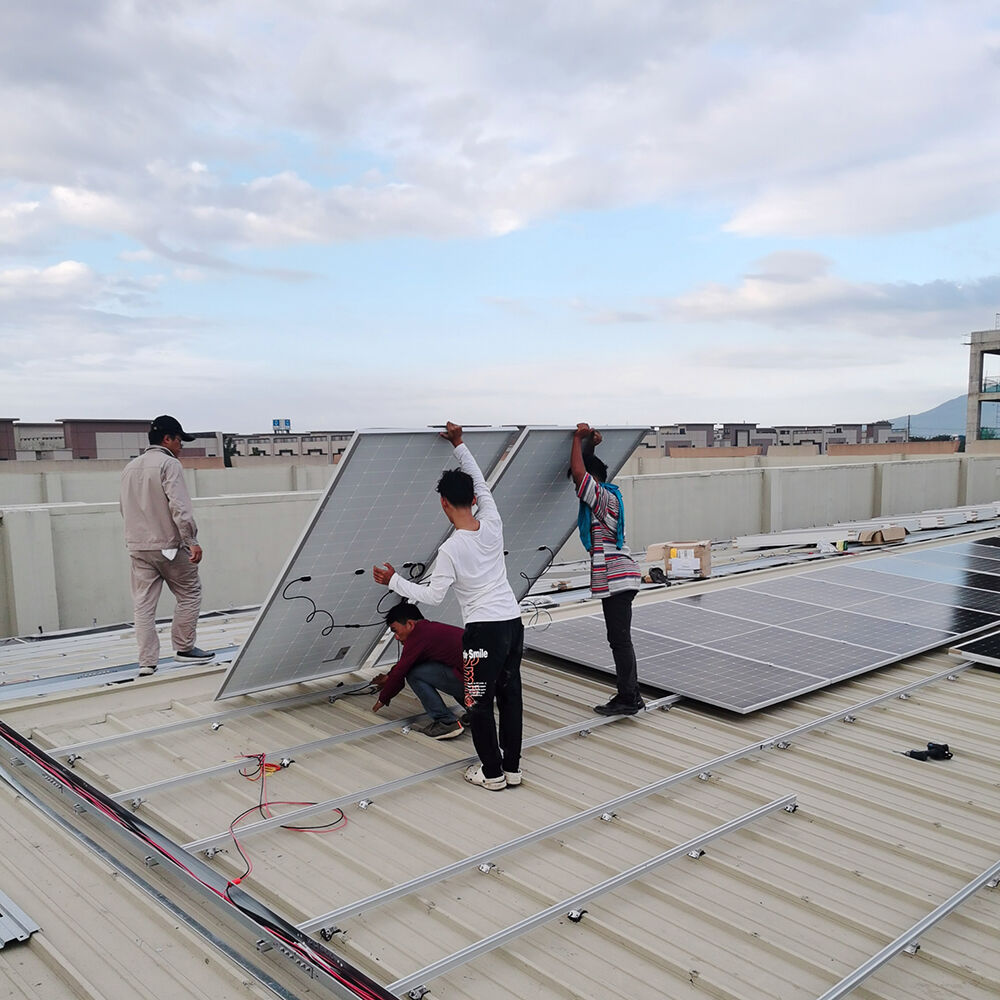

Supports pour toits métalliques trapézoïdaux et ondulés

Sur les toits métalliques en forme de trapèze ou ondulés, les systèmes de montage utilisent généralement des vis autoperceuses équipées de rondelles d'étanchéité en EPDM. Les rails sont fixés à travers la tôle jusqu'aux lisses ou au platelage sous-jacent.

Bien que cette méthode implique une pénétration du toit, un étanchéage approprié et des schémas de fixation bien conçus garantissent une résistance durable aux intempéries. Certains systèmes intègrent des solutions à rail court ou sans rail afin de réduire la quantité de matériaux utilisés et le temps d'installation.

Avantages et Limitations

Les solutions de montage pour toits métalliques comptent parmi les plus rapides à installer. Elles nécessitent souvent moins de composants et moins d'ajustements sur site, ce qui les rend attrayantes pour les projets aux délais serrés.

La principale limitation réside dans la compatibilité. Toutes les pinces ne conviennent pas à tous les profils de coutures, et un mauvais choix de pince peut compromettre la force de maintien. Pour les systèmes pénétrants, un étanchéage soigneux est essentiel afin d'éviter les fuites à long terme.

Solutions pour toits plats pour le montage de panneaux solaires

Les toits plats sont courants dans les bâtiments commerciaux, industriels et institutionnels. Contrairement aux toits en pente, les toits plats nécessitent des systèmes de montage qui créent l'angle d'inclinaison adéquat tout en gérant le soulèvement par le vent et la charge sur le toit.

Systèmes d'ancrage lestés

Les systèmes ballastés constituent une catégorie fréquente de supports pour panneaux solaires sur les toits plats. Ils utilisent le poids, généralement des blocs de béton, pour maintenir l'ensemble en place sans percer la membrane du toit.

Cette approche minimise les risques d'étanchéité et est souvent privilégiée lorsque la garantie du toit ou l'intégrité de la membrane sont critiques. La conception du système doit tenir compte des zones de vent, de la capacité de charge du toit et du frottement entre la base du montage et la surface du toit.

Systèmes sur toit plat fixés mécaniquement

Dans certains cas, une fixation mécanique est utilisée pour réduire le poids du ballast ou augmenter la résistance au vent. Des ancres percent alors le toit et relient directement la structure de montage à la structure du bâtiment située en dessous.

Cette méthode assure une forte résistance au soulèvement et peut réduire le poids global du système. Toutefois, elle introduit une complexité en matière d'étanchéité et nécessite une coordination avec des spécialistes de la toiture afin de garantir un jointage approprié.

Avantages et Limitations

Les systèmes de montage sur toit plat offrent une grande flexibilité de conception et conviennent aux installations à grande échelle. Ils peuvent être optimisés en fonction de l'espacement entre rangées, de l'angle d'inclinaison et de l'accès pour la maintenance.

La complexité d'installation varie. Les systèmes gravitaires simplifient l'étanchéité mais augmentent les besoins en manutention et en logistique. Les systèmes fixés mécaniquement réduisent le ballast mais exigent une installation et un jointage précis.

Comparaison des solutions selon la complexité d'installation

La rapidité d'installation et les besoins en main-d'œuvre sont souvent des facteurs déterminants lors de l'étape d'achat. Les supports de fixation pour panneaux solaires diffèrent considérablement à cet égard selon le type de toiture et la méthode de montage.

Les systèmes de toiture métallique offrent généralement la pose la plus rapide. Les solutions à joint debout avec pinces nécessitent peu de composants et aucun perçage du toit, ce qui les rend très efficaces pour des équipes expérimentées.

Les systèmes de toiture en tuiles présentent la complexité d'installation la plus élevée. La manipulation des tuiles, l'alignement des crochets et les vérifications d'étanchéité augmentent le temps de main-d'œuvre. Ces systèmes récompensent une installation soigneuse par une fiabilité à long terme, mais sont moins tolérants aux erreurs.

Les systèmes de toiture plate se situent entre ces deux extrêmes. Les systèmes ballastés exigent une disposition précise et un positionnement soigneux des poids, tandis que les systèmes fixés mécaniquement nécessitent une coordination entre différents corps de métier. La rapidité d'installation dépend fortement de la conception du système et des conditions sur site.

Évaluer si un système est véritablement universel

De nombreux acheteurs se demandent si les supports de toiture pour panneaux solaires peuvent être utilisés sur différents types de toits. En pratique, l'universalité s'applique généralement au niveau de la plateforme plutôt qu'au niveau des composants.

Les systèmes de rails, les colliers de module et les normes de fixation peuvent souvent être partagés entre les solutions pour toitures en tuiles, en métal et plates. Toutefois, les composants d'interface avec le toit, tels que les crochets, pinces ou socles, sont spécifiques au type de toiture.

Les fabricants qui conçoivent des systèmes modulaires permettent aux installateurs et distributeurs de réutiliser des composants de base tout en remplaçant uniquement les pièces spécifiques à chaque toiture. Cette approche améliore l'efficacité du stock sans compromettre la qualité de l'installation.

Durabilité, maintenance et performance à long terme

Au-delà de l'installation, la performance à long terme est un critère essentiel. Les supports de fixation pour panneaux solaires doivent résister aux intempéries, aux mouvements thermiques et aux charges cycliques pendant des décennies.

Le choix des matériaux joue un rôle majeur. L'aluminium anodisé offre une bonne résistance à la corrosion et un poids léger facilitant la manipulation, tandis que l'acier inoxydable assure une grande résistance dans les environnements à charges élevées ou agressifs. La qualité des revêtements, la compatibilité des fixations et la conception du drainage influencent tous les besoins de maintenance.

Les systèmes conçus avec des chemins de charge clairs et une concentration minimale des contraintes ont tendance à nécessiter moins d'inspections et de réglages au fil du temps. Pour les acheteurs, l'évaluation de ces détails de conception permet de distinguer les solutions matures des offres génériques.

Utiliser ce guide comme point central pour une évaluation approfondie

Étant donné que ce sujet couvre plusieurs types de toitures et solutions, cet article est mieux utilisé comme point de départ. Chaque catégorie de toiture peut être explorée plus en détail à travers des guides spécifiques qui abordent les particularités d'installation, les considérations régionales et les spécifications des produits.

Pour les acheteurs en phase préalable à l'achat, comprendre la correspondance entre le type de toiture et la solution de montage permet rapidement de restreindre le champ des options. À partir de là, une évaluation plus approfondie peut se concentrer sur la compatibilité, le flux de travail d'installation et les capacités du fournisseur.

Les supports de toit pour panneaux solaires ne sont pas des accessoires interchangeables. Ce sont des interfaces structurelles qui influencent directement la sécurité du système, l'efficacité de l'installation et la fiabilité à long terme. Partir d'un cadre de solution adapté est la manière la plus efficace de réduire les risques et d'améliorer les résultats du projet.

FAQ

Quels supports de toit pour panneaux solaires conviennent aux bâtiments résidentiels

Les bâtiments résidentiels utilisent couramment des systèmes de fixation pour toits en tuiles ou en métal, selon le matériau du toit. Le choix doit privilégier la compatibilité avec le toit, l'étanchéité et la précision de l'installation.

Existe-t-il des supports de toit pour panneaux solaires compatibles avec plusieurs types de toits

Les composants principaux comme les rails et les pinces peuvent souvent être partagés, mais les pièces d'interface avec le toit sont généralement spécifiques à chaque type de toit. Les systèmes modulaires offrent la solution pratique la plus proche d'une solution universelle.

Quel type de toit permet l'installation solaire la plus rapide

Les toits métalliques, en particulier les conceptions à joint debout, permettent généralement la pose la plus rapide grâce à des méthodes de montage sans perforation utilisant des pinces.

Comment la complexité de l'installation devrait-elle influencer les décisions d'achat

La complexité de l'installation affecte le coût de la main-d'œuvre, les délais du projet et le risque d'erreur. Les acheteurs doivent équilibrer le coût initial du produit avec l'efficacité de l'installation et la fiabilité à long terme.
