Fixations pour panneaux solaires expliquées : fixation intermédiaire contre fixation d'extrémité, tailles et compatibilité

Le choix du collier de fixation comme décision de spécification

Pour les installateurs, les EPC et les distributeurs impliqués dans des projets solaires à grande échelle ou répétitifs, les colliers de fixation pour panneaux solaires ne relèvent pas d'une catégorie conceptuelle, mais constituent un élément de spécification. Les acheteurs comprennent déjà la fonction des colliers intermédiaires et des colliers d'extrémité. La véritable décision d'achat porte sur la précision des dimensions, la compatibilité avec les rails, la durabilité du matériau, ainsi que sur la capacité à fournir les colliers de manière constante en grande quantité, avec des tolérances maîtrisées.

Dans les scénarios d'approvisionnement, un écart de quelques millimètres seulement ou une interface de rail incompatible peut retarder l'installation sur un site entier. C'est pourquoi les acheteurs expérimentés évaluent les colliers de fixation en fonction de spécifications mesurables plutôt que de descriptions générales. Cet article se concentre sur ces critères pratiques, en répondant aux questions de vérification les plus fréquemment soulevées lors d'achats en gros.

Différences fonctionnelles entre les colliers intermédiaires et terminaux

Les colliers intermédiaires et terminaux remplissent des rôles structurels et de disposition distincts au sein d'un réseau de modules. Comprendre leurs différences fonctionnelles permet d'assurer une planification correcte des quantités et une évaluation de compatibilité adéquate.

Rôle du collier intermédiaire dans les réseaux de modules

Les colliers intermédiaires fixent les bords internes entre deux modules solaires adjacents. Leur hauteur correspond directement à l'épaisseur du cadre du module, ce qui rend la précision des dimensions critique. Un collier intermédiaire correctement dimensionné maintient une pression uniforme sur les deux cadres de module sans introduire de contraintes de torsion.

Dans les installations en vrac, la performance uniforme des pinces intermédiaires contribue à un alignement cohérent de l'ensemble et à une répartition uniforme des charges. Des pinces mal usinées ou de hauteur incorrecte peuvent provoquer une force de serrage inégale, entraînant des micro-déplacements au fil du temps. Pour cette raison, les acheteurs privilégient souvent des tolérances dimensionnelles strictes lors de l'achat de pinces intermédiaires en volume.

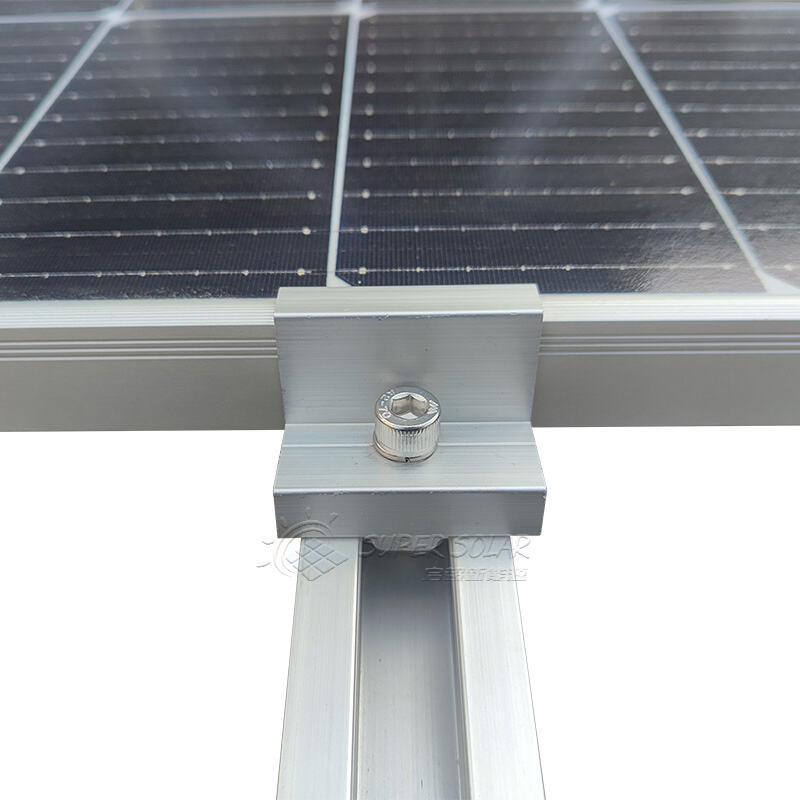

Rôle des pinces d'extrémité et stabilité des bords

Les pinces d'extrémité fixent les bords les plus externes du module d'un ensemble. Contrairement aux pinces intermédiaires, les pinces d'extrémité interagissent avec un seul cadre de module, mais elles sont tout aussi importantes pour la stabilité globale du système. Elles doivent résister aux forces de soulèvement tout en maintenant un alignement esthétique le long du périmètre de l'ensemble.

Le choix du collier d'extrémité doit correspondre à la fois à la hauteur du cadre du module et au profil du rail. Des dimensions incompatibles peuvent entraîner des différences de hauteur visibles entre les rangées, ce qui est inacceptable pour les projets commerciaux ou destinés aux services publics. Les acheteurs en gros exigent généralement que les colliers d'extrémité aient le même finition et les mêmes propriétés matérielles que les colliers intermédiaires afin d'assurer une cohérence mécanique et visuelle.

Planification des quantités pour les commandes en vrac

Dans les grands projets, un calcul précis des quantités de colliers permet de réduire les excédents de stock et les pénuries sur site. La pratique standard consiste à utiliser un collier intermédiaire par bord de module partagé et un collier d'extrémité par bord extérieur. Toutefois, la disposition des rails et l'orientation des modules peuvent influencer les quantités exactes. Les fournisseurs qui soutiennent les achats en gros offrent souvent des indications sur la nomenclature afin de simplifier la commande.

Normes de taille des colliers et compatibilité avec les cadres

La taille des colliers est l'un des points de vérification les plus critiques lors de l' pinces de montage pour panneaux solaires achat. Les tailles les plus courantes correspondent à l'épaisseur du cadre du module plutôt qu'à des normes arbitraires.

applications avec cadre de 30 mm

Les colliers de 30 millimètres sont généralement utilisés avec des modules à cadre fin, souvent présents dans les installations résidentielles ou commerciales légères. Ces colliers nécessitent un usinage précis en raison de la surface de contact réduite. Même de petites déviations peuvent affecter la force de serrage.

Pour les acheteurs en gros, la cohérence entre les lots de production est particulièrement importante pour les colliers de 30 mm. Des variations peuvent entraîner une répartition inégale de la pression, augmentant ainsi le risque de déformation du cadre du module au fil du temps.

35 mm, la taille la plus courante

Le format 35 millimètres est actuellement la taille de collier la plus utilisée dans les projets solaires commerciaux. Il offre un bon équilibre entre rigidité structurelle et compatibilité avec une large gamme de marques de modules. En conséquence, de nombreux distributeurs considèrent les colliers de fixation de panneaux solaires de 35 mm comme un article essentiel en stock.

En raison de leur utilisation généralisée, les acheteurs demandent souvent une confirmation de compatibilité entre plusieurs fournisseurs de modules lors de l'achat de colliers de 35 mm. Les fabricants fiables maintiennent un contrôle dimensionnel strict pour garantir la compatibilité intermarques.

profilés de 40 mm et modules renforcés

Les colliers de 40 mm sont conçus pour des profils de module plus épais et renforcés, souvent utilisés dans des applications à grande échelle ou soumises à des vents forts. Ces colliers subissent des charges mécaniques plus élevées et doivent être fabriqués à partir de matériaux offrant une résistance et une tenue en fatigue suffisantes.

L'achat en gros de colliers de 40 mm implique généralement une vérification supplémentaire des capacités de charge et des certifications des matériaux. Les acheteurs peuvent également demander des données d'essai pour appuyer les calculs structurels.

Compatibilité avec les rails et conception d'interface universelle

La compatibilité avec les rails est un facteur déterminant lors du choix des colliers de fixation pour panneaux solaires, en particulier pour les distributeurs qui desservent plusieurs marques de systèmes de montage.

Interfaces standard T-Slot et Top-Mount

La plupart des pinces modernes sont conçues pour s'interfacer avec des rails en aluminium standard à l'aide d'écrous à rainure en T ou de boulons montés par le haut. Une interface universelle permet d'utiliser les pinces sur différents profils de rail sans modification.

Les acheteurs impliqués dans des projets multi-marques privilégient souvent les pinces compatibles avec des dimensions de fente et des tailles de boulons courantes. Cela réduit la complexité des références et simplifie la gestion des stocks dans différentes configurations de système.

Géométrie réglable de la pince pour le contrôle des tolérances

Certaines pinces intègrent des conceptions d'écrous réglables ou flottants qui compensent les légères tolérances de fabrication des rails. Cette flexibilité peut être précieuse dans les projets de rénovation ou lors de l'assemblage de composants provenant de différents fournisseurs.

Du point de vue de la fourniture en vrac, les pinces dotées d'interfaces adaptables réduisent les retours liés à des problèmes de compatibilité ainsi que les difficultés d'installation sur site. Ceci est particulièrement important lors de la fourniture à des marchés internationaux ayant des normes de rail variées.

Éviter la dépendance exclusive à un système propriétaire

Les distributeurs préfèrent généralement les pinces de fixation de panneaux solaires qui ne sont pas verrouillées à des systèmes de rails propriétaires. Une compatibilité universelle permet une plus grande flexibilité d'approvisionnement et réduit la dépendance à l'égard d'un seul fournisseur. Les fabricants qui conçoivent des pinces selon des normes d'interface largement acceptées sont souvent privilégiés dans les accords d'approvisionnement à long terme.

Options de matériaux et traitement de surface

Le choix du matériau influence directement la durabilité, la résistance à la corrosion et les performances à long terme. Les acheteurs qui évaluent des pinces en vrac accordent une attention particulière à la régularité du matériau et à la qualité du traitement de surface, plutôt qu'aux simples descriptions basiques du matériau.

Pinces en aluminium anodisé

L'aluminium anodisé est largement utilisé en raison de son bon équilibre entre résistance, légèreté et tenue à la corrosion. L'anodisation améliore la dureté de surface et confère un aspect uniforme qui s'harmonise esthétiquement avec les rails en aluminium.

Pour les commandes en gros, les acheteurs précisent souvent l'épaisseur de l'anodisation et la constance de la couleur. Un anodisage uniforme garantit que les colliers installés sur de grands ensembles conservent une apparence homogène et des performances prévisibles contre la corrosion.

Colliers et composants en acier inoxydable

L'acier inoxydable est généralement utilisé pour des applications à charge élevée ou dans des environnements agressifs tels que les zones côtières ou industrielles. Certains modèles de colliers utilisent des corps en acier inoxydable, tandis que d'autres combinent des corps en aluminium avec des fixations en acier inoxydable.

La constance de la qualité du matériau est essentielle lors des achats en gros. Les acheteurs peuvent demander une confirmation des nuances d'acier inoxydable afin de garantir la résistance à la corrosion et aux grippages pendant l'installation.

Ensembles mixtes de matériaux

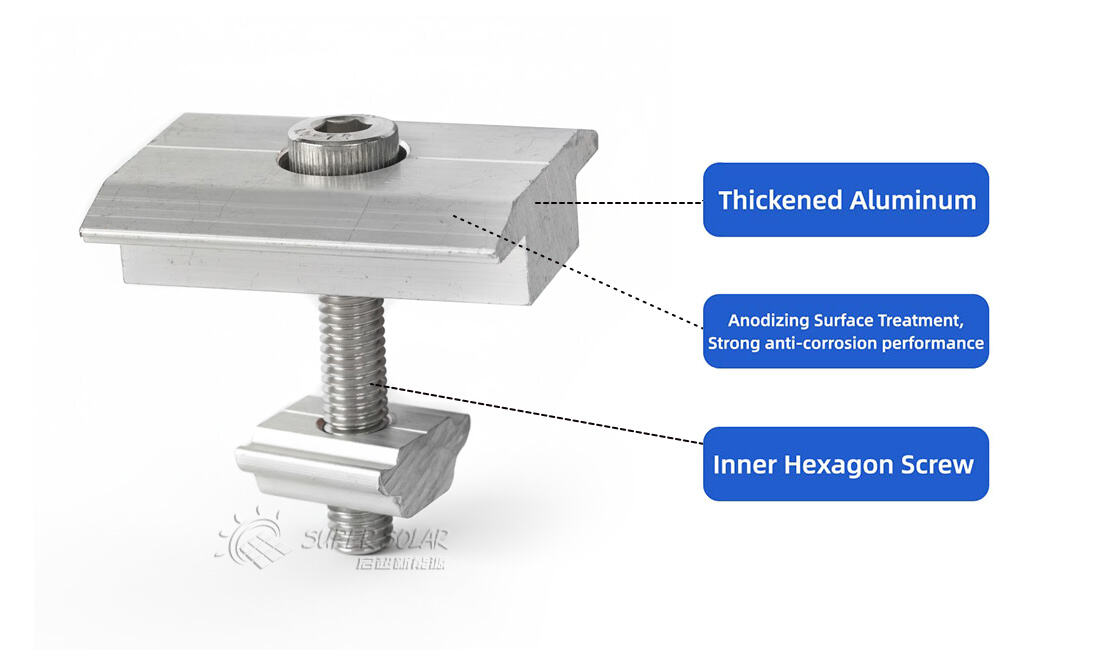

De nombreux colliers de fixation pour panneaux solaires combinent un corps en aluminium anodisé avec des boulons et écrous en acier inoxydable. Cette approche hybride équilibre coût et performance. Toutefois, un appariement approprié des matériaux est essentiel pour éviter la corrosion galvanique.

Les fabricants fournissant des colliers en grande quantité doivent démontrer un contrôle sur l'approvisionnement en matériaux et les processus d'assemblage afin de garantir une fiabilité à long terme.

Compatibilité avec les marques de modules et les configurations système

Les acheteurs en gros travaillent souvent avec plusieurs marques de modules sur différents projets. Par conséquent, la compatibilité des colliers doit être validée au-delà de la hauteur nominale du cadre.

La conception du rebord du cadre du module, le rayon des coins et l'épaisseur du revêtement peuvent tous influencer l'ajustement du collier. Des colliers bien conçus s'adaptent à ces variations sans compromettre la force de serrage.

Les fournisseurs qui fournissent des listes de compatibilité ou des références d'essais aident les acheteurs à réduire l'incertitude pendant l'approvisionnement. Ces informations sont particulièrement précieuses lorsque les modules changent entre les phases du projet.

Options de personnalisation et de fourniture OEM

Pour les distributeurs, la capacité de personnalisation est souvent aussi importante que les spécifications techniques. Les colliers de fixation pour panneaux solaires sont fréquemment fournis dans le cadre de programmes de marque privée.

La personnalisation peut inclure le marquage au laser, la conception de l'emballage, des variations de couleur ou des kits groupés avec boulons et écrous. Le soutien OEM permet aux distributeurs de différencier leurs offres tout en maintenant une performance technique constante.

Les fabricants disposant de processus établis pour la fourniture en vrac peuvent prendre en charge des exigences personnalisées sans perturber les délais ni le contrôle qualité. Cette capacité est particulièrement pertinente pour les acheteurs prévoyant des contrats d'approvisionnement à long terme.

Capacité d'approvisionnement en vrac et cohérence de qualité

L'achat en vrac introduit des exigences allant au-delà de la performance individuelle du produit. La cohérence sur des milliers, voire des millions d'unités, devient la préoccupation principale.

Les fournisseurs fiables en vrac mettent en œuvre un suivi par lots, des inspections dimensionnelles et un contrôle de la finition de surface tout au long de la production. Cela garantit que les colliers livrés à plusieurs mois d'intervalle restent interchangeables, sans nécessiter d'ajustements lors de l'installation.

La stabilité des délais de livraison, la durabilité de l'emballage et la coordination logistique font également partie de l'évaluation de la fourniture en vrac. Les acheteurs évaluent souvent les fournisseurs selon leur capacité à fournir une qualité reproductible plutôt que des échantillons ponctuels.

FAQ

Comment vérifier la taille correcte des pinces de montage pour panneaux solaires

La taille de la pince doit correspondre exactement à l'épaisseur du cadre du module. Vérifiez la hauteur nominale du cadre indiquée sur la fiche technique du module et choisissez des pinces spécifiquement conçues pour cette dimension.

Les pinces de montage pour panneaux solaires sont-elles compatibles avec tous les rails

La compatibilité dépend de l'interface de la pince et du design de la fente du rail. Les pinces dotées d'une interface universelle à rainure en T ou d'une fixation supérieure sont généralement compatibles avec la plupart des rails en aluminium standard.

L'aluminium anodisé convient-il aux installations extérieures

L'aluminium anodisé offre une bonne résistance à la corrosion dans la plupart des environnements. Dans les lieux fortement corrosifs, l'acier inoxydable ou des revêtements renforcés peuvent être préférés.

Les pinces de montage pour panneaux solaires peuvent-elles être personnalisées pour une fourniture OEM

Oui, de nombreux fabricants prennent en charge la personnalisation OEM, y compris le marquage, l'emballage et les options de configuration, notamment pour les commandes en gros.
