Rails de fixation pour panneaux solaires sur toiture
Super Solar propose des rails de montage en aluminium haute résistance conçus pour les toits métalliques, les toits en tuiles et les systèmes au sol. Fabriqués en aluminium anodisé 6005-T5, nos profilés de rail PV offrent une excellente stabilité structurelle, une installation rapide et une compatibilité étendue avec les pinces centrales, pinces d'extrémité et pieds en L standards.
✔ Robuste et testé
✔ Fabrication directe usine
✔ Délai de livraison rapide
✔ Références mondiales et qualité éprouvée
✔ Assistance professionnelle en conception
- Vue d'ensemble
- Produits recommandés
Rails de Montage en Aluminium | Profilé PV 6005-T5 pour Installation sur Toit et au Sol | Usine Super Solar
✔ Solide et testé
Tous les rails passent des tests de charge structurelle （neige / vent）et répondent aux normes internationales.
✔ Fabrication directe en usine
Meilleurs prix + approvisionnement stable + capacité OEM.
✔ Délai de livraison rapide
Grande réserve de matières premières + lignes d'extrusion automatiques.
✔ Références mondiales et qualité éprouvée
Utilisé couramment en Europe, en Asie du Sud-Est et au Moyen-Orient.
✔ Soutien professionnel en design
Conception gratuite du projet, compatibilité des rails et calculs structurels.
Détails de production
| Modèle | Taille | Poids | Colliers compatibles | Application |
|---|---|---|---|---|
| Rail-4040 | 40×40 mm | Léger | Milieu + Extrémité | Toit métallique |
| Rail-4050 | 40×50 mm | Standard | Milieu + Extrémité | Universel |
| Rail à rainure en T | Coutume | Moyenne | T boulons | Toit industriel |
| Rail en H | Coutume | Solide | Toutes les pinces | Sites à charge élevée |
🔧 Aluminium haute résistance 6005-T5
– Plus résistant que les profilés 6063
– Résiste aux tests de charge pour vent et neige
– Longue durée de vie avec résistance à la corrosion
⚡ Compatibilité universelle
– S'adapte aux panneaux solaires de 35/40 mm
– Compatible avec toutes les pinces intermédiaires et pinces d'extrémité

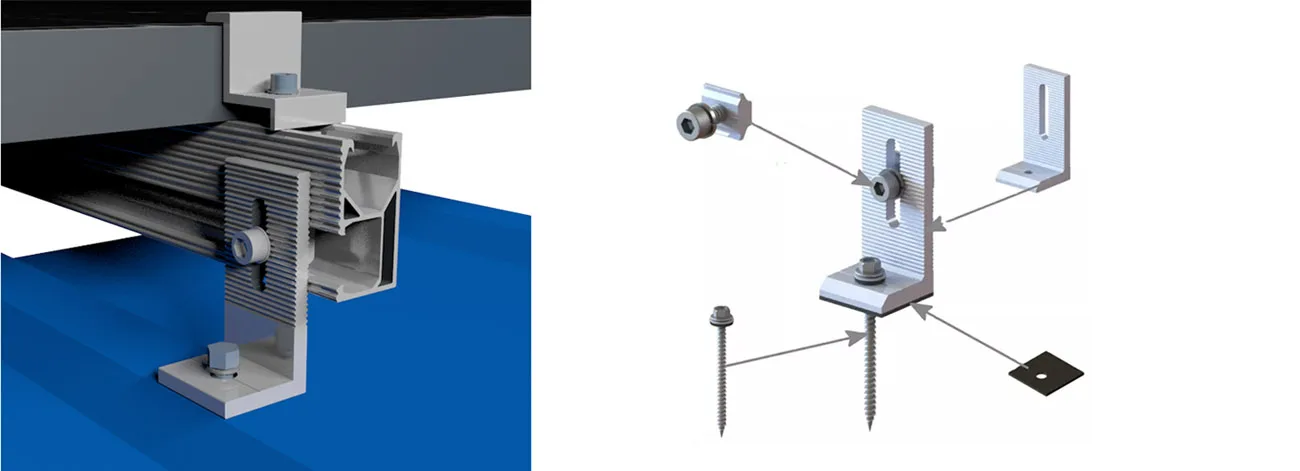

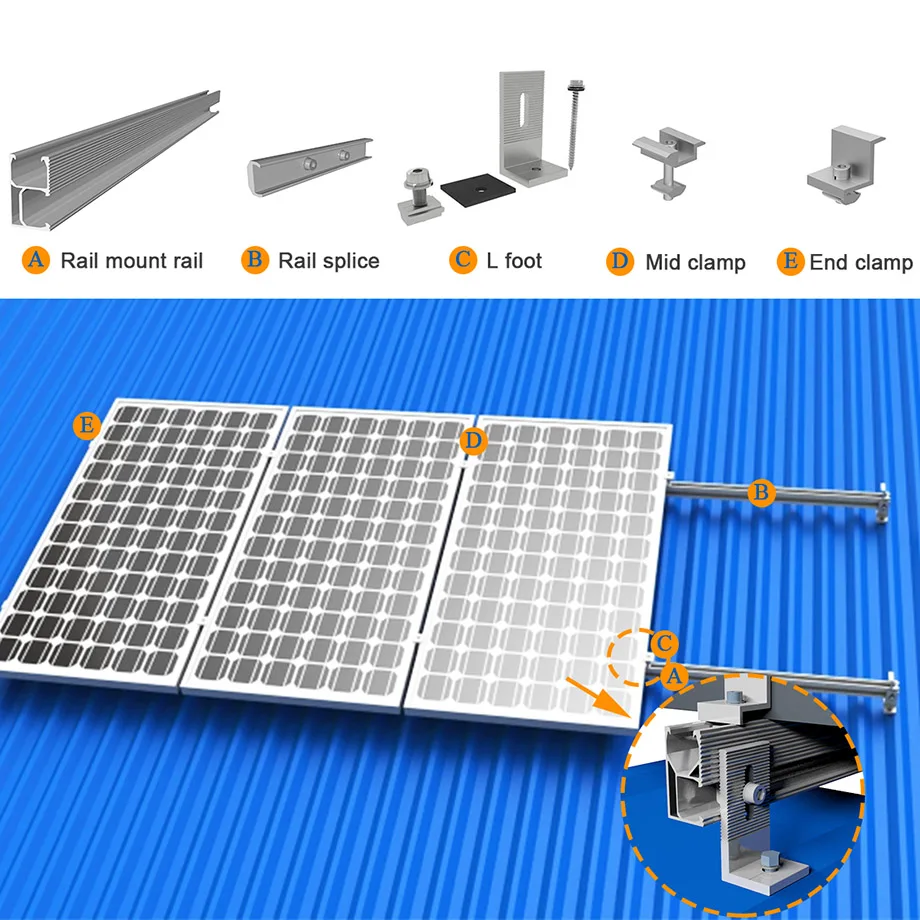

– Compatible avec les pieds en L, boulons en T, crochets de toit et autres accessoires

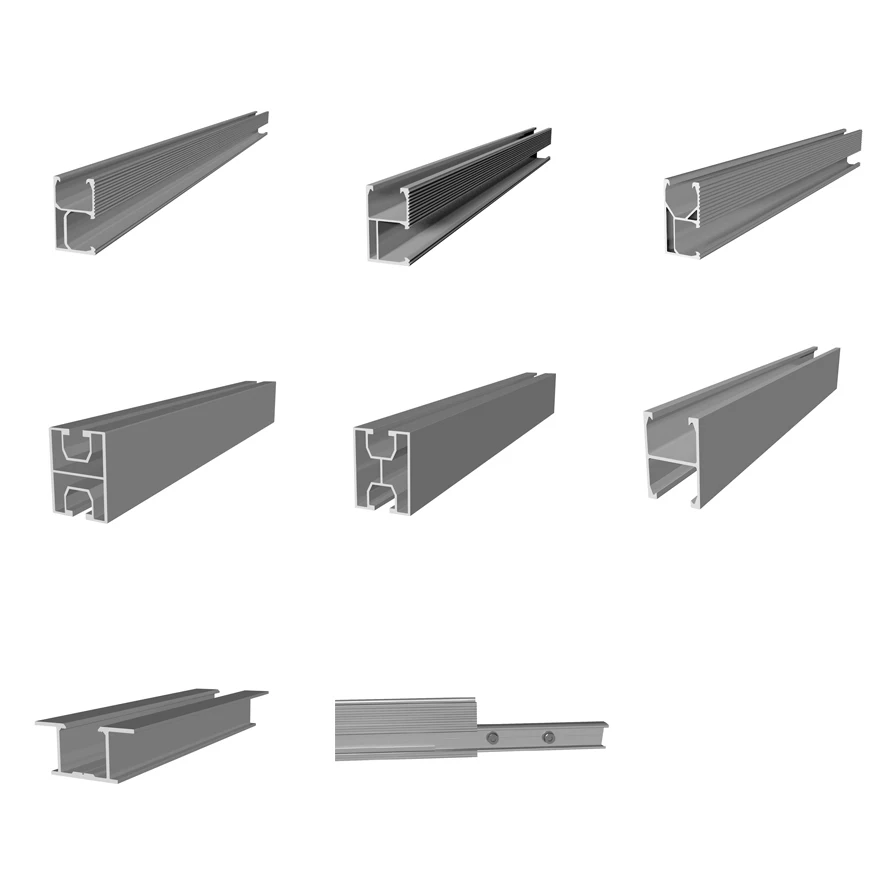

🧩Plusieurs profils de rails disponibles
– Rail solaire à rainure en T

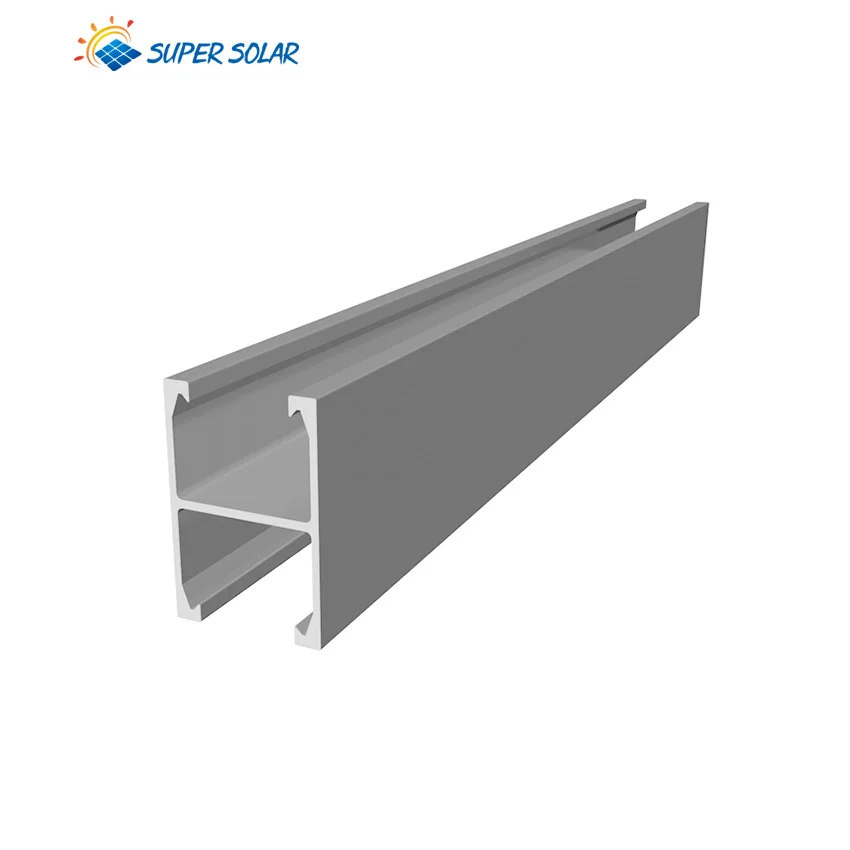

– Rail en forme de H
– Rail en forme de C
– Tailles d'extrusion 40x40, 40x50, 50x50 et sur mesure
📏 Installation rapide et flexible
– Trous pré-percés en option
– Conception légère réduisant les coûts de main-d'œuvre
– Idéal pour les projets résidentiels et commerciaux
🏭 OEM / ODM d'usine disponible
– Longueurs personnalisées, traitements de surface et moules d'extrusion
– Service de marque privée
– Production rapide et livraison mondiale
Test de qualité
|
Test de dureté |

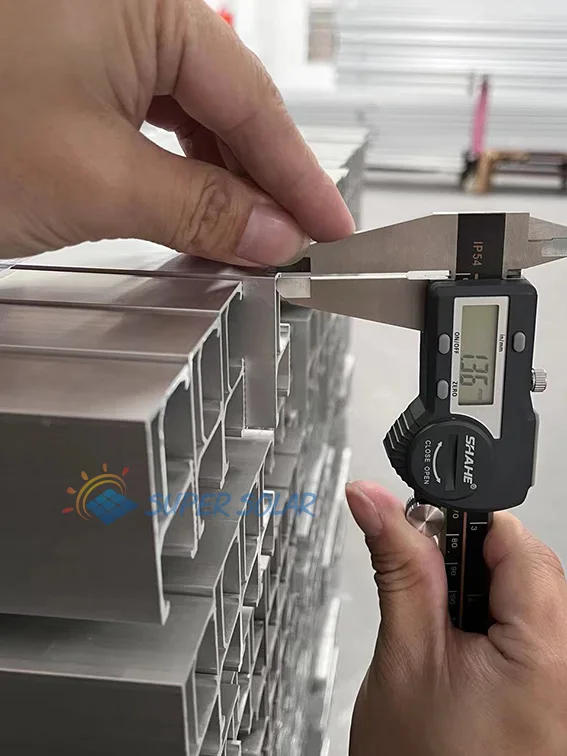

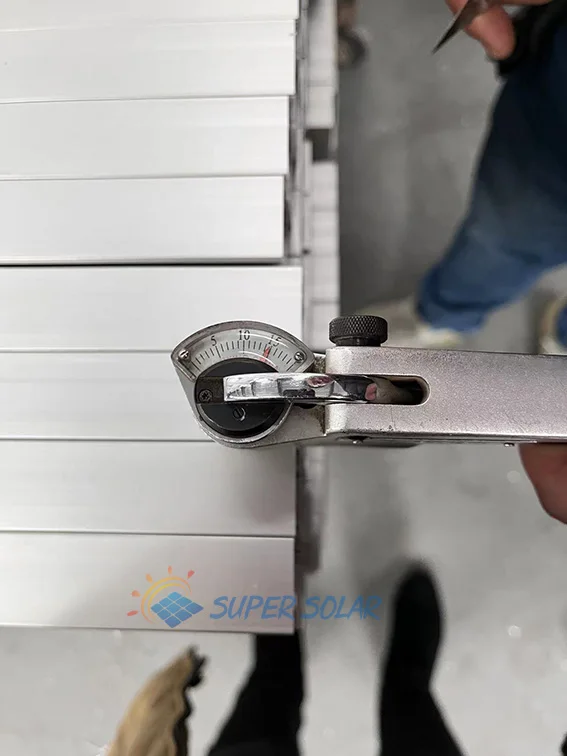

Mesure d'épaisseur |

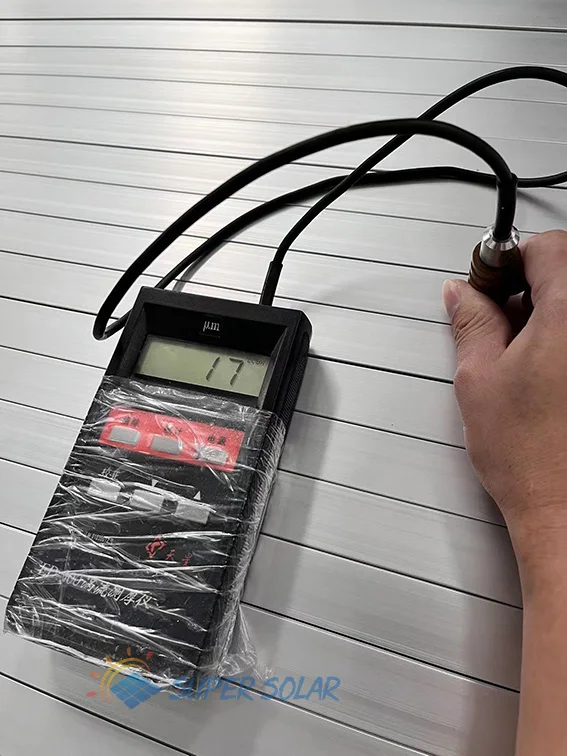

Épaisseur de surface |

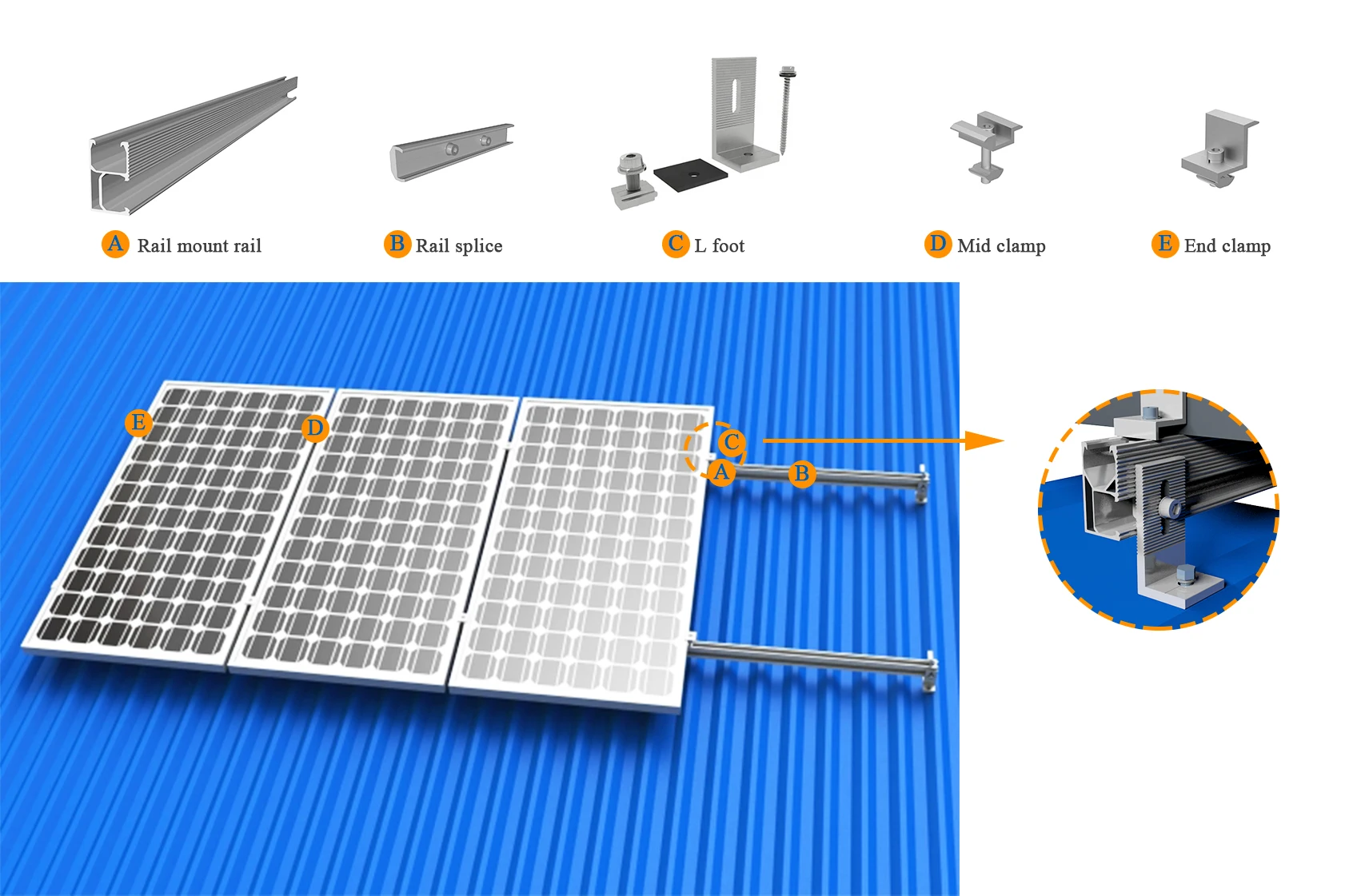

Aperçu du système
Matériau
aluminium 6005-T5 (anodisé)
Tailles courantes
– 40×40 mm
– 40×50 mm
– 50×50 mm
– Dimensions personnalisées disponibles
Traitement de surface
– Anodisé (10–15 microns)
– Couleur personnalisée disponible
Compatibilité des panneaux
– Panneaux avec cadre de 35 mm / 40 mm / 45 mm
– Pinces PV universelles
Application de montage
– Toit métallique
– Toit en tuiles
– Toit plat
– Système de montage au sol
– Abri solaire pour véhicules

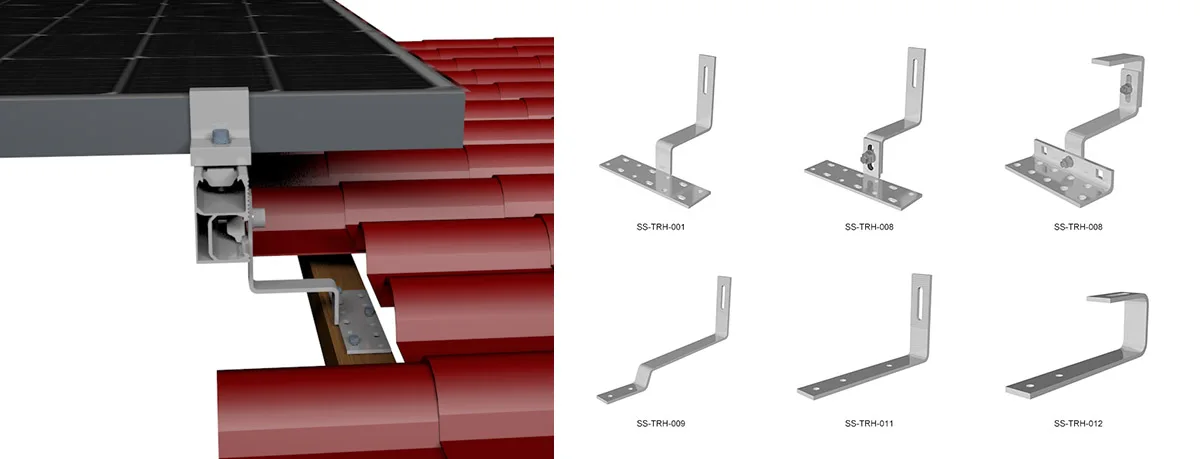

■ Tuiles et pierres de toit
■ Tuiles et pierres de toit
■ Fibre ciment ondulé et tôles métalliques ondulées
Ces derniers sont équipés d'un joint. Les boulons porteurs sont utilisés pour les sous-structures en bois. Ils sont équipés d'une plaque adaptatrice à laquelle le rail est attaché pré-assemblé, bien sûr. Nous proposons différentes longueurs ainsi que différents diamètres (M10/M12). Pour une sous-structure en acier, nous utilisons des fixations solaires. Ces dernières sont équipées d'un point de perçage durci.

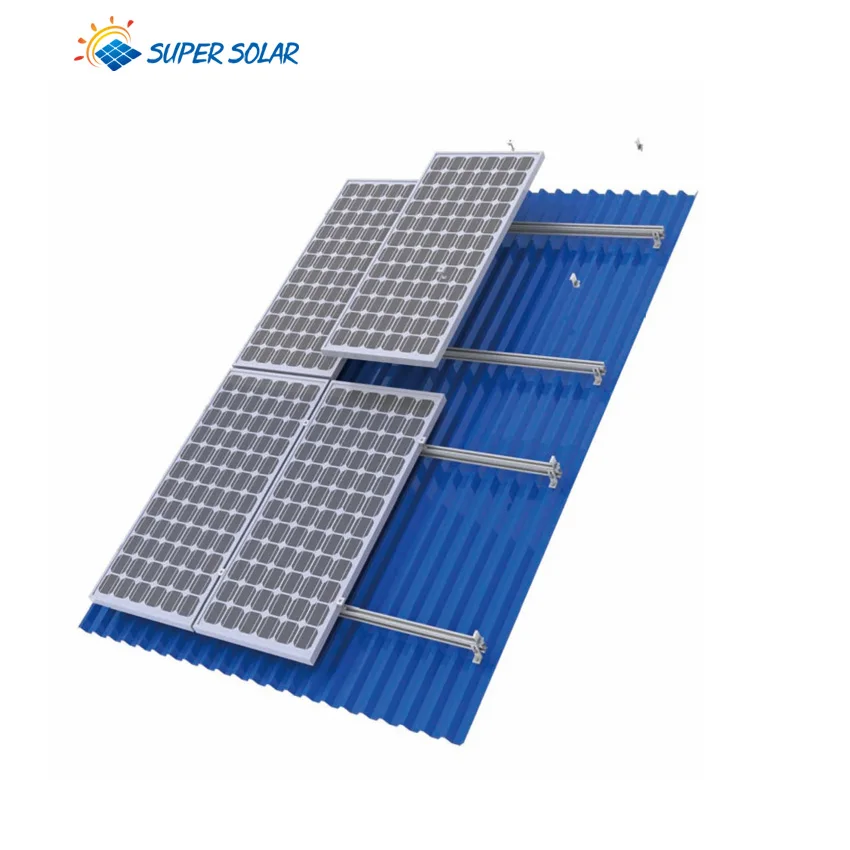

■ Toitures en tôle trapezoidale
Ces éléments permettent d'installer le système de fixation PV sur la sous-structure en acier ou en bois. Les calottes correspondantes, disponibles en différentes tailles et couleurs, sont également incluses dans la livraison.

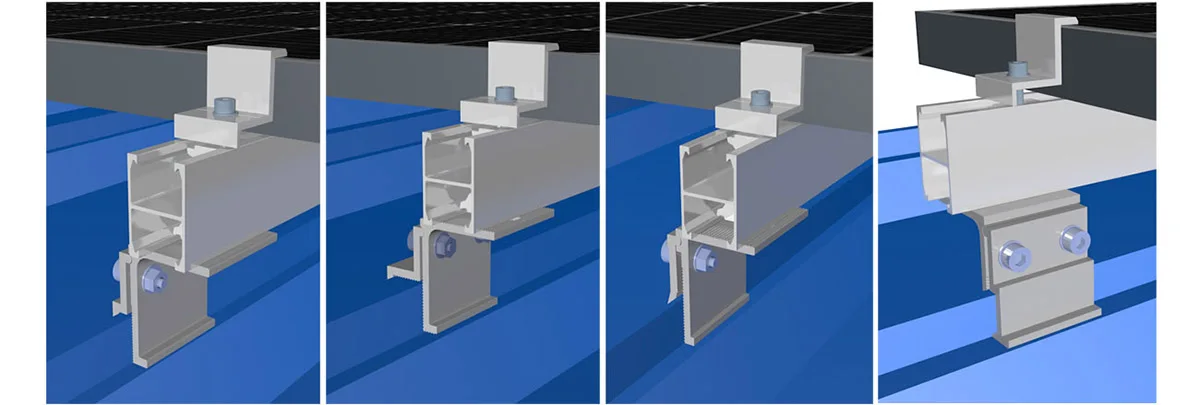

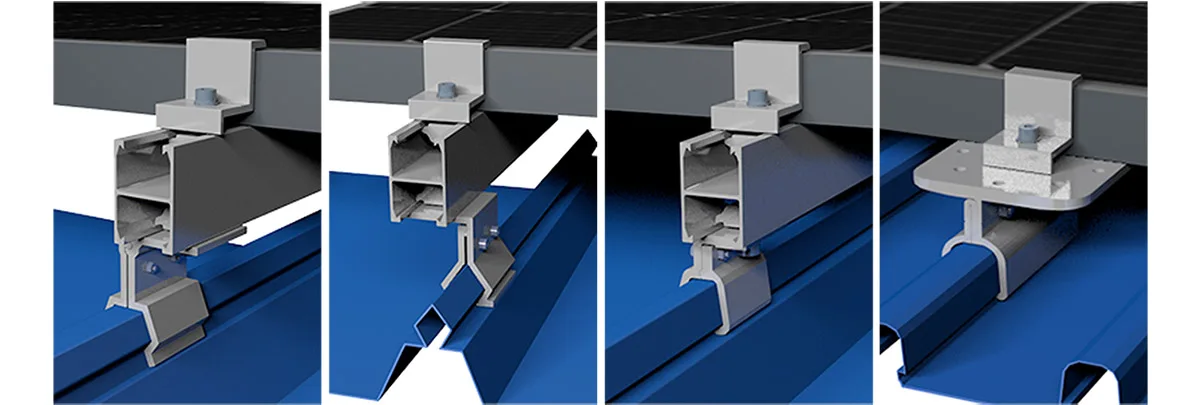

■ Toiture à joint métallique
Ces solutions permettent d'installer le système de fixation PV sur presque toutes les couvertures de toit. Les types de profil suivants sont possibles : joint debout double, joint angulaire, joint clipsé, systèmes de toits métalliques (Rib-Roof Evolution, Klip-Lok et Klip-Tite).

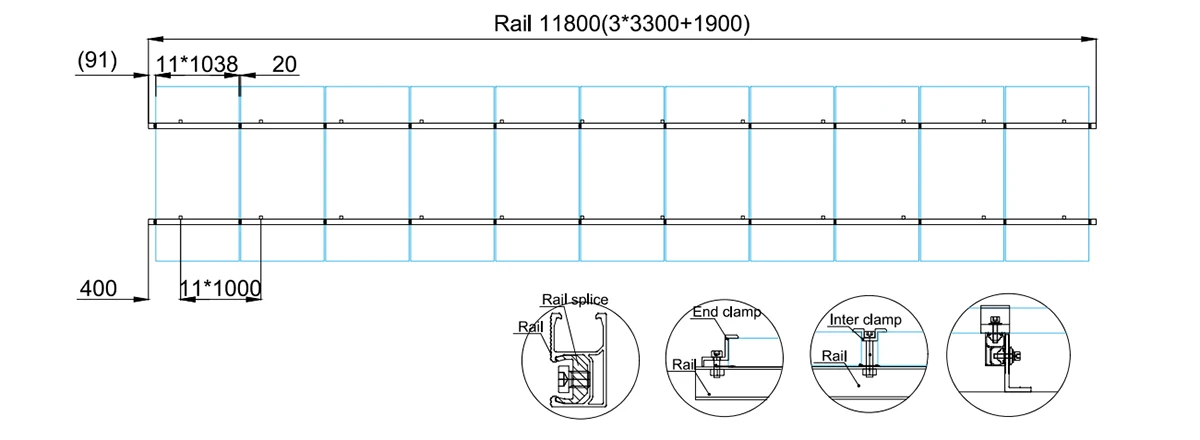

■Épissure de rails
Évaluation du projet
Profitez de l'expérience technologique de 20 ans de SUPERSOLAR et laissez-nous effectuer une évaluation gratuite pour votre projet.
Nos recommandations fourniront une solution structurellement solide et économiquement avantageuse basée sur deux décennies d'expérience en construction et de données de tests.
Dossier de projet
|

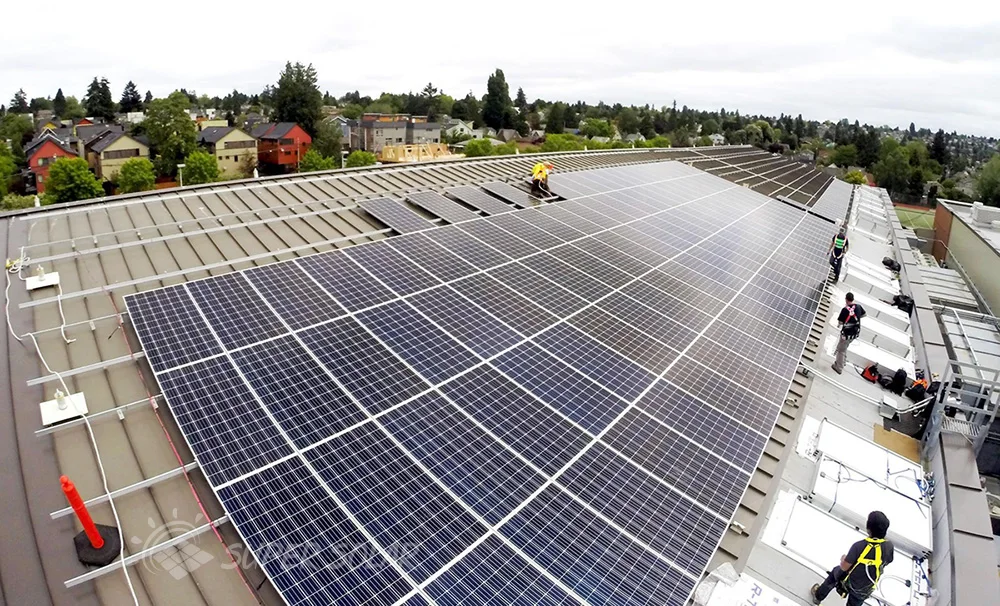

sur toiture à joints |

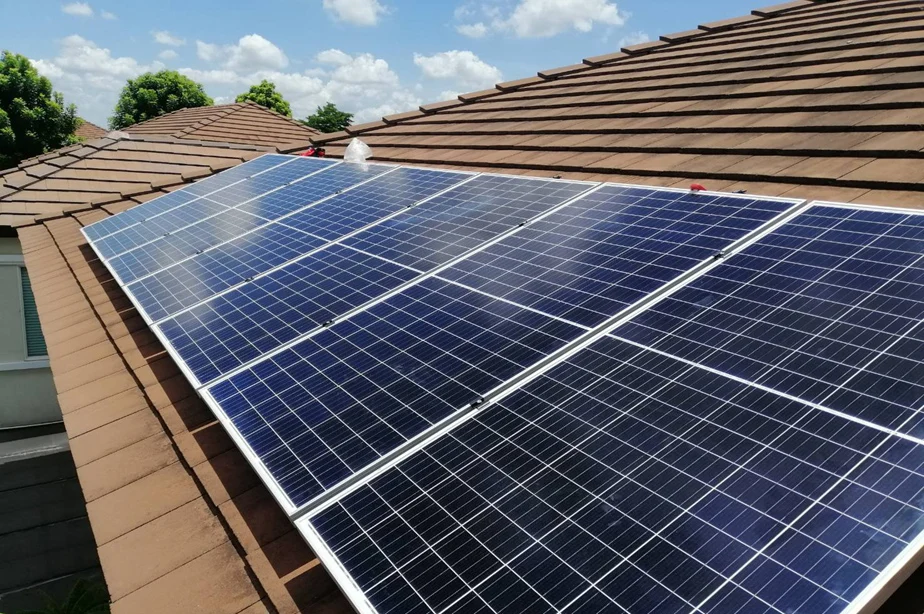

sur toiture en tuiles |
|

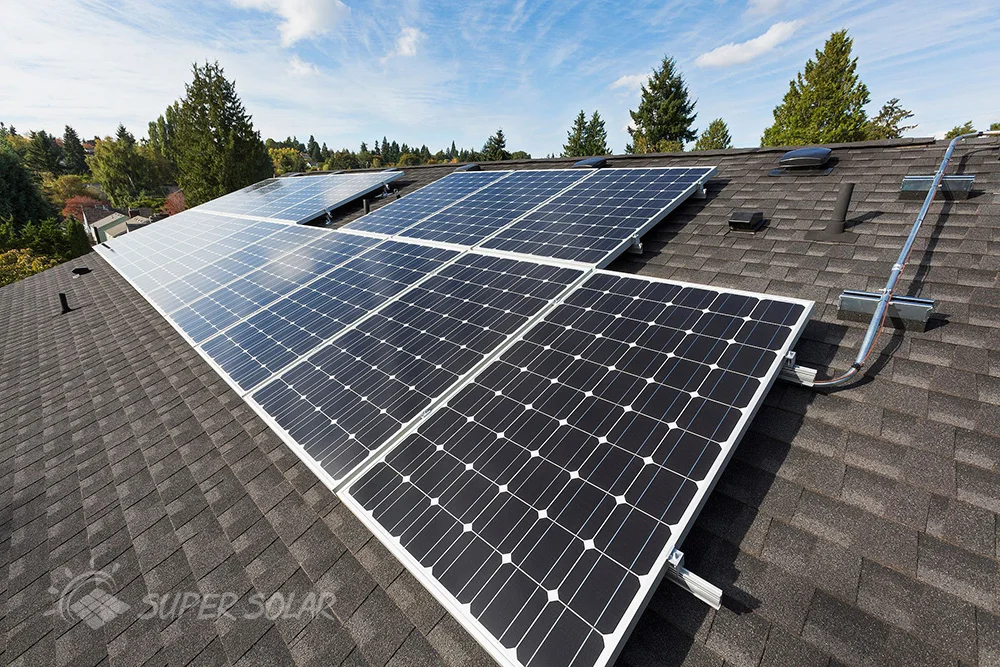

sur un toit en lattes |

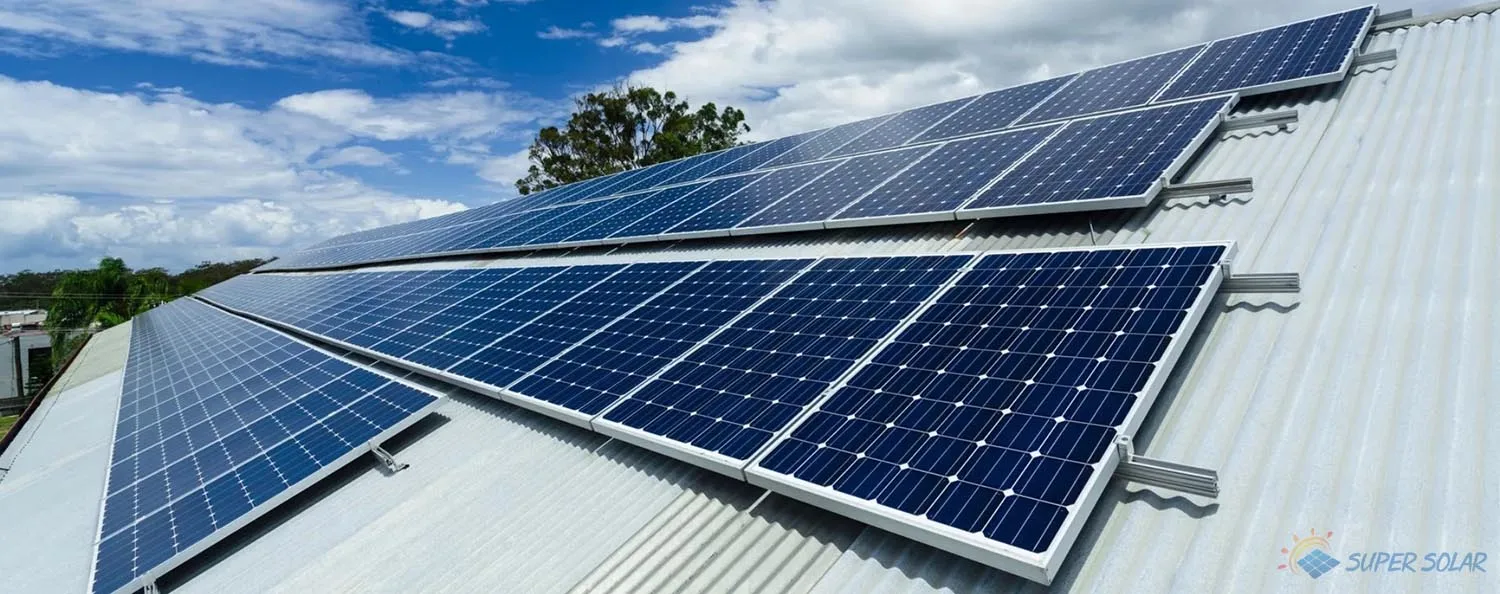

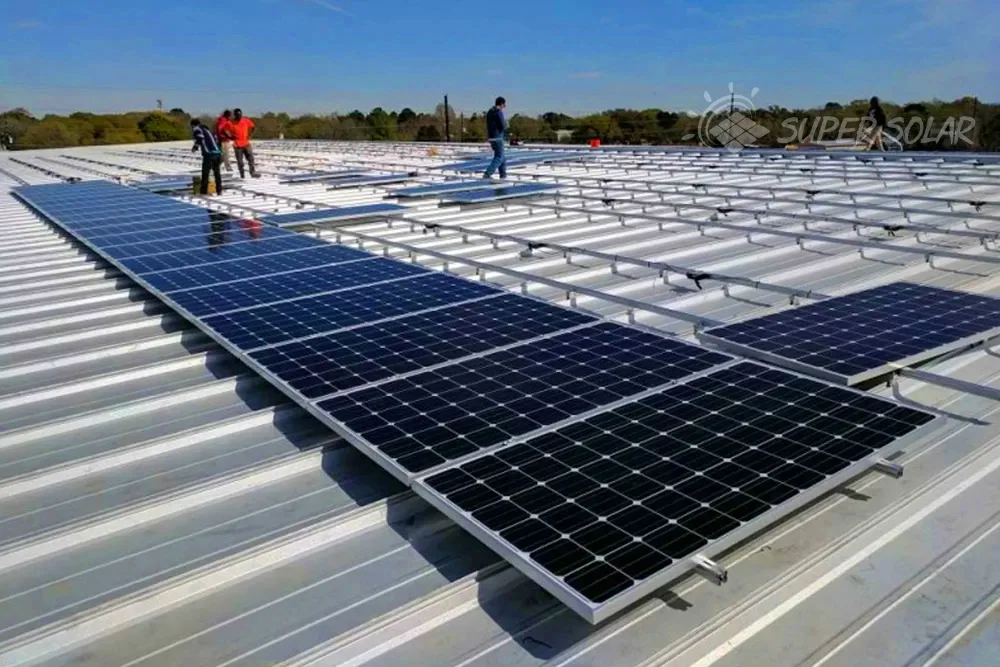

sur un toit en métal |

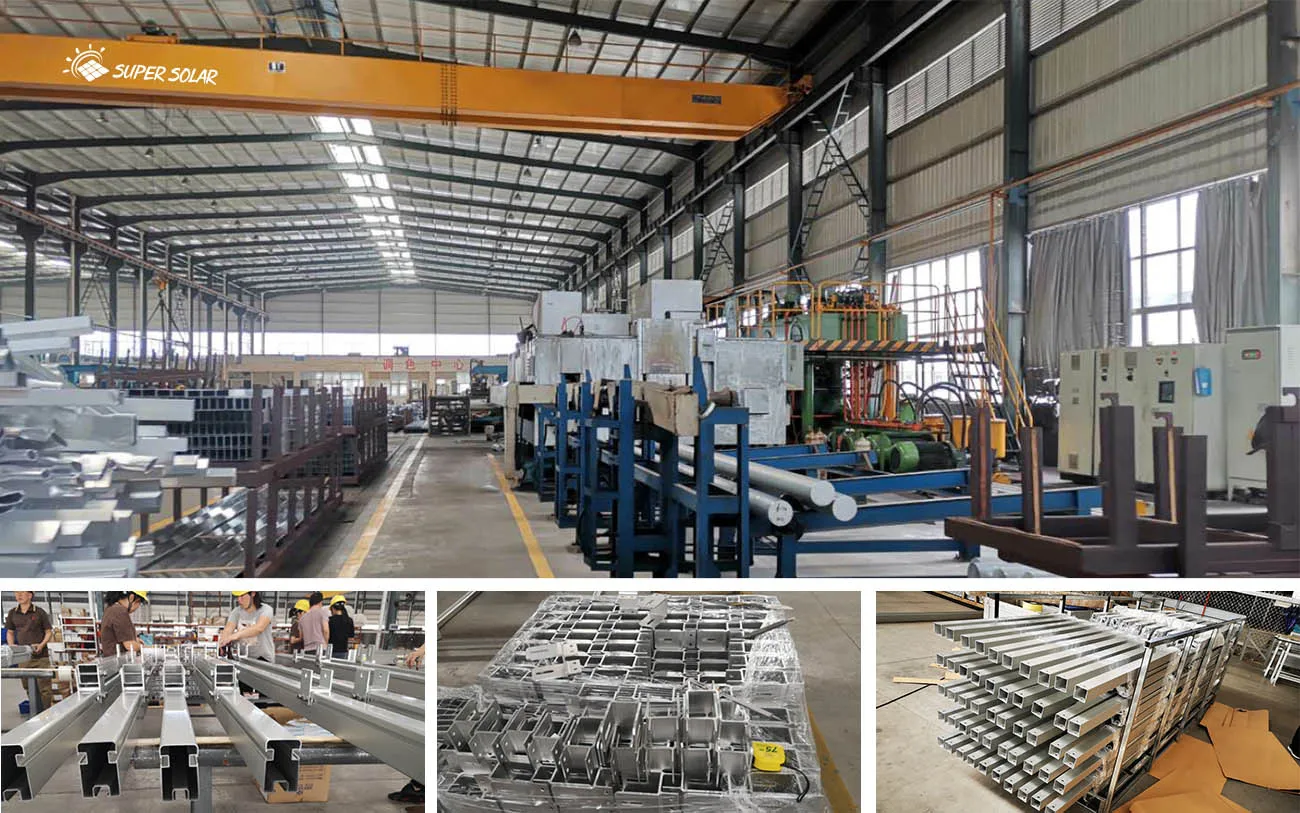

Notre propre usine
Certificat
✔ ISO9001
✔ Rapport d'essai des matériaux
✔ Test de charge au vent et à la neige
✔ Test anti-corrosion par brouillard salin

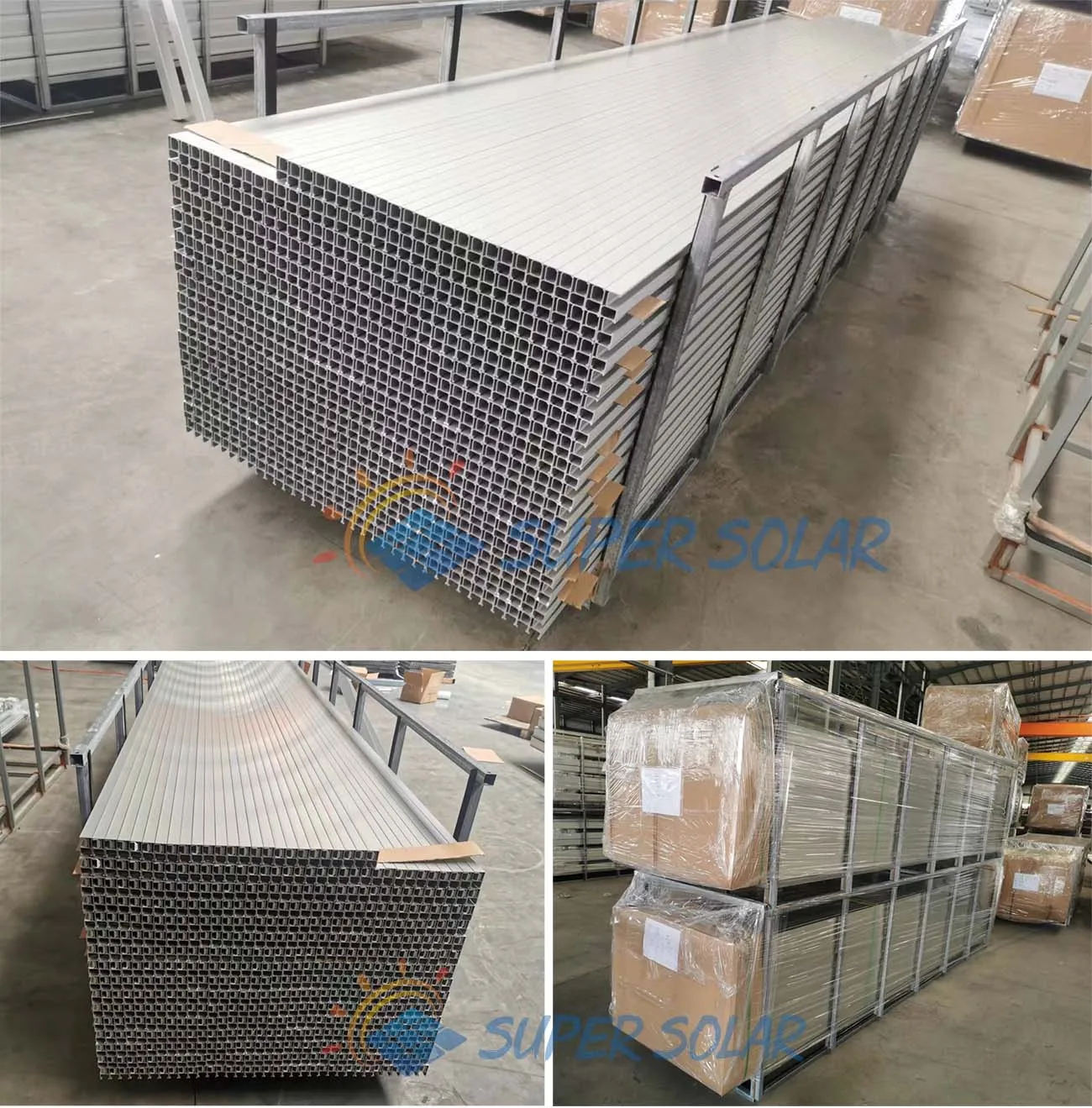

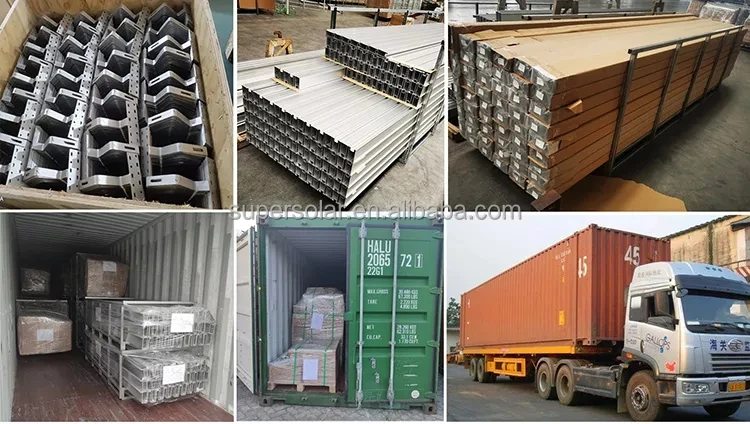

Emballage des produits et livraison y
Emballage sécurisé pour l'exportation
– Film protecteur pour rails
– Carton rigide + palette en acier
– Adapté pour le transport maritime et aérien
Délai de livraison
– 7 à 15 jours ouvrables
– Extrusion sur mesure : 20 à 25 jours
FAQ
Q1 puis-je personnaliser la longueur des rails ?
Oui, toutes les longueurs de 2 m à 6,2 m sont disponibles.
Q2 : Proposez-vous des moules de rails OEM ?
Oui, nous pouvons créer des profilés extrudés personnalisés pour votre marque.
Q3 : Les rails sont-ils compatibles avec mes pinces ?
Nos rails s'adaptent à 90 % des pinces présentes sur le marché. Envoyez-nous la dimension de vos pinces pour confirmation.
Q4 : Quelle est la capacité de charge de vos rails ?
Nous fournissons un calcul de charge et des rapports d'essai pour chaque projet.
Q5 : Comment expédiez-vous les grands rails ?
Palettes d'exportation standard, bien protégées pour l'expédition internationale.
