Gancio per tegole solari ad alta resistenza | Soluzione di fissaggio regolabile per tetti piani e tegole spagnole
Ganci di fissaggio in acciaio inossidabile SUS 304 durevole, progettati per tetti con tegole spagnole, in argilla e curve.
>Altezza regolabile
>Pre-assemblato
>garanzia di 10 anni
- Panoramica
- Prodotti consigliati
- Larghezza della piastra di base 140 mm
- Spessore dell'acciaio 6 MM
- Altezza per gradino 9 mm
- Fessura per viti di fissaggio 9 × 18 mm
- Fessura per fissaggio del profilo 10 × 38 mm
- Dimensione delle viti incluse 5/16" × 3"
Gancio per tegole solari ad alta resistenza | Soluzione di fissaggio regolabile per tetti piani e tegole spagnole
Progettato per massima durata e flessibilità di installazione, il nostro gancio per tetti in tegole solari è la scelta professionale per fissare impianti fotovoltaici su tetti in tegole. Progettato specificamente per binari di montaggio inferiore, questo gancio versatile si adatta sia a tegole spagnole piane che curve, garantendo un’installazione perfetta per diversi progetti residenziali e commerciali.

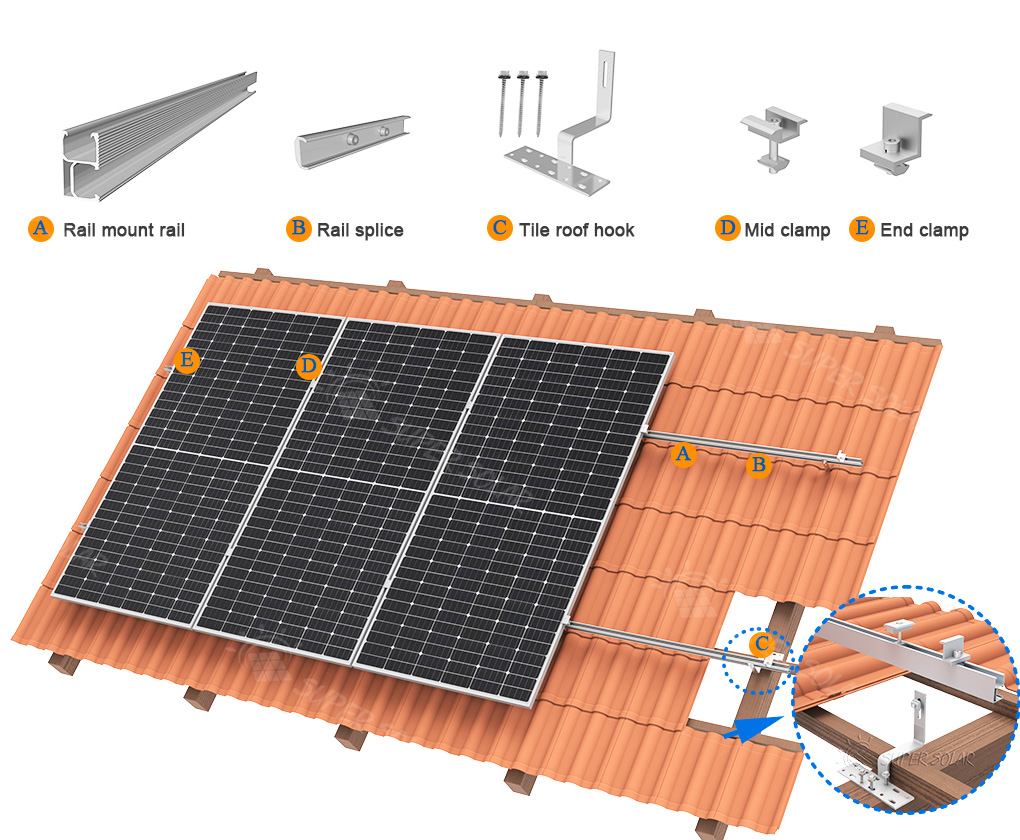

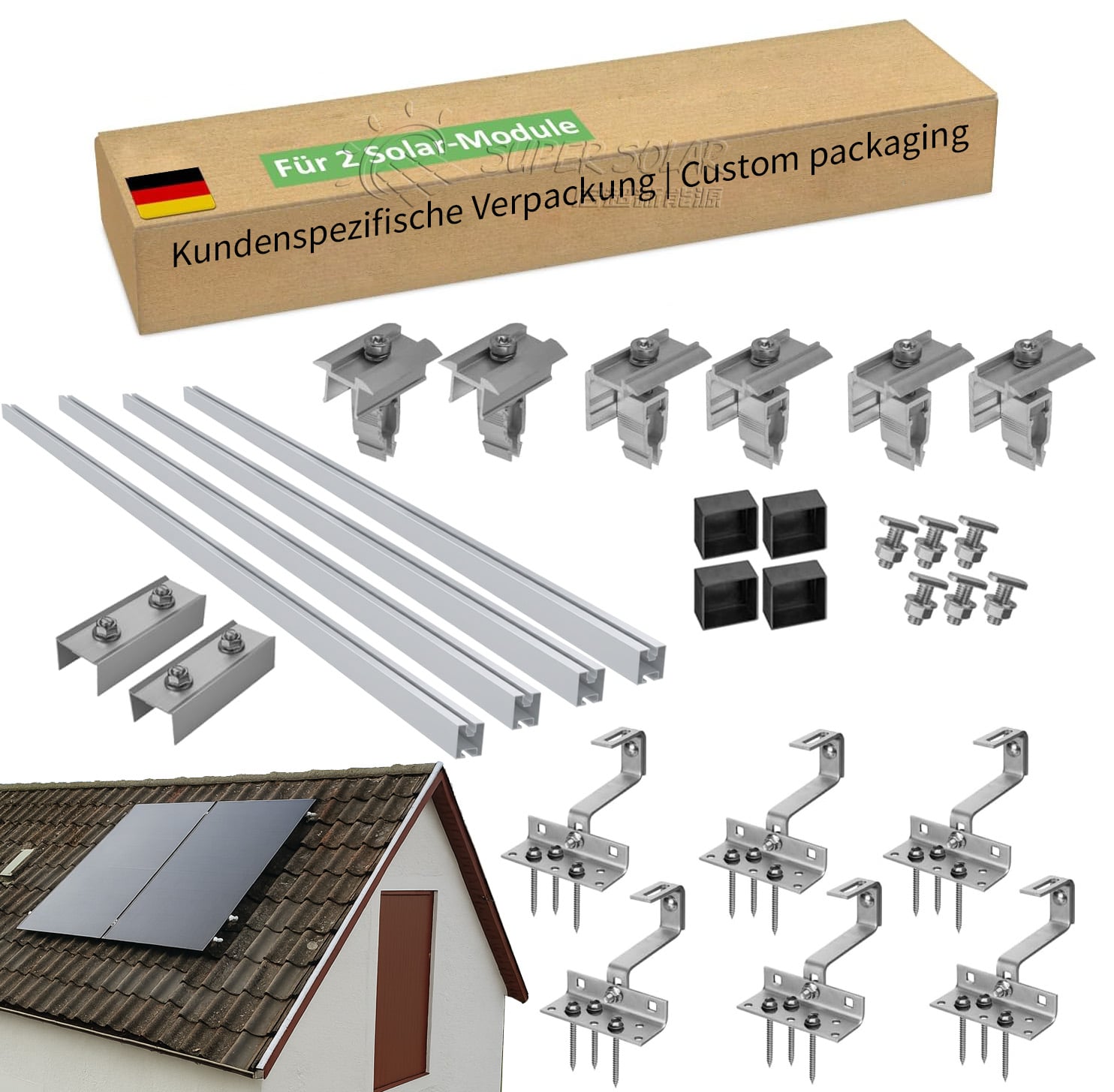

Panoramica del sistema completo di fissaggio per tetti in tegole
Cinque componenti lavorano insieme per realizzare un’installazione fotovoltaica impermeabile e strutturalmente solida su tetti in tegole
Perché gli appaltatori scelgono questo gancio
In mercati competitivi come l’Europa e il Sud-Est asiatico, l'affidabilità è un requisito imprescindibile.
I nostri ganci sono progettati per ridurre i tempi di installazione per gli appaltatori EPC, garantendo al contempo l'affidabilità strutturale necessaria per un valore duraturo nel tempo. Che si tratti di tradizionali tegole spagnole a S o di moderne tegole piane, questa soluzione regolabile elimina la necessità di tenere in magazzino più versioni distinte, semplificando sia la gestione dell’inventario che l’esecuzione dei progetti.

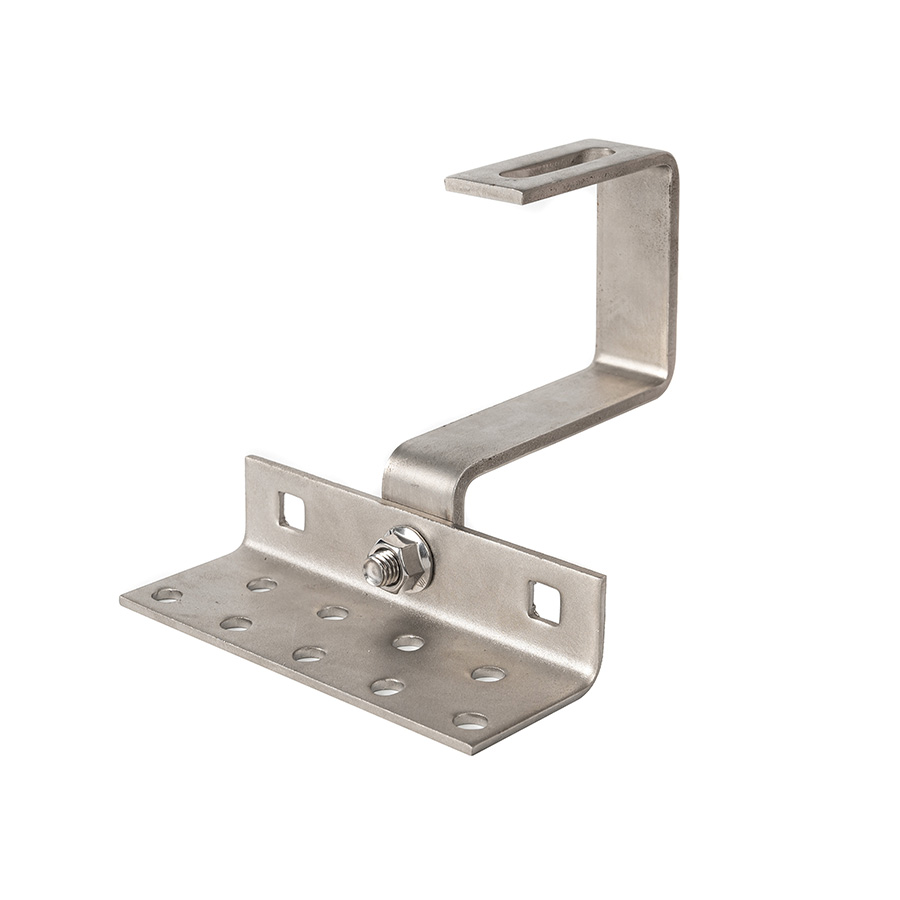

Progettato per un'installazione rapida e affidabile su tetti in tegole curve e piani
acciaio di spessore elevato da 6 mm
Corpo interamente in acciaio inossidabile SUS 304 per un’eccezionale resistenza alla corrosione in climi costieri e umidi.
regolazione dell’altezza da 9 a 27 mm
Gamma di altezza in tre passi tramite fessure per viti da 9 mm × 18 mm. Consente di adattarsi a diverse curvature delle tegole senza ricorrere a componenti personalizzati.
Viti incluse
Spedito con 2 viti in acciaio inossidabile per legno da 5/16" × 3". Non è necessario ordinare separatamente ulteriore hardware.
piastra di base larga 140 mm
La piastra di base ampia distribuisce il carico sull’intera travatura, riducendo lo stress puntuale e migliorando la resistenza al vento.
fessura per rotaia da 10 mm × 38 mm
La fessura standard accetta la maggior parte delle rotaie di fissaggio in alluminio AL6005-T5. Supporta sia orientamento verticale che orizzontale.
garanzia del prodotto di 10 anni
La garanzia completa copre i difetti di materiale in condizioni normali di installazione. Assistenza garantita dal produttore.
Specifiche tecniche complete
Modello: Gancio per tetto in tegole spagnole solari, montaggio inferiore (TRH-BM-SS6)
| Specifiche | Valore |
|---|---|
| Materiale | Acciaio inossidabile SUS 304 (interamente in acciaio) |
| Spessore dell'acciaio | 6 MM |
| Larghezza della piastra di base | 140 mm |
| Regolazione dell'altezza | 9 mm per gradino (3 gradini = 9 / 18 / 27 mm) |
| Fessure per viti di fissaggio | 9 mm × 18 mm |
| Fessura per fissaggio del profilo | 10 mm × 38 mm |
| Viti di fissaggio incluse | 2× viti in acciaio inossidabile per legno da 5/16" × 3" |
| Tipo di montaggio | Montaggio inferiore (binario sopra la superficie della piastrella) |
| Tipi di tetto compatibili | Piastrelle spagnole, piastrelle piane, piastrelle curve, piastrelle in argilla |
| Orientazione del pannello | Verticale e orizzontale |
| Tipo di pannello | Con cornice e senza cornice |
| Trattamento superficiale | Acciaio inossidabile naturale spazzolato — nessun rivestimento necessario |
| Garanzia | 10 anni |
| QMO (campioni) | 5 PCS |
| MOQ (vendita all’ingrosso) | 50 pezzi |
Dimensioni principali a colpo d'occhio
Guida Passo Passo per l'Installazione
Per una guida dettagliata su come ottenere una finitura di livello professionale, consultare la sezione Installazione
Rimuovere le tegole
Sollevare le tegole curve o piane in corrispondenza di ciascun gancio per esporre la travetta di legno sottostante.

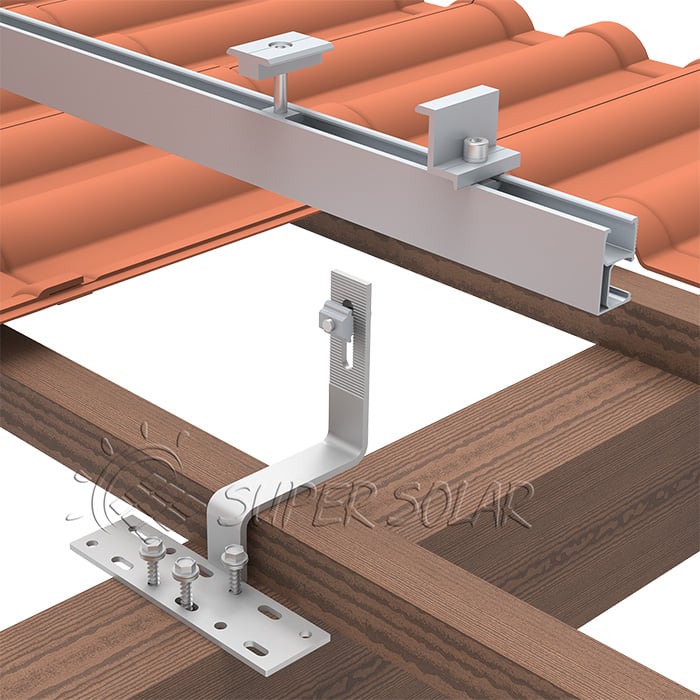

Segnare e forare
Segnare la linea centrale della travetta. Praticare i fori pilota. Applicare il sigillante impermeabile prima di avvitare le viti in acciaio inossidabile incluse, da 5/16" × 3".
Regolare l’altezza del gancio
Scegliere un gradino di altezza da 9, 18 o 27 mm in base al profilo della tegola. Stringere saldamente la vite di regolazione.
Sostituire le tegole
Far scorrere nuovamente le tegole intorno al braccio dell’ancoraggio. Nella maggior parte dei profili di tegole spagnole è necessario tagliare pochissimo o per nulla le tegole.

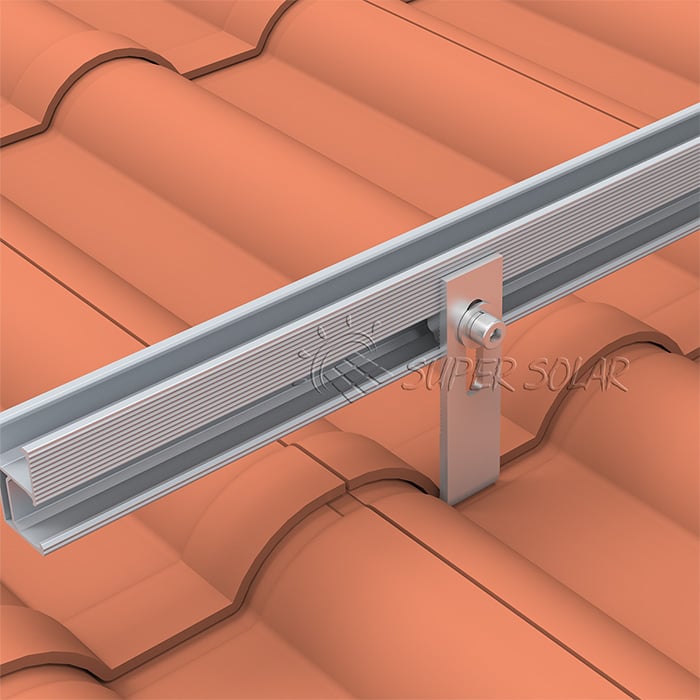

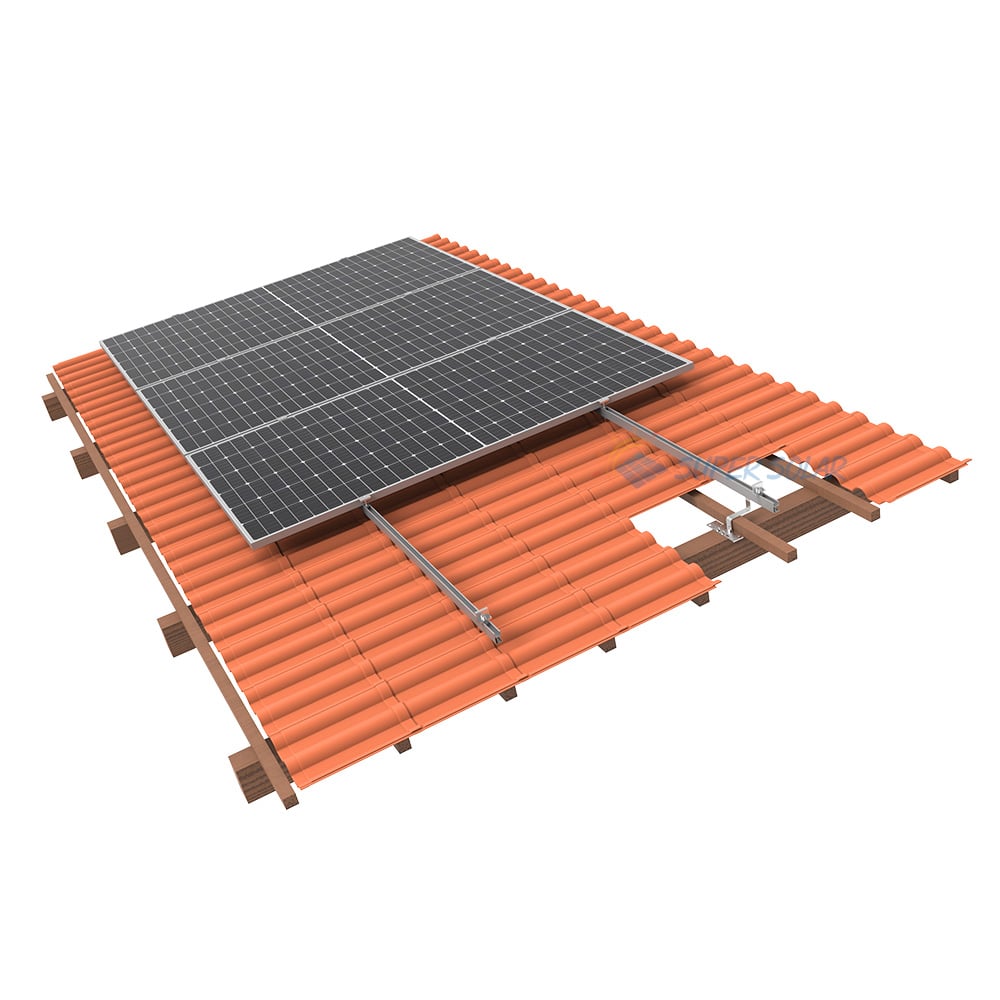

Fissare la rotaia
Inserire la rotaia di montaggio in lega di alluminio AL6005-T5 nella fessura dell’ancoraggio. Collegare le sezioni della rotaia mediante giunti per rotaie (Parte B). Livellare e serrare con coppia specificata.

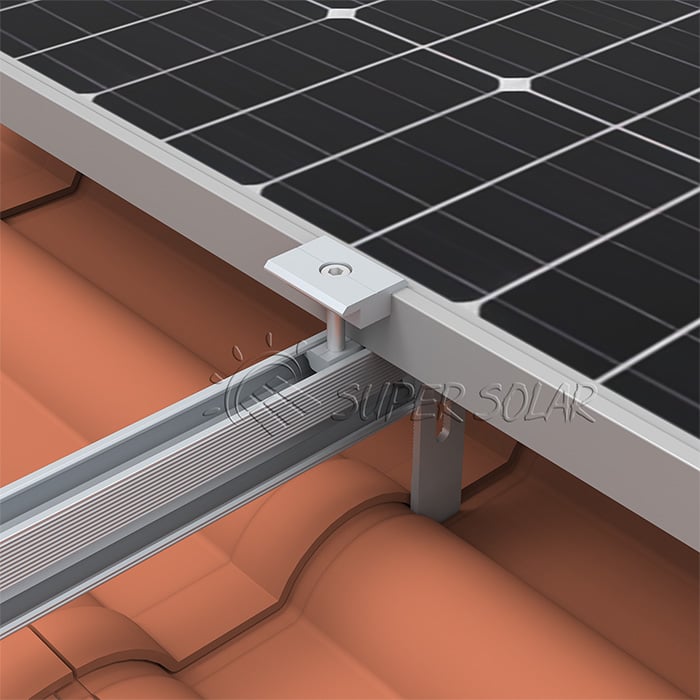

Installare i pannelli
Posizionare i pannelli solari sulle rotaie. Fissarli con morsetti intermedi (Parte D) tra i pannelli e morsetti terminali (Parte E) ai bordi dell’impianto.

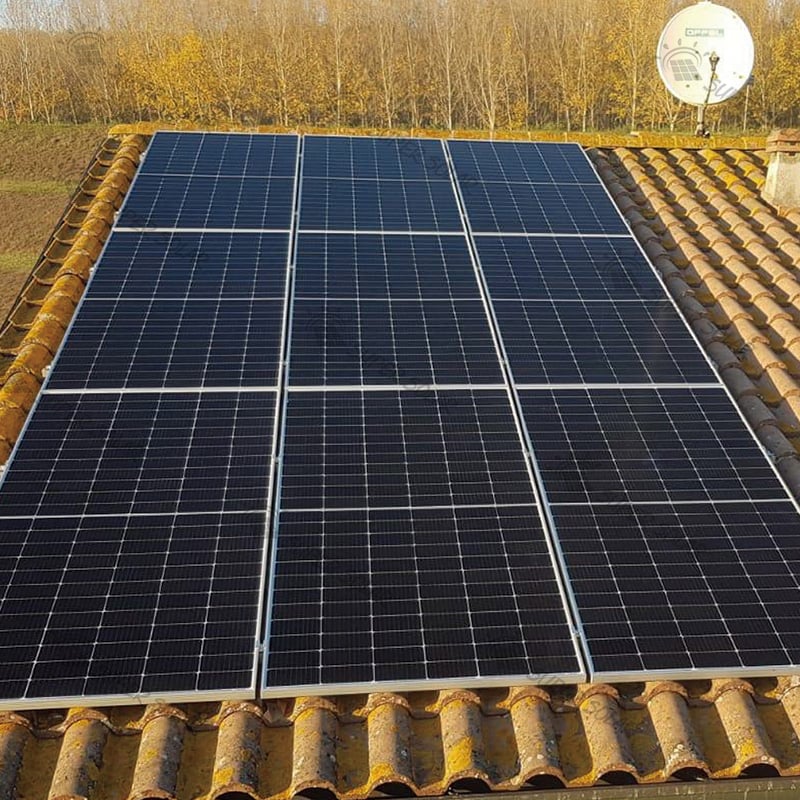

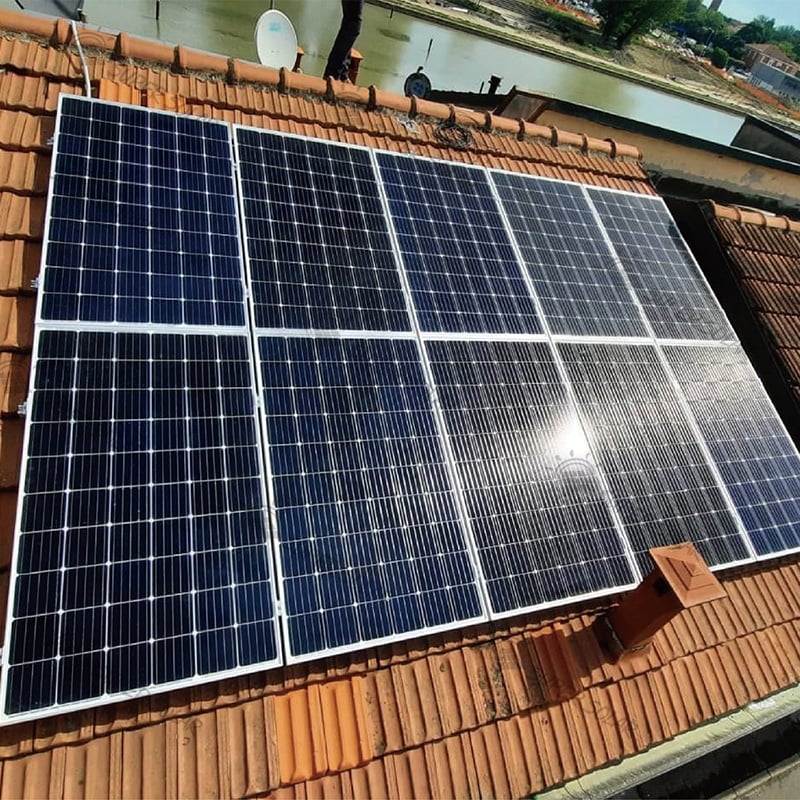

Ispezione finale
Verificare la coppia di serraggio di tutti i fissaggi, il livellamento delle rotaie e l’allineamento dei pannelli. Confermare l’impermeabilizzazione in corrispondenza di ciascun punto di penetrazione dell’ancoraggio.

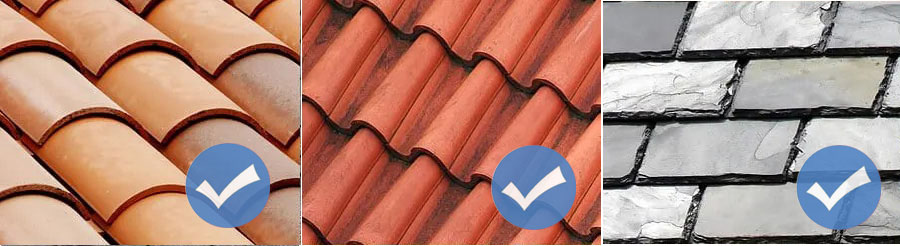

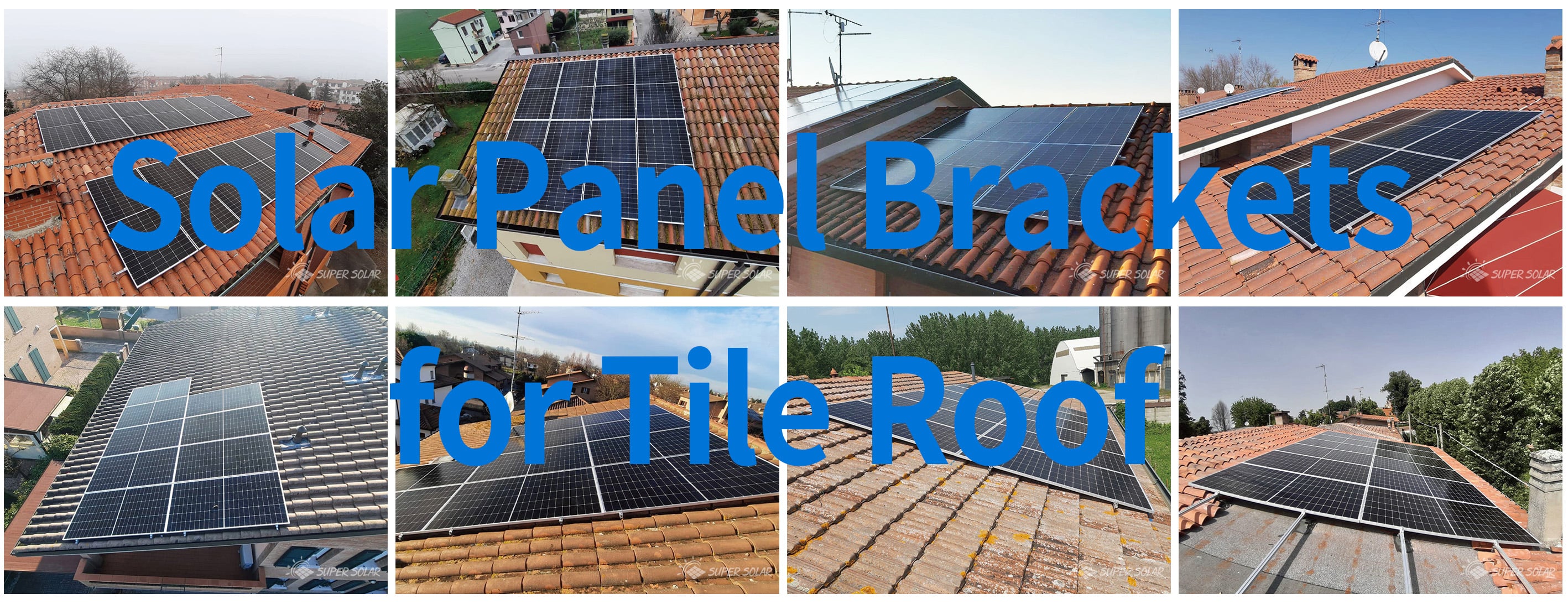

Tipi di tegole per tetti compatibili
Un unico sistema di ancoraggi per i profili di tegole residenziali più diffusi
Un’offerta completa: soluzioni chiavi in mano per tutti i tetti in piastrelle
Questo gancio regolabile è ideale per le piastrelle piane e spagnole standard, ma rappresenta soltanto una parte del nostro ampio ecosistema di sistemi di fissaggio solare. Sappiamo che ogni tetto è unico, motivo per cui offriamo una gamma completa di ganci per piastrelle progettati per adattarsi a qualsiasi profilo di tetto a livello globale.
Dalle tradizionali piastrelle in argilla mediterranee alle moderne piastrelle piane in calcestruzzo, fino alle speciali piastrelle ad incastro tipo pantile, abbiamo la soluzione adatta al tuo progetto.

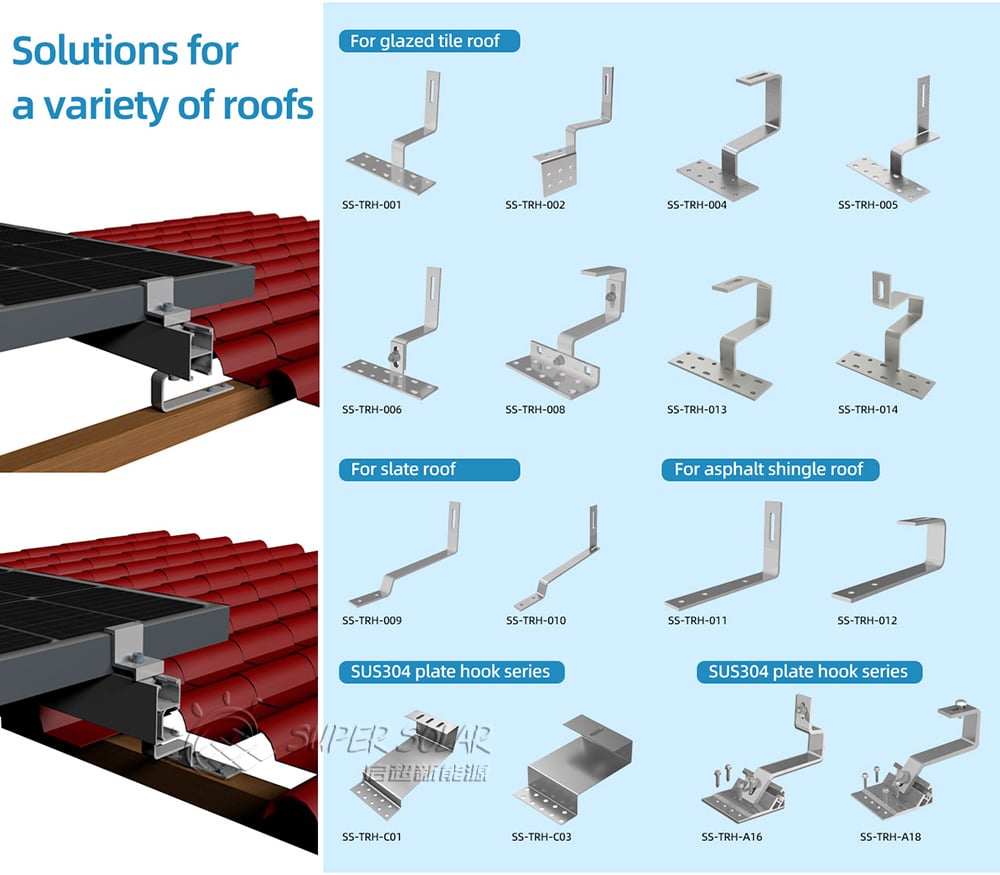

Il nostro catalogo ampliato di ganci per piastrelle include:
Opzioni fisse e regolabili: progettate per adattarsi a diverse profondità delle capriate e altezze di sgombro.
· Design con montaggio laterale e montaggio inferiore : offrono la massima flessibilità per la configurazione di binari prescelta.
· Realizzazioni su misura : disponibili su richiesta per soddisfare specifici codici edilizi regionali e requisiti legati a condizioni climatiche estreme (carichi elevati di vento/neve).
· Indipendentemente dalla forma delle tegole o dalla complessità dell’installazione, forniamo componenti hardware affidabili e certificati, necessari per eseguire l’installazione in tempi rapidi e garantire la sicurezza del progetto.
Domande frequenti
Domande frequenti degli installatori e degli acquirenti
Un gancio con montaggio inferiore si fissa alla capriata del tetto al di sotto della tegola e si estende verso l’alto attraverso gli spazi tra le tegole, mantenendo il binario vicino al piano del tetto e richiedendo un taglio minimo delle tegole. Un gancio con montaggio laterale si fissa invece al lato della capriata e sporge verso l’esterno. Il montaggio inferiore è preferito per le tegole spagnole e per quelle piane, poiché distribuisce uniformemente il carico e consente un’installazione a profilo più basso.
Nella maggior parte dei casi, no. Il sottile braccio del gancio da 6 mm passa tra o attraverso i naturali spazi presenti nelle piastrelle spagnole e in quelle piane. Per profili molto stretti potrebbe essere necessaria una piccola intaglio, ma il braccio stretto riduce significativamente questa esigenza rispetto a supporti più spessi.
La fessura da 10×38 mm è compatibile con la maggior parte delle comuni rotaie di fissaggio in alluminio AL6005-T5 utilizzate nei sistemi fotovoltaici residenziali, inclusi i profili standard da 35 mm e 40 mm. È compatibile con viti a T M8 e morsetti standard. Contattaci con il modello specifico della tua rotaia per una conferma.
L’acciaio inossidabile SUS 304 offre un’eccellente resistenza alla corrosione nella maggior parte degli ambienti, compresa un’esposizione costiera moderata. Per località con salinità molto elevata entro 500 m dal mare, offriamo su richiesta l’acciaio inossidabile marino SUS 316. Contatta il nostro team per verificare la disponibilità.
Gli ordini campione partono da 5 pezzi. La quantità minima d'ordine all'ingrosso è di 50 pezzi, con prezzi agevolati in base al volume. Spediamo i campioni in tutto il mondo, generalmente entro 3 giorni lavorativi. Utilizza il modulo preventivo qui sotto per iniziare.
La prassi standard prevede un gancio per ogni travetto, distanziati tra loro di 1,0–1,4 m lungo la guida e allineati ai travetti del tetto. Una tipica fila orizzontale di 4 pannelli richiede 3–4 ganci per ogni fila di guide. Contatta il nostro supporto tecnico per una revisione gratuita del layout, basata sulla tua zona ventosa e sulle specifiche dei pannelli.
