屋上設置の太陽光発電アレイは、建物に接触する部分の信頼性に等しくなります。瓦屋根の場合、その接触点は「ルーフフック（屋根用アンカーブラケット）」です。太陽光発電システム向けの可変式ルーフフックは、瓦と木製母屋の間に設置され、アレイ全体の荷重伝達経路——モジュールフレームからクランプへ、クランプからマウントレールへ、レールからフックへ、そしてフックから建物構造体へ——を支えます。この荷重伝達経路が適切に設計・選定されていれば、施工は迅速に行え、屋根の防水性能も維持され、アレイは数十年にわたり正確な位置に保たれます。一方、不適切に選定された場合、現場ではパッカーによる調整、瓦の切断、臨時の防水処理などが行われ、結果として漏水やレールの緩みといった恒久的なリスクを抱えることになります。
問題は、瓦屋根が均一でないことにある。瓦の厚みは製造ロットごとに異なり、野地板の桟（ばん）の位置は長い屋根面にわたってずれやすく、古い母屋（もや）はたわみ、また同じ建物内でも瓦の形状がフラット型、ローマン型、スペイン型、カーブ型などさまざまです。固定式フックは、高さと形状がそれぞれ1種類しかありません。そのため、施工者は不整合をそのまま受け入れるか、独自の対応策を考案するしかありません。これが、本格的な瓦屋根への太陽光発電設置工事において、可変式フックがプレミアムなオプションではなく、標準仕様として定着した実務上の理由です。また、調達担当者が、単なる外観説明ではなく、図面番号に基づいて「太陽光発電システム用可変式屋根フック」を指定するケースが増えているのも同様の理由からです。写真上ではまったく同じに見える2つのフックでも、実際に瓦の厚み、母屋の間隔、風圧上向き荷重などの条件が加わると、その挙動は大きく異なる可能性があるためです。
部品を三次元的に理解することが、適切な仕様を定める最も迅速な方法です。垂直方向では、フックが屋根材を越えてラフターに平らに確実に当たる必要があります。水平方向では、理想化されたグリッドではなく、実際のラフター中心間隔に合わせて配置する必要があります。横方向（左右方向）では、レールを一定の高さで保持し、太陽光パネルが同一平面に収まるようにする必要があります。これらの3つの要件を明確にした上でサプライヤーを比較すれば、その後の選定プロセスは、文書化・検証可能なチェック項目のみからなる短いリストになります。以下では、フックの種類、屋根への適合性、使用材料、およびサプライヤーが貴社のプロジェクトについて明示できるべき構造設計上の制約について順に解説します。
ルーフフックは、通常、その調整方法によって分類されます。これは、この単一の特徴が、当該フックが吸収できる現場の問題を決定するからです。各タイプの調整範囲および想定される破損モードについて説明できるサプライヤーは、実際の施工経験を持つサプライヤーである可能性が高いです。
瓦屋根における最も要望の多い機能は、垂直方向の調整機能です。フック本体は、母屋に固定される部分と、その上部の可動部分とが相対的に上下移動できる構造になっており、施工者は瓦の仕上げ面に合わせて高さを調整できます。そのため、瓦を切断したり、ワッシャーを重ねたりする必要がありません。コンクリート瓦の屋根では、パレットごとに瓦の厚みに目立ったばらつきが生じることがあり、改修工事では、当初施工されたものとは異なる製品が使用されている場合も少なくありません。垂直方向に十分な調整範囲を備えたフックを採用すれば、屋根全体に同一型番の部品を適用でき、施工時の瓦の破損リスクや、倉庫で在庫管理しなければならない品目数の両方を削減できます。調整範囲は、「単に調整可能」といった曖昧な表現ではなく、明確に定義された瓦の形状に対するミリメートル単位の数値で示す必要があります。なぜなら、複数のサプライヤー間で実質的に比較可能なのは、屋根面の実際のばらつき方向（すなわち垂直方向）における有効な調整量だからです。ほとんどの瓦屋根案件において、この単一の数値が、屋根全体に1種類の太陽光発電用可変式屋根フックを適用できるかどうか、あるいは瓦の厚みに応じて2種類のフックを別々に在庫管理する必要があるかを決定します。
水平調整は、レールの位置と垂木の中心との間の距離を調整するものです。垂木の間隔が不規則な場合や、モジュール配置が構造用格子と正確に一致しない場合、スロット付きまたはオフセット式のフックを使用することで、アンカーを木材の中心に固定したまま、レールをアレイの設置に必要な位置に配置できます。これは、幅の広いアレイで長いレールを用いる場合に特に重要です。なぜなら、各フックで生じるわずかな横方向の誤差が累積し、屋根全体に目立つ波打ったレールラインを引き起こす可能性があるからです。また、換気口や天窓枠などの障害物を避けつつフックの位置を調整する必要がある場合にも、横方向調整機能が有効です。このとき、レール全体の配置を変更する必要はありません。
新築の屋根で、瓦の種類が一定で、垂木の間隔が均一であり、かつ瓦の仕様が明確に分かっている場合には、固定式フックが依然として最適な選択肢です。コストが低く、設置時の調整も不要です。一方、これらの条件のいずれかが満たされない場合は、可変式フックが合理的な選択となります。特に2ピース構造の可変式フックは、垂木マウントとレールマウントを分離することで、既存建物への後付け工事（リトロフィット）を簡素化し、屋根材を剥がさずに部品交換を容易にします。実際の施工では、屋根面の広い平坦部には固定式フックを、周辺部・棟・貫通部・谷など、形状が不規則で風による上向き力（アップリフト）が最も大きくなりやすい箇所には可変式フックを併用する「混合配置」が一般的です。こうした設計が採用されたプロジェクトにおいて、太陽光発電システム用の可変式屋根フックは、まさに破損時に最も深刻な影響を及ぼす箇所——つまり、構造的に最も負荷がかかる箇所——で、最も重い構造的役割を果たしています。

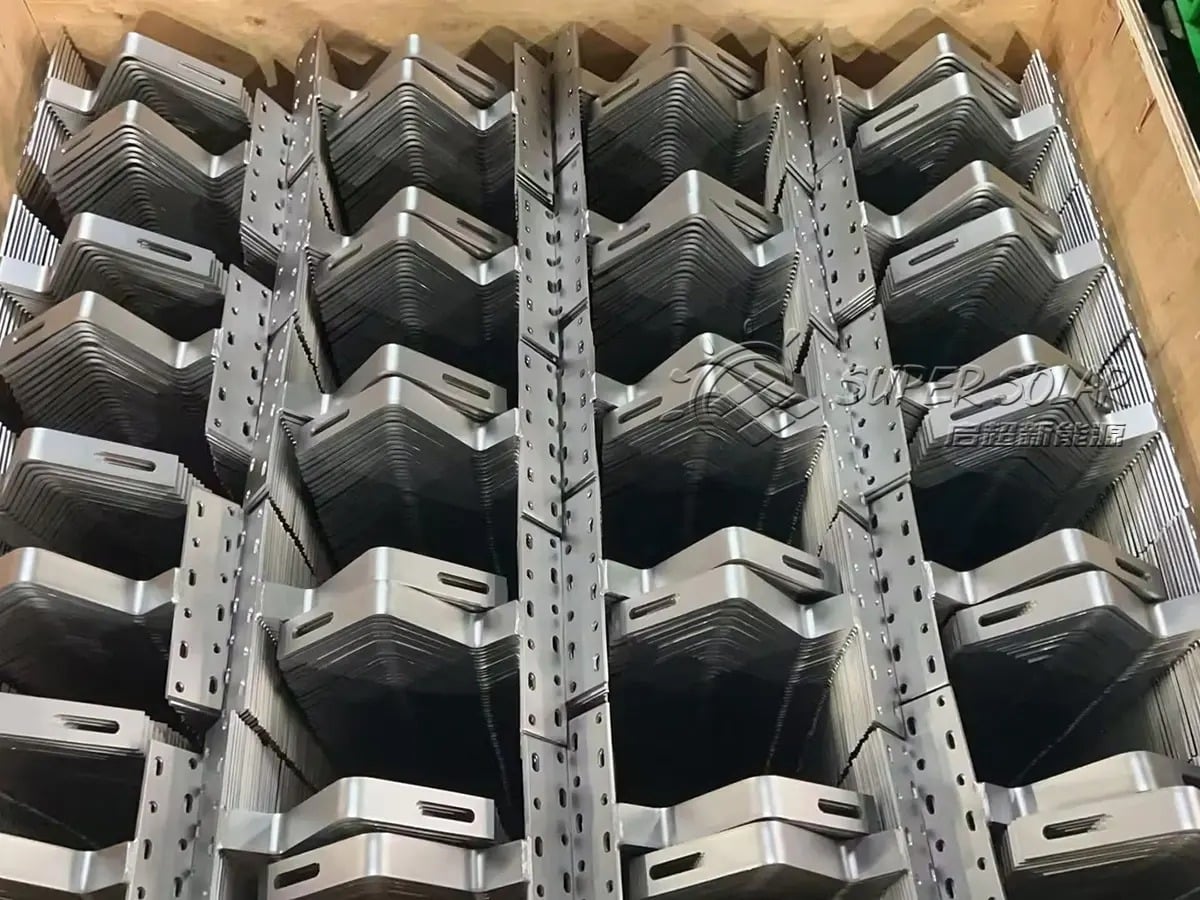

タイルの形状は地域ごとに異なります。ある市場でスペイン製のタイル屋根に適合するフックが、数百キロ離れた場所で使われる嵌合式（インターロッキング）タイルの形状には合わない場合があります。また、現地の設置基準では、フックの固定方法や必要なアンカー数が明確に定められていることがあります。自社内でエンジニアリング機能を有するメーカーであれば、タイルの形状、垂木間隔、および適用される地域規格に基づいたカスタムフック形状を設計・製造でき、承認用の対応図面も提供できます。流通業者にとって、この段階でOEMおよびODMの活用が重要になります。なぜなら、カスタム設計されたフック形状をプライベートブランド製品として自社ブランドで販売・包装できるからです。スーパーソーラー社は自社で ソーラールーフフック ステンレス鋼製のフックを製造しており、固定式と可変式の両タイプをラインナップしています。さらに、タイルの形状や垂木間隔に応じたカスタムフック設計の開発にも対応しています。
互換性とは、マーケティング上の主張ではなく、フックの形状と屋根材との物理的な関係です。以下のチェックリストは、実際にルーフフックが使用可能なケースと、代わりに他の固定方式を用いるべきケースとを明確に区別します。
粘土瓦およびコンクリート瓦は、ルーフフックの代表的な適用対象です。フックは瓦の間隙を通過するか、あるいは加工済みの瓦を貫通して下地の垂木に固定され、荷重を建物構造体へと伝達します。このとき瓦自体はほとんど荷重を負担しません。平らで低-profileなインターロッキング瓦では、フックがわずかに加工された隙間を通過できるため、取り付けが最もシンプルです。一方、高-profileで湾曲した瓦では、屋根材を越えてレールが水平面内に収まるよう、より背の高いフック本体またはより長い垂直調整範囲が必要になります。互換性を判断する上で特に重要な点は、瓦の勾配（傾斜角）、瓦の厚さ、垂木の間隔、および設置後に瓦やルーフフラッシングを元通りに復旧でき、目立つ損傷が生じないかどうかです。
ローマン型およびスペイン型は重量があり、通常は明確なカーブを描くように施工されるため、フックは波の谷部に収まる形状である必要があります（峰部の上に載せるタイプではありません）。平型タイルでは形状が単純ですが、無理にフックを押し込むと割れやすくなります。スレートはまた別の問題です。スレートは薄く、固定ピッチが狭く、不適切なドリル加工で容易に割れてしまうため、フックの選定にはスレート専用の形状と厳密な再設置方法が求められます。こうした多様な屋根材に対応するサプライヤーは、あるフックがどの屋根材形状に対応しているかを明示できるべきであり、「すべてのタイルに対応」といった汎用性を謳うべきではありません。
屋根フックは、すべての屋根に無理やり取り付けるべきではありません。立上り継手式金属屋根には、通常、穴を開けずに継手を挟んで固定する非貫通型セームクランプが用いられます。これにより、屋根の保証および防水層が守られます。トラペゾイダル形状や波形の金属板屋根では、板材自体が構造的な接合面であり、その形状がまったく異なるため、フックではなく、直接固定式ブラケット、ミニレール、またはクランプ式の取付構成が一般的です。フラットな膜状屋根（メムブレン屋根）では、通常、配重式または機械的固定式のシステムに傾斜フレームを組み合わせて使用します。こうした取付方式の適用範囲の境界を早期に理解しておくことで、屋上太陽光発電システムで最も高額な仕様ミス——すなわち、ある一種類の取付部品を万能的に適用しようとする誤り——を未然に防ぐことができます。これらの部品群の関係性については、「太陽光発電用マウントシステム部品の概要」でまとめられています。
互換性には構造的な側面もあります。フックは風による上向きの力（アップリフト）や積雪荷重を垂木に伝達するため、垂木自体も評価対象となります。木材の状態、垂木間隔、スパン、および1個のフックあたりの固定具の数など、これらの要素すべてが、この組み合わせが十分かどうかに影響します。アップリフトが特に重要な部位（たとえば棟部、隅角部、端部）では、通常、アレイの中央部（フィールド）よりもフックの間隔を狭く設定します。単一の汎用数値を提示するのではなく、プロジェクト固有の条件に基づいて風荷重・積雪荷重の計算を提供するサプライヤーは、実際の承認申請に使える資料を提供していることになります。スーパーソーラー社はプロジェクトごとに荷重計算を行い、EN規格、AS/NZS規格その他の国際的枠組みにも対応した設計調整が可能です。これにより、互換性に関する議論はカタログ写真ではなく、工学的根拠に基づいたものになります。
『ステンレス鋼』で終わる仕様書では、最も重要な2つの変数——具体的な鋼種と、実際のアセンブリがどの程度の負荷に耐えられるか——が定義されていません。
屋根フックは通常、SUS304またはSUS316のステンレス鋼で製造され、同材質のステンレス製ファスナーが用いられます。内陸部や遮蔽された場所では、一般的にSUS304で十分です。一方、沿岸部、高湿度地域、および塩素イオンや汚染物質を含む工業地帯では、モリブデン含有量によるピット腐食および隙間腐食への耐性向上のため、SUS316がより適しています。この区別は重要です。なぜなら、フックは太陽光発電アレイにおいて最も露出度が高く、通気性が悪く水分が滞留しやすい瓦の下に設置されることが多いためです。また、異種金属接触も制御する必要があります。そうでないと、フックが隣接部品との電気化学的（ギャルバニック）反応によって、その腐食を促進してしまう可能性があります。
可調整フックも、荷重に耐えられる部品であり、可調整性があるからといって、明確な許容荷重を定義する必要がなくなるわけではありません。ほとんどの市場において、屋根上の太陽光発電アレイの設計は風による上向きの力（ウィンド・アップリフト）によって支配されます。特に、その臨界圧力係数は、中央部ではなく、縁部、角部、および棟部で大きくなります。一方、積雪荷重はこれとは逆方向に作用し、寒冷地では設計を支配する要因となり得ます。特に、棟やパラペットの背面などに雪が堆積する場合が該当します。設計上の限界は、フックの許容荷重、垂木への固定部の許容荷重、および垂木自体が反力を受ける能力の3つを組み合わせて評価されます。いずれかの要素が不明な場合は、一律の間隔ルールを適用するのではなく、プロジェクトごとに個別に計算を行うことが安全な対応です。
すべてのフックは屋根材に穴を開けます。そして、その穴をどのように補修するかが、5年後に屋根から雨漏りが発生するかどうかを左右します。防水対策としては、通常、水がフックの軸部を沿って流下しないよう設計された適切なフック形状、水流方向に重ねて設置されるフラッシングまたは加工済み瓦の配置、および必要に応じてブチルゴムやEPDMなどのシーリング材を用いた接合部の密封が組み合わされます。施工手順は使用材料と同様に重要です。たとえ優れた品質のフラッシングであっても、重ね方向が逆であれば、結局は雨漏りの原因になります。可変式フックは、この点で間接的に貢献します。なぜなら、カット加工の量や詰め込み瓦の数が減ることで、水が侵入しやすい箇所が少なくなるからです。
材料の等級および表面状態、基準プロファイルに対する調整範囲、定格荷重の作用方向、母屋への固定要件、推奨されるシーリング構造、および瓦を復元した状態での組立断面図（スタックアップ図）について、メーカーに確認してください。また、適用される規格または試験基準も併せて照会してください。これらの6項目について書面で回答を得られることは、サプライヤーが当該部品を自社で製造・設計している（単なる販売業者ではない）という明確な証拠となります。さらに、設計者が、選定した太陽光発電用可調式屋根フックが屋根に「適合」している（単に「取り付け可能」であるというだけでなく）ことを、客観的な根拠を示して明言する際にも、同様の6項目が不可欠です。
最終段階は、技術的作業と同様に事務的手続きが重要です。まず仕様を完全に確定させ、その後で商取引条件を詰めていきます。
屋根全体のフック取付位置を示すプロジェクト図面を、部品の仕様書ではなく別途ご提出ください。この図面では、フック間隔とレール配置、モジュール配置、構造用グリッドとの整合性を確認し、端部およびコーナー部において間隔が狭まる箇所を明確に特定する必要があります。また、プロジェクトで構造計算書の提出が必要な場合は、その荷重計算も、上記と同じ設計条件に基づいて行う必要があります。新しいフック形状や新しい瓦形状の場合には、実物サンプルに加え、代表的な屋根区画への試験設置（パイロット施工）を実施することで、議論を重ねるよりもはるかに不確実性を低減できます。
フックが承認されると、実際のリスクは一貫性へと移行します。押出成形およびプレス成形の公差、穴の位置、材質等級については、ロットごとに厳密に管理する必要があります。なぜなら、高さが数ミリメートルだけ変動するフックを使用すると、大規模なアレイ全体でレールラインが目立って平面から外れてしまうためです。流通業者や複数年にわたるプログラムにおいては、その形状仕様が今後どの程度の期間生産継続されるか、また代替注文を元の仕様とどう一致させるかについて、事前に確認しておく価値があります。通常、各ロットごとの材質試験報告書および寸法検査結果が、その証拠となります。
仕上げおよび包装仕様、プライベートラベル対応の可否、標準納期およびカスタム納期、および緊急時向けに在庫品の迅速出荷の可否を確認してください。スーパーソーラーでは、標準のルーフフックモデルを短納期で出荷できるよう在庫管理しており、注文数量に応じてカスタム仕様の製品はやや長い生産サイクルで対応しています。また、商用および技術承認を並行して進められるよう、図面・サンプル・工場価格表を要望に応じて提供いたします。量産発注前に、試験または設計への適合確認のためのサンプルもご提供可能です。
調整可能なフックは、屋根の寸法に不確実性や変動性がある場合にこそ、そのコストを正当化します。たとえば、新設の屋根で使用する瓦の種類が1種類に確定しており、垂木の間隔も標準的で、過去の改修履歴がない場合には、固定式のフックで十分適切です。一方、瓦の厚みにばらつきがある、垂木の間隔が不規則である、既存の屋根材を再利用または交換する、あるいは太陽光パネルのアレイが棟・谷・貫通部など複雑な形状をまたぐ場合などには、調整可能な屋根用フックを採用することで、瓦のカット作業の削減、再訪問（コールバック）の減少、レール面の平坦性向上といった効果により、通常は導入コストを十分に回収できます。
万能のフックは存在せず、ある部品を万能解として扱うことは、設置失敗のよくある原因です。タイル屋根やスレート屋根では、母屋に固定するフック式アタッチメントを用い、その形状は屋根材の断面形状に合わせて設計されています。立上げ継手（スタンドシーム）金属屋根には通常、貫通しないシームクランプが使用され、トラペゾイダル波板やコルゲート波板には直接固定式ブラケット、ミニレール、または屋根クランプが用いられます。それぞれの屋根タイプには固有の荷重伝達経路と防水構造があり、アタッチメントは常に屋根構造から外側へ向かって選定すべきです。
屋根の被覆材の種類および形状、瓦の厚さおよび勾配、垂木の材質および中心間隔、設置エリアと建物上での位置、モジュールの寸法および配置、設計風荷重および積雪荷重（適用される基準規格を明記）、現場が沿岸部である場合の必要な材料等級、およびその他の地域の建築基準や承認要件を提出してください。また、典型的な屋根断面および、棟、谷、既存の貫通部など、施工が困難な箇所の写真も添付してください。これらの情報をもとに、サプライヤーは汎用的なカタログ掲載品ではなく、具体的な図面、調整可能な範囲、および荷重算定書を提供できます。
部品単位ではなく、システム全体として評価してください。フックの軸部に沿って水が構造体内部へ侵入しないこと、ルーフィング材および仕上げ用タイルが水流方向に重なり合っていること、シーリング材が被覆材および想定される温度条件と適合していること、そして復旧方法が現場の平均的な作業者でも再現可能であることを確認してください。プロジェクトにおける各異なる屋根状況ごとに、復旧詳細図を提示してもらい、タイル交換後も設計が機能し続けるかどうかを検証してください。なぜなら、タイル・フック・ルーフィング材の接合部こそが、屋上漏水の多くが発生する箇所だからです。
