台形断面の金属屋根は、その優れた性能から広く採用されています。この成形鋼板は剛性が高く、排水性に優れ、母屋（パリン）間の長大スパンに対応でき、また比較的低コストで大規模な商業・産業用屋根面にも適用可能です。しかし、これらの特性は太陽光発電設備の設置という観点では、ある特定の構造設計上の課題を生じさせます。すなわち、鋼板自体は薄いため単独で荷重を支えることができず、実質的な構造支持部材は鋼板の下方、つまり母屋に存在するという事実です。台形断面屋根への太陽光発電用架台の設計において、設計者が判断を下すすべての要素は、この一点に集約されます。すなわち、固定金具はリブまたはパン部を貫通して母屋に確実に接続され、鋼板の防水機能を損なわず、さらに屋根全体にわたって数千カ所に及ぶ固定作業を繰り返しても、屋根被覆材の強度を低下させてはなりません。これが本件の根本的な課題であり、したがって、台形断面屋根への太陽光発電用架台選定は、単にブラケットのカタログを参照するだけでは決して解決できないのです。
リブは形状にも制約を与えます。台形断面の鋼板は、リブの中心間隔が一定のピッチで繰り返される構造になっており、リブ間に形成されるパン（凹部）は、母屋（パーリン）間のスパンに応じて上下に起伏します。固定部材は、スパン中央ではなく、支持する母屋上に設置する必要があります。このため、実際の固定位置は建物の構造（母屋配置）によって決まり、モジュール配置とは無関係です。モジュール配置と母屋グリッドが一致しない場合、設計者はレール間隔を調整するか、二次部材を追加することになります。この判断は、ブラケット自体の選択よりも、材料費や施工期間に大きな影響を及ぼします。
一度だけ設置される屋根と、25年間にわたって維持管理される屋根との間には、大きな違いがあります。金属製屋根材への貫通穴は、適切にシーリングされない限り、長期的なリスクとなります。また、摩擦力に依存するクランプは、想定された形状ではなく、実際の継手やリブの形状に基づいて検証する必要があります。主流の3つの取付方式——フルレール式、ミニレール式、および直接固定ブラケット式——は、それぞれ異なる方法でこれらの課題に対応しています。

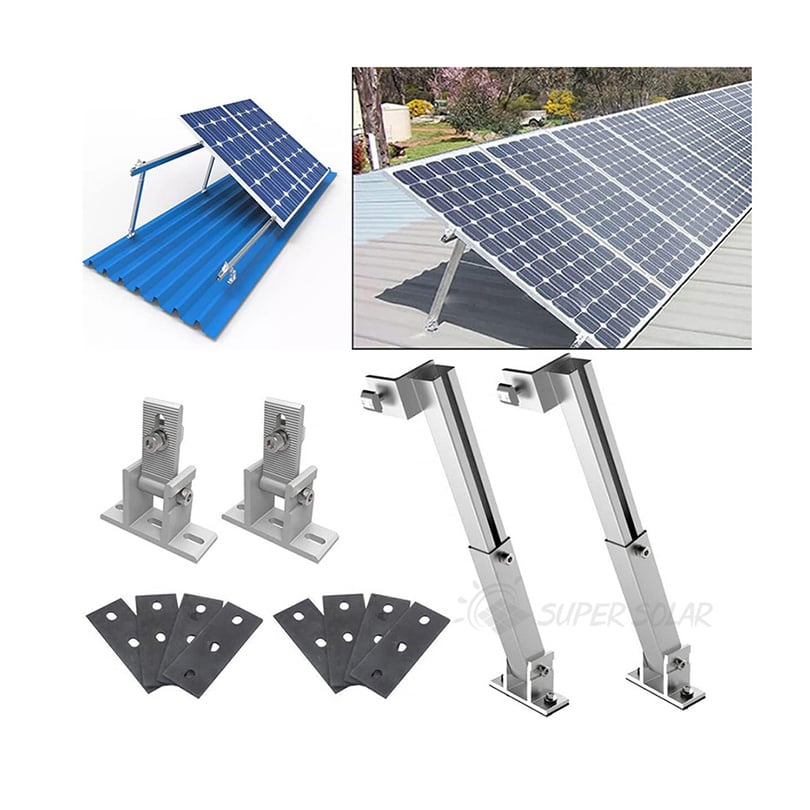

直接固定式ブラケットおよびクランプは、台形波板の上に直接設置され、多くの場合穴開けを必要とせず、短いスペーサーでレールまたはモジュールを支持します。クランプ式製品はリブの形状に合わせて設計されており、リブの立ち上がり部をしっかり把持し、荷重を波板材を通して下層のパーリンへと伝達します。一方、ねじ止め式の製品では、自己穿孔または自己タップ式のファスナーを波板材に貫通させ、シーリングワッシャーまたはカロットカバーを用いて気密性を確保します。この方式の利点は部品点数が少ないことです。つまり、部品数が少なく、材料も少なく、作業工数も少なくて済みます。台形波板屋根における太陽光発電用マウントシステムの比較では、パーリン間をレールが橋渡しする必要がない限り、この方式が通常、キロワットあたりの材料コストが最も低くなります。ただし、この方式には波板材を補強する機能が一切ないため、設計はリブの形状、波板材の厚さ、およびその特定のリブ形状においてファスナーが確実に気密性を確保できる能力に大きく依存します。
ミニレールとは、アルミニウム製の短尺プロファイルを屋根材に間隔を空けて直接固定し、太陽電池モジュールをその短辺方向にレールに挟み込む方式です。あらかじめ開けられた穴により位置決めが容易になり、レールの下にはゴムまたはEPDM製ガスケットを配置して屋根材のコーティングを保護し、雨水の侵入リスクを低減します。この方式は、荷重が屋根に与える負担を軽減でき、フルレールグリッドと比べて材料使用量が少なく、部品点数も少なく、施工が迅速であるため、トランプ型および波形の金属屋根で広く採用されています。ただし、経済性を実現する短い支持スパンゆえに、モジュールは屋根材自体の構造的健全性に大きく依存します。そのため、設計者は通常、この方式を強風や積雪の少ない、あるいは全くない環境向けのソリューションとして扱い、汎用的な標準手法とはみなしません。
フルレール式は、屋根の上に独自の構造面を構築します。アンカーは母屋または下地に達し、レールは連続して設置され、モジュールはレールにクランプで固定されます。トライポール（トラペゾイダル）鋼板では、アンカーは通常、母屋にセルフタッピングねじで固定されるL字型フット、あるいは貫通部を密閉するための専用キャップ付きルーフスクリューです。波形ファイバーセメント板では、木製下地に適したハンガーボルトが用いられます。また、下地が鋼製の場合には、硬化ドリルポイント付きソーラーファスナーを使用します。この方式は材料費が最もかかりますが、設計上の自由度も最大です。つまり、レール間隔を屋根材の形状に左右されず設定でき、モジュールの交換も容易であり、屋根材を変更することなく、より高い荷重に対応できる構造設計が可能です。
まず、屋根材のシートから始めます。シートの厚さは、ねじ止めによる確実なねじ込み（スレッド・エンゲージメント）が得られるかどうか、およびクリップによる締め付け時にリブが変形しない程度の保持力が得られるかどうかを左右します。リブの形状は、クリップがリブの断面形状に適合するかどうか、また固定部がリブの立ち上がり部分に正確に載るか、それともシートの平らな部分（パン）に設置せざるを得ないかを決定します。屋根勾配はブラケット自体には直接影響しませんが、排水経路を変化させ、その結果として防水処理の重要度や、固定部周辺に雨水が滞留する可能性の有無を左右します。プロファイル形状および勾配は、一般配置図から読み取るのではなく、現場で実際に測定してください。図面はしばしば数回の改訂を経ており、現状と乖離していることが多いからです。また、シートの表面仕上げ（コーティングの有無など）も確認しておくとよいでしょう。コーティング付きシートでは、固定部の防水材が異なる場合があります。さらに、現状の屋根が歩行可能かどうかを確認することも重要です。経年劣化したシートは、施工時の作業員の通行に耐えられない可能性があるためです。
金物の取り付けには、その下に構造材が必要です。まず、プーリンの種類、間隔、厚さ、材質を特定し、その後、所定の深さまで貫通できるかどうか、また断面を損傷したり、下方に突出したりしないかどうかを確認してください。モジュール配置によってプーリン同士の間に金物を取り付ける必要がある場合、選択肢は以下の3つです：レール間隔を調整する、補助レールまたは補助プーリンを追加する、あるいは支持なしスパンを長くしてそれに伴う荷重増加を受け入れる。これはトラペゾイダル屋根工事において、施工後期に発生するコスト増の最も一般的な原因であり、モジュールの発注前に解決するのが最も容易です。有効な検討方法として、価格見積もりを行う前に、提案されたモジュール配置図にプーリン配置グリッドを重ね合わせて確認することをおすすめします。この重ね合わせにより、レール線が構造材上に正確に位置するか、それとも追加材料が必要かが一目でわかります。広い屋根では、この20分程度の確認作業が、守ろうとする部材のコスト以上に節約につながることが日常的にあります。
屋根の端部および隅角部では、中央部（フィールド）に比べて上向きの風圧（アップリフト）が大幅に高くなるため、採用する設計手法に関わらず、これらの部位では通常、固定間隔を狭める必要があります。積雪荷重は下向きに作用し、特に勾配が緩やかで、雪が棟やパラペットに堆積しやすい寒冷地では、構造設計上の支配的荷重となることがあります。腐食環境に応じて、材料およびコーティング仕様が選定されます。例えば、レールおよびブラケットにはアルマイト処理されたアルミニウムが用いられ、コーティングは沿岸域、工業地帯、または農業地帯といったそれぞれの雰囲気に適した仕様が指定されます。これらの要素は相互に関係しており、風荷重に対しては十分な性能を持つシステムでも、不適切な表面処理が施されていれば、所有者が求める耐久性を満たすことができません。
金属屋根は温度変化に伴って膨張・収縮します。同様に、長いレールを連続して設置した場合も、その長さ方向に同様の動きが生じます。固定方法は、こうした予期される動きを妨げず、ファスナー部やシーリングワッシャー部に疲労破壊やせん断破壊を引き起こさないよう設計する必要があります。通常、これはレール継手部および固定用スロットが長手方向の動きを十分に吸収できること、またアンカーが実際の荷重方向に対して十分な剛性を有していることを確認することを意味します。短い屋根では見落とされがちなこの点は、長い屋根では無視できない重要な要素です。さらに、モジュールの配置とも密接に関係しており、動きを許容する固定方式と許容しない方式は互換性がなく、サプライヤーはどちらの方式を提供しているのか、またその理由を明確に説明できる必要があります。
直接固定式やクランプ式は部品点数を減らし、屋上での作業時間も通常短縮できます。ミニレールは中間的な選択肢で、フルレール式のグリッドに比べて部品点数は少なく、一方でモジュールごとの作業リズムは同様に規格化されています。フルレール式は最も多くの材料を必要とし、組み立て工程も増えますが、レイアウト上の問題を設計変更なしに吸収でき、後からのモジュール追加・変更も容易です。風圧が小さい低層倉庫の屋根では、単純な方式が明確に有利となる場合があります。一方、風圧が厳しく揚力対策が必須の露出型工業用屋根では、単純な方式で節約した材料費が、後に補修工事によって帳消しになることがよくあります。また、数量積算時に見落とされがちな部品も忘れずにカウントする必要があります：レール継手、アースクリップ、ケーブルマネジメント部品、およびすべての貫通部におけるシーリング部品です。大規模な倉庫屋根では、こうした小部品が設置工事費の相当な割合を占めることもあり、納入遅延時に最初の施工工程を滞らせる要因にもなりやすい部品です。
部品点数は物流上の変数でもあります。直接固定式ブラケットやミニレールは密にパッキングでき、経済的に輸送できるため、小サイズの段ボール箱や予測可能な運賃を必要とする流通業者やECチャネルに適しています。一方、フルレール式システムは長尺の押出成形品を用いるため、輸送中の適切なサポートと現場での慎重な取り扱いが必要ですが、その代わりに、レールのプロファイル単位での一括購入や任意長へのカスタマイズが可能です。調達担当者が複数の見積もりを比較する際には、各選択肢が運賃、保管スペース、および現場での切断作業量に与える影響を確認すべきです。これらの要因は、単価の差額を上回ることが頻繁にあります。コスト感度の高い商業プロジェクトでは、設置用マウントキットの納入コストに占める運賃および取扱費用の割合は非常に大きくなることがあり、技術的に十分な最もシンプルな解決策が入札で勝利する理由の一つでもあります。
決定事項を固定された順序で進めてください。まず、屋根材の形状、厚さ、仕上げを確認します。次に、パルリンの種類、間隔、および確保可能な固定深さを確認します。その後、適用される規準に基づき、設計風荷重および積雪荷重を算出し、エッジゾーンおよびコーナーゾーンを特定します。そのうえで、これらの条件を満たす最もシンプルな取付金具シリーズを選定し、その後に初めてモジュール配置および材料数量の最適化を行います。見積り依頼前にこれらすべての情報を求めてくるサプライヤーは、実質的な設計作業の有用な部分をすでに担っているのです。逆に、トラペゾイダル屋根用太陽光発電マウントの見積りが、パルリン間隔について一切質問せずに提示された場合、それは設計ではなく、あくまで参考価格とみなすべきです。スーパーソーラー社は、 トラペゾイダル屋根用太陽光発電マウント クランプと ミニレールシステムを それぞれ独立した製品シリーズとして製造しているのは、最適な選択が現場の状況によって異なるためであり、実際に使用する太陽電池モジュールの型式およびラッキング設計に応じて、適切なクランプとレールを無償でマッチングするサービスを提供しています。
ミニレールは、屋根材がリブの規則的なパターンを持つ波板で、風荷重および積雪荷重が中程度であり、設置の迅速性や材料の経済性が長期的な設計の柔軟性よりも重視される場合に有利です。また、積雪がほとんどまたは全くない熱帯・亜熱帯地域において、コストを重視する住宅や小規模商業施設の屋上工事にも適しています。一方、荷重が大きい場合、屋根の形状が不規則な場合、太陽電池モジュールの配置がパルリン（横桁）のグリッドから逸脱する場合、あるいは所有者が運用期間中にアレイの再構成を想定している場合には、フルレールシステムがより適した選択となります。
いいえ。立上げ継手屋根は、貫通させずに継手部にクランプを装着するよう設計されており、継手の形状には専用の非貫通型クランプが用いられます。一方、ミニレールは、固定部が実際に下地構造体まで到達するねじ止め式金属屋根構造向けに設計されています。立上げ継手部にドリルで穴を開けたりねじ止めしたりすると、継手部が損傷し、屋根の保証が無効になるだけでなく、修復が困難な漏水経路が生じるため、これら2種類の屋根は、設計段階から別個のケースとして取り扱う必要があります。
シート自体には構造的機能がないためです。固定部品の耐荷重性能は、その下にあるパーリンによって発揮されます。また、パーリンの配置間隔は、太陽光発電アレイではなく建物の構造設計によって定められます。もしレールの配置がパーリン同士の間に位置してしまうと、荷重が建物構造に伝達される経路が失われ、風圧（上向きの力）により固定具がシートを引き抜いてしまうおそれがあります。適切な対応としては、パーリンの間隔に合わせてレール間隔を調整する、補助材を追加する、あるいは、所定の計算書に基づきギャップを跨ぐことが確認された支持構造を選定する、のいずれかです。現場で無理やりレール間隔を変更することは、波板金属屋根における早期の屋根損傷の最も一般的な原因であり、台形断面屋根への太陽光発電設置計画では、常にモジュール配置ではなく、まず建物構造から設計を開始する理由でもあります。
シートのプロファイル図および実測厚さ、仕上げおよびコーティングの種類、プーリンの材質・断面形状・中心間隔、屋根勾配、設置エリア（建物上の位置を含む）、モジュールの寸法および配置方向、設計風荷重および積雪荷重（適用される基準規格を明記）ならびに非貫通式固定の要否について、すべて情報を収集してください。リブのプロファイル写真に巻尺を併記したものが、文章による説明よりもはるかに有用です。これらの情報が揃えば、サプライヤーはクランプ・レール・緊結部品の具体的な組み合わせおよびそれに応じた防水処理方法を提案できます。
