L型フットとルーフフックは、見た目が非常に似ており、どちらも曲げ加工された小さな金属部品で、太陽光発電用屋根マウント金具として販売されています。この表面的な類似性こそが、調達時に混同されやすく、仕様ミスの多くが構造計算ではなく部品リストの段階で生じる原因となっています。実際には、これら2つの部品は異なる屋根タイプ（屋根構成）に属し、異なる荷重伝達経路を想定して設計されています。ルーフフックは屋根材を貫通して母屋に固定することを目的としており、一方、屋根用太陽光発電マウント向けアルミニウムL型フットは、金属屋根材の上に設置され、その上にレールを支持することを目的としています。したがって、両者の選択は単なる好みの問題ではありません。屋根材の種類、下地の材質、およびその屋根で可能な固定方法によって決まります。つまり、屋根材の下地を無視したアルミニウムL型フットの仕様は、不完全なものとみなされます。
この点を誤ると、実際には高額な費用がかかる場合があります。波板などの成形金属板に使用されるフックは、しっかり固定できる部分がなく、板を歪めてしまいます。また、瓦屋根にL型足場金具を使用すると、本来貫通を想定していない箇所で屋根材を貫通させることになり、瓦自体に荷重をかけることになります（本来は垂木に荷重をかけるべきです）。こうした2つの誤りは、数か月後に雨漏りやレールの緩み、屋根材のずれとして表面化しますが、仕様策定段階で短時間の構造検討を行うだけで、いずれも回避可能です。以下では、2つの部品それぞれの役割を明確に分け、設置位置を定義し、発注前に確認すべき材料および荷重に関する諸条件を示します。
屋根フックとは、木製の垂木に固定され、その後、瓦の上を越えて立ち上がり、その上部にレールを取り付けるための成形ストラップです。その形状は屋根材によって決まります。すなわち、フックは瓦の厚みを十分にクリアし、曲面を持つ瓦の輪郭内に収まり、かつ垂木の上面に平らに着地して、所定の固定具を確実に取り付けられるだけの長さを確保する必要があります。瓦はもろく、構造材ではないため、フックは意図的に瓦を介さずに荷重を伝達し、瓦に締め付け力が加わらないように設計されています。調整可能なタイプでは、瓦の厚みや垂木の位置のばらつきを吸収するために、上下および左右方向への微調整が可能です。これにより、瓦のカット作業が削減され、屋根全体でのレールの整列精度も向上します。

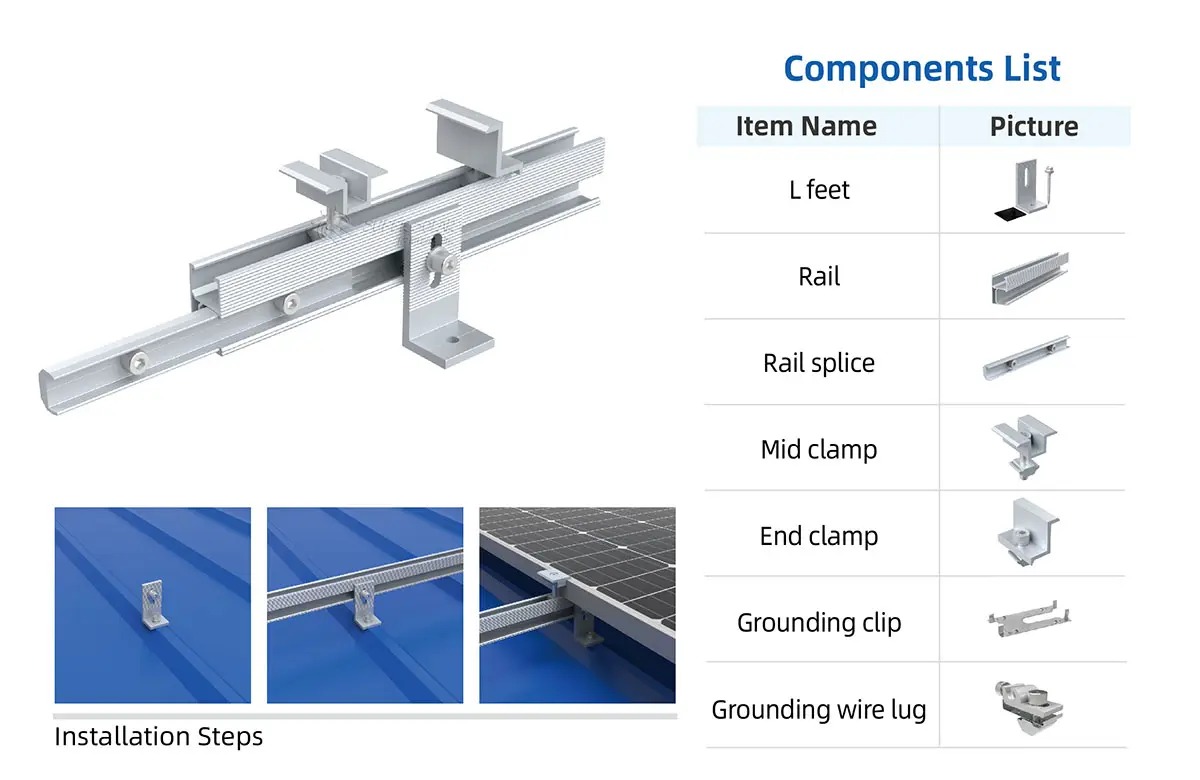

L型フットは、金属板またはその下地に取り付けられる角形ブラケットで、水平面を呈し、そこにレールをボルトで固定します。トラペゾイダル屋根や波板屋根では、通常、パリン（小屋梁）にセルフタッピングねじで固定され、貫通部にはシーリングワッシャーまたはカロット（円錐形カバー）が装着されます。このブラケットは短く剛性が高いため、屋根材を跨ぐのではなく、荷重を短距離で伝達することを目的としています。高さは、レールがリブの立ち上がり部をクリアできるよう指定されることが多く、穴配置は、一方の面にはレール用ボルト、他方の面には固定用ねじを受けるように設計されています。この短い作動距離こそが、屋根用太陽光発電マウント向けアルミニウム製L型フットの本質的な特徴であり、そのため、細長く柔らかい形状ではなく、コンパクトで剛性の高い形状になっているのです。
決定的な違いは下地です。フック式は、連続的で寸法安定性のある木製野地板（垂木）に依存します。L字金具式は、所定の間隔で受材（小屋束や母屋など）で支持された屋根下地材（合板など）に依存します。瓦屋根には下地材がなく、金属屋根には瓦がありません。したがって、ある一方の下地にのみ機能を発揮する部品は、他方の屋根では固定する対象がまったく存在しません。また荷重方向にも違いがあります。瓦屋根におけるフック式は通常、長いレバーアームで作用し、木製野地板への確実な埋め込みが求められます。一方、L字金具式は短いレバーアームで作用し、薄い下地材やその直下にある構造材（受材など）への留め具の咬み込みに依存します。部品一覧表上でこれらを単純に代替可能な選択肢とみなすと、両者の作用メカニズムが無視されてしまいます。特に高価な失敗例として、価格が1個あたり安かったという理由だけで、金属屋根用のアルミニウム製L字金具を瓦屋根に使用してしまうケースがあります。
粘土瓦、コンクリート瓦、平瓦、ローマン瓦、スペイン瓦、曲面瓦などの屋根材は、フック式取付が適しています。 slate（スレート）は特殊なケースで、表面が割れやすく、固定ピッチが狭いため、専門的な取扱いが必要です。これらのすべての屋根材では、荷重が母屋に伝達され、雨水の流れに沿った方向にフラッシングを用いて屋根材が再施工されます。瓦の厚みにはばらつきがあるため、通常は可変式フックが推奨されます。また、フックを仕上げ面に直接調整できるため、パッキングによる調整よりも再施工の信頼性が高まります。特定の瓦形状が特殊な場合は、瓦の形状および母屋間隔に基づいたカスタム設計のフック形状が一般的な対応策です。
台形断面および波板形状の屋根材には、ミニレールや直接固定ブラケットとともにL型足場金具が使用されます。設計上の課題は、L型足場金具が適合するかどうかではなく、固定位置がどこになるかにあります。というのも、屋根材単体では耐荷重能力が低く、荷重をパーリンまたは二次構造材まで確実に伝達させる必要があるからです。木材下地の上に波板状のファイバーセメント板を施工する場合は、アダプタプレート付きハンガーボルトを用います。鋼製下地の場合は、硬化ドリルポイント付き緊結部品を用います。また、台形断面金属板やサンドイッチパネルには、対応するキャップ（カロット）付き屋根用ねじが一般的です。これらは、概念的には同じ役割を果たす異なる緊結部品であり、適切なものを下地の種類に応じて選定します。
立上げ継手屋根は、別途検討が必要です。継手部が把持用に設計されているため、通常は貫通しないクランプ式金具が適切な固定方法となります。このタイプの金具は、垂直継手、バルブ継手、丸継手およびシステム屋根に対応しています。ここでL型足場金具を用いると、継手部に穴を開ける必要があり、屋根の防水構造を損ない、通常は保証も無効になります。この第3の金具群が存在することからも分かるように、重要なのは「2種類のブラケットのうちどちらが優れているか」ではなく、「目の前の屋根に最も適した固定方式は何か」という問いです。
大型建物では、屋根の種類が複数組み合わされることが多く、たとえば瓦葺きの勾配屋根部分、金属製の低勾配屋根部分、植栽エリア、パラペットラインなどがあります。各ゾーンはそれぞれ独立して仕様を定める必要がありますが、特にこれらの境界部（接合部）における細部の設計が、最も不整合を起こしやすい箇所です。信頼性のある提案書には、瓦葺きエリアにおけるフック間隔、金属屋根エリアにおけるL型支持金具（L-foot）の間隔、および両者が接する部位の明確な配置計画が示されていなければならず、これらすべてが同一のレール配置および同一の設計荷重に基づいて整合が取られている必要があります。スーパーソーラーは 太陽光発電用L型支持金具 金属屋根向けと ソーラールーフフック 瓦屋根向けのものを、明確に区別された別々の製品シリーズとして提供しており、その理由はまさにこの点にあります。また、価格表ではなく、実際の屋根材に応じて適切な部材を選定できるよう、無償のシステムマッチングサービスも提供しています。
L型フットは通常、AL6005-T5アルミニウム合金で製造され、ステンレス鋼製ボルトと組み合わせることで、軽量でありながらねじ部の強度と耐食性を確保しています。ルーフフックは、引張りおよび曲げ荷重を受ける薄肉部品であり、長期間湿った環境にさらされるため、より多くがSUS304またはSUS316などのステンレス鋼で製造されます。いずれのシステムでもレールは通常、アルマイト処理されたアルミニウム製であり、アセンブリ全体としては必然的に異種材料が混在します。その混在を健全に保つのが、ファスナーの選定です。
腐食性能は、一般的な主張ではなく、設置場所に応じて明示する必要があります。沿岸部や高湿度地域、工業地帯の大気、およびアンモニアや肥料の粉塵にさらされる農業用建物などでは、劣化が加速するため、より高品位のステンレス鋼、より厚いアルマイト処理層、または塗装仕上げを採用することが推奨されます。金属屋根では、金具も屋根材のコーティングと互換性を有している必要があり、接触面で相互に反応しないよう配慮しなければなりません。金属屋根工事においては、アルマイト処理されたアルミニウムとステンレス製金具の組み合わせが、実績豊富な信頼性の高い選択肢です。また、屋根材自体が塗装鋼板の場合には、電気化学的腐食（ギャルバニック腐食）を回避するために絶縁インターフェースを設けることが重要です。
両方の部材には、明確に定義された耐荷重能力が必要であり、単に腐食に強い材料で作られているという理由だけで十分とはなりません。屋外に露出した屋根では、風による上向きの力（アップリフト）が支配的となり、その力は屋根の端部、角部、および頂部に集中するため、現場中央部と周辺部との間で固定間隔を変える必要があります。寒冷地では積雪荷重が支配的となり、勾配の急な瓦屋根では雪が滑落して局所的な衝撃荷重を生じることがあります。また、2種類のアンカーは構造的に異なります。フック式は木材への埋め込み深さおよび引き抜き耐力を、L字型アンカー（L-foot）は鋼板または形鋼へのねじの噛み合い長さおよび鋼板の支持耐力をそれぞれ必要とします。両者に対して同一の固定仕様を提示する仕様書は、いずれのアンカーの特性も適切に説明していません。
金属板や長いレールは温度変化とともに伸縮します。そのため、固定部品はこの動きを吸収し、締結具の疲労破損やシーリング材の破断を招かないよう設計する必要があります。瓦屋根では、熱サイクルよりもむしろ湿気への対応が課題です。雨上がり後、屋根材の下に水が滞留するため、フックおよびその固定部品は長期間の濡れ状態にも耐えられる必要があります。こうした異なる使用条件は、いずれも「屋根材の種類が仕様決定の出発点であり、ブラケットのカタログではない」という同じ結論を裏付けています。両タイプの屋根において、耐久性に関する根本的な問いは同じですが、その詳細な検討ポイントは異なります。このため、乾燥した内陸地域で十分な性能を発揮するブラケットであっても、海岸地域における湿潤・乾燥の繰り返し条件下での評価を改めて行い、承認を得る必要があります。
屋根のカバータイプおよび形状、支持構造とその間隔、カバーの厚さ、設置エリアおよび建物上の位置、モジュールの寸法と配置、設計風荷重および積雪荷重（適用される基準を明記）、必要な材質等級および仕上げ、および地域ごとの承認要件を提出してください。代表的な屋根断面の写真（端部および棟部を含む）も添付し、屋根が新設か改修かを明記してください。これらの情報をもとにサプライヤーが、汎用的な提案ではなく、屋根用太陽光発電マウント向けに具体的なアルミニウム製L型足場の推奨案および図面を提示できます。
フック式は瓦の取り外しや再設置を伴うため、熟練した作業が必要で、特に脆弱な屋根材では作業が遅くなります。L型足場金具（L-フィート）は垂木への正確な位置決めと確実な防水処理が求められ、作業は比較的速いものの、穴の位置ミスには寛容ではありません。どちらの方式も、屋根周辺部における取付間隔の厳密な管理が共通して必要です。見積りを比較する際は、フックまたは足場金具に加え、レール、継手、クランプ、締結部品、防水材、フラッシングなど、すべての構成部品を含めた全体のセットで比較してください。たとえ金具本体の価格が安価でも、防水処理や追加の接続部品にコストが転嫁される場合は、実質的には安価とは言えません。いずれの方式を選択するにせよ、固定方法の失敗によるコストは、金具そのものの価格をはるかに上回ります。なぜなら、瓦の再設置やシート貫通部の再防水処理には、完工済みの屋根へ再訪問する必要があるからです。
初回発注の際は、実際のブラケットおよびその固定金具のサンプルに加え、材質等級、調整範囲（またはスタンドオフ高さ）、設計荷重に対する最大固定間隔、および推奨シーリング方法についてご確認ください。また、標準品およびカスタム仕様品それぞれの包装仕様および納期もご確認ください。スーパーソーラーでは、評価用の技術図面・荷重データ・サンプルを提供しており、標準L型フットモデルは短納期出荷に対応できるよう在庫を確保しています。一方、カスタム仕様品は生産期間が長くなります。さらに、設置業者・流通業者・卸売業者向けにOEMおよびODM対応も可能です。このような包括的なサポート体制により、仕様書は最初の設計図から量産再発注まで一貫して安定したまま維持されます。
実際には、L型足場金具を屋根のフックとして使用することになり、これは本来の用途に合っていません。瓦を浮かせた後、固定部は垂木まで到達し、さらに屋根材の上部に戻る必要があります。まさにフックの形状がこの作業に適しているのです。一方、L型足場金具はそのような経路に対応する長さも形状も備えておらず、無理に設置すると、防水処理や再施工が正しく行えない不適切な固定となってしまいます。瓦屋根では、瓦の形状に合った専用フックを使用するのが正しい方法であり、金属屋根用の金具を流用してはいけません。
ほとんどの場合、どちらも該当しません。立上げ継手（スタンドシーム）屋根には、通常、継手の形状に合わせてサイズ調整された非貫通式の継手クランプが使用されます。このクランプは、垂直継手、バルブ継手、丸継手および一般的なシステム屋根の継手形状に対応しており、屋根の防水構造およびメーカー保証を維持したまま、レールを継手の上部に設置できます。また、貫通を伴わない施工が可能なため、穴開けは一切不要です。波板屋根にはアルミニウム製L字脚（ルーフソーラーマウント用）、瓦屋根には瓦用フックがそれぞれ適切な選択肢であり、異なる屋根タイプ間でこれらの部品を混用することは、よく見られるが回避可能な仕様ミスです。
通常はそうですが、問題は屋根の形状がその価格差を正当化するかどうかです。瓦の厚さが均一で、垂木の間隔が規則正しく、屋根材が新しい場合は、固定式フックで十分であり、コストも安くなります。一方、瓦の厚さがパレットごとに異なる場合、古い屋根で垂木の間隔が不規則な場合、または太陽光パネルの配列が棟や谷、貫通部など複雑な形状をまたぐ場合は、可動式フックの方が、設置作業時間の短縮、瓦の交換費用の削減、再訪問（クレーム対応）の減少といった効果により、購入時の価格差を上回るコストメリットがあります。大規模な屋根では、ブラケット単位ではなく、設置面全体でコスト差を評価するのが最も適切です。
提案された部材が屋根材および下地と適合していること、材料の等級および仕上げが現場の腐食環境に適していること、固定間隔が標準的な値ではなく設計荷重に基づいて明記されていること、またシーリングやフラッシングの詳細が各々異なる屋根条件ごとに図面化されていることを確認してください。レール、継手、クランプ、および緊結具がオプションではなく、標準装備として含まれていることも確認してください。承認に必要な材料仕様書および荷重計算書を請求し、量産発注前に実物サンプルの提出を依頼して、形状および仕上げを実際に検証できるようにしてください。
