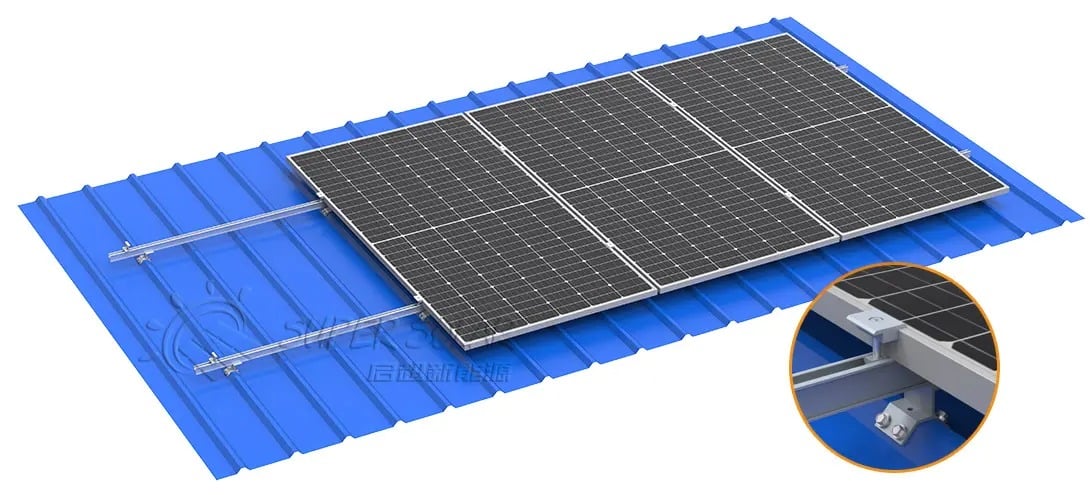

台形の金属屋根では、レールは最も多くの要件を同時に満たさなければならない部品です。これはL型足場金具または垂木にまで達する屋根用ねじで固定されなければなりません。また、モジュールフレームを適切な高さで挟み込む中間クランプおよび端部クランプを受けることができなければなりません。さらに、支持点間を跨いで設置された際に、設計上の許容変形量を超えてたわまないことも求められます。加えて、長期間にわたる温度変化や風雨にさらされても、これらの関係性を維持し続けなければなりません。設計者が台形トタン屋根向けの太陽光発電用レールを選定する際には、「抽象的に見てどの断面形状が最も強度が高いか」という問いではなく、「この建物の具体的な条件において、どの断面形状と固定方法および配置間隔の組み合わせが、すべてのインターフェース要件を満たすか」が、実用的な判断の鍵となります。
そのため、レール間隔、留め具の位置、最大荷重についての固定された汎用値は存在しません。それらを一律のルールとして公表しているサプライヤーは、実際には重要な変数を無視して単純化しています。間隔は、モジュールの形状、クランプの設置位置、パリン（母屋）の格子配置、設計風荷重および積雪荷重、そして現地の建築基準に依存します。留め具の選定は、屋根材（トタン板）と下地構造に応じて決まります。耐荷重性能は、これらすべての要素に左右されます。以下では、設計者が実際に検討する順序に従って各インターフェースを解説し、トラペゾイダル（台形）断面のトタン屋根向けソーラーレールの間隔を算出する前に、必ず確認しなければならない入力条件を明示します。
アルミニウム製レールは通常、構造的な剛性と耐食性を重視して（外観を目的としてではなく）、6005-T5合金から押出成形され、陽極酸化処理が施されます。一般的な断面サイズには40×40 mmおよび40×50 mmのプロファイルがあり、より高負荷に対応するため、50×50 mmや特注押出成形品も用意されています。40×40 mm断面は、軽量で負荷が比較的小さな金属屋根用太陽光発電アレイに適しています。一方、40×50 mm断面は、金属屋根、瓦屋根、地上設置など、より大きな支持力や高い取付高さが必要なさまざまな用途で汎用的に使用されます。特定のアクセサリとの接続を要する場合にTスロット型やH字型断面が採用され、高負荷環境では頑丈な構成が用いられます。ただし、実際の荷重条件が明確に把握できていることが前提となりますが、必要な最小限の断面サイズを選定することが、通常のコスト最適化手法です。
レールはクランプを受け入れ可能でなければならず、クランプはモジュールを受け入れ可能でなければなりません。フレームの厚さが制御変数となります。標準フレーム付きモジュールの多くは30～40 mmの範囲に収まり、多くのアレイでは45 mmのフレームも採用されています。したがって、『35 mm』または『40 mm』フレームに対応と明記されたシステムであっても、実際のモジュール仕様書と照合して確認する必要があります。単にその記載をそのまま信用するのは避けてください。モジュール上部では、クランプの高さおよび中間クランプの形状が、モジュール列間の間隔およびフレーム上の支持面積を決定します。モジュール下部では、レールのスロットまたは穴配置が、ブラケットで使用されるボルトまたはTボルトと一致しなければなりません。実際には、トラペゾイダル屋根における互換性不良のほとんどは、レールの強度不足ではなく、クランプとボルトの接合部に起因するものです。
レールは屋根の全長にわたって1本で設置されることがほとんどないため、レール継手およびその荷重伝達性能は設計段階から考慮する必要があります。継手は単なる位置合わせ部品ではなく、隣接するレール区間と同等の曲げモーメントおよびせん断力を伝達しなければならず、また固定点に対する継手の位置もその性能に影響を与えます。ブラケット位置におけるTボルト接合部では、スロットへの正しい嵌合状態を確認する必要があります。また、アースクリップなどの付属品にはそれぞれ固有のインターフェース要件があります。さらに、レールがケーブルマネジメント部品も兼ねる場合、クリップやコンジットがレールの構造断面を損なわないよう、このインターフェースも別途確認する必要があります。スーパーソーラー社は自社の ソーラーパネル取り付けレール レールを、規定されたクランプ互換性、レール継手および付属品インターフェースを備えた一連の押出成形品として提供しており、全体のアセンブリを部品ごとに個別に指定するのではなく、統合的に仕様設定できるようになっています。
レールは通常、L型フット、キャロット付き屋根用ねじ、または鋼板に固定されたレールマウントブラケットに取り付けられますが、固定位置は構造体上（構造材上）に設定する必要があります。トランペット型（台形）波板屋根では、これは通常、パリン（小梁）上を意味します。必要な位置にパリンが存在しない場合は、レールのピッチを変更する、補助材を追加する、あるいは設計上の制約を伴う長いスパンを許容するという選択肢があります。ボルトの向きも重要です：接合部は、設計時に想定された荷重方向に負荷されるように配置しなければなりません。また、位置ずれの許容を目的としてスロット穴を用いる場合でも、仕様通りに締め付けた際に所定のクリンチング力（挟持力）が確実に発揮される必要があります。この点は図面で最も見落とされやすい詳細ですが、トランペット型波板屋根への太陽光発電用レール設置において、解析通りの挙動を実現するかどうかを左右するまさにこの接合部なのです。
屋根材を貫通するすべての固定部は、漏水の可能性がある箇所であり、シール材は熱による伸縮、風圧による降雨、および屋根面の内外の気圧差に耐えなければなりません。一般的な対策としては、固定頭部の下にシーリングワッシャーまたはガスケットを配置し、さらにファスナーを保護するためのカロット（カバー）を組み合わせる方法が採られます。また、シーリング材は屋根材の塗装と化学的に適合していなければなりません。この点において施工品質が極めて重要です。たとえば、締め付けが強すぎてワッシャーが変形したり、傾斜した角度で穴を開けてシール材が平らに密着しなかったりすれば、適切な部品を使用していても漏水が発生します。レール式システムでは、シーリングの詳細仕様を、実際のレール断面形状に基づいて図面で明示する必要があります（口頭や文章での説明だけでは不十分です）。
金属板とアルミニウム製レールは、ともに温度変化により寸法が変化し、長尺の設置ではこの動きが増幅されます。設計にあたっては、個々の留め具にせん断力が過度に作用しないよう、レールの熱膨張・収縮を許容する構造とする必要があります。具体的には、継手部の詳細設計で動きを吸収できるようにすること、およびレールの全長にわたって留め具が過剰に拘束されないよう配慮することが一般的です。また、建物の伸縮目地を横断する場合、レールは連続させず、むしろそこで切断して分離する必要があります。こうした細部は図面パッケージ上ではわずかな記載にすぎませんが、システムが10年後も確実に密着しているかどうかを左右する大きな要因となります。
間隔を確定する前に、現場で実際の鋼板厚さおよびリブ形状を確認し、ファスナーが荷重下で鋼板を変形させたり破断させたりすることなく、所定の係合長さを確保できるかどうかを検証してください。薄い鋼板では引き抜き耐力が制限されやすく、これはしばしばレールの許容耐力よりも先に支配的な制約要因となります。鋼板の性能がぎりぎりの場合には、より広い支持面積を持つワッシャーの採用、異なる固定方法の検討、または補助部材の追加が必要になることがあります。代表的な断面を用いた試験を実施すれば、追加の解析を行うよりも迅速に不確実性を解消できます。鋼板の性能がぎりぎりである場合の検討結果は設計ファイルに記録しておく必要があります。これは通常、最終的な間隔が初期の概念設計と異なる理由を説明する根拠となるからです。
レール間隔はモジュールから決定されます。パネルの寸法、フレーム上での許容クランプ位置、およびモジュール自体の機械的荷重定格によって、クランプの設置位置およびモジュール端部からのレール距離が決まります。縦置き（ポートレート）と横置き（ランドスケープ）ではこれらの距離が異なり、両面発電型や大型モジュールの場合には、さらに厳格なクランプ配置ゾーンが適用されることがあります。このため、設計ファイルにおいては、まずモジュールのデータシートを最優先で確認する必要があります。また、モジュール選定が完了するまではレイアウトを最終決定してはなりません。プロジェクトの後期にモジュールの変更が生じた場合、クランプ位置やレールオフセットはフレームの幾何学的形状に基づいて算出されるため、レール配置を再検討する必要があります。単に従来通り有効であると想定してはいけません。
母屋の配置は、レールを支持できる位置を定め、それによってレールが支持点間でどの程度の距離を跨ぐかを決定します。より長いスパンには、より深い断面やより厚い壁、あるいは追加の支持が必要になります。トラペゾイダル屋根システムでは、レールの重量と支持点の間隔とのバランスを取ることが、主な材料最適化となります。また、母屋の配置は固定金具の取り付け位置も規定するため、レイアウトは構造体から上向きに設計を進め、その後でモジュール配置と整合を図るべきであり、逆の手順で行うべきではありません。トラペゾイダル鋼板屋根用ソーラーレールにおいては、母屋の配置が実質的にすべての設計要素がこれに合わせて調整せざるを得ない制約条件となります。
設計荷重はカタログからではなく、現場の条件に基づいて決定されます。露出屋根では風圧（アップリフト）が支配的となり、中央部に比べて端部、隅角部、棟部におけるその値は著しく高くなります。このため、レールおよび固定具の間隔は、通常、ゾーンごとに異なります。寒冷地では積雪荷重が支配的となり、これは屋根勾配や雪をためやすい構造要素の有無に応じて変化します。いずれの場合も、適用される現地の技術基準に照らして評価を行い、算出された間隔を明確に文書化する必要があります。これにより、現場での施工確認が可能になります。どの技術基準およびどの荷重ケースに基づいて間隔が決定されたかを明記できない設計は、本来の意味での「設計」とは言えません。
実務上の手順としては、まず屋根材および下地構造を確定し、次に太陽電池モジュールとそのクランプ領域を確認し、その後、設計用の風荷重および積雪荷重を設定します。続いてプロファイルを選定し、最後に間隔および支持位置を計算します。これらの手順の順序を入れ替えると、材料の過剰仕様や、実際には施工不可能な固定パターンが生じるおそれがあります。スーパーソーラー社のトラペゾイダル屋根用製品群については、以下の通りです。 トラペゾイダル屋根用太陽光発電マウント 製品ファミリーであり、同社ではレールのマッチングや構造計算を含む無料のプロジェクト設計支援を提供しており、これによりプロファイル形状、配置間隔、支持位置がプロジェクトの実際のデータに基づいて決定されます。
レールは通常、約2メートルから6.2メートルまでの長さで供給され、特殊な長さや事前パンチ穴付きのオプションも利用可能です。長いレールは継手数を減らしますが、取り扱いや輸送が難しくなります。一方、短いレールは継手数を増やします。トラペゾイダル屋根では、継手位置が支持部材およびモジュール配置と相互に影響するため、切断計画は屋上作業ではなく、設計段階で行う必要があります。また、寸法公差も重要です。大規模アレイにおいて平面から外れたレールは目立ちやすく、クランプの取り付けも困難になります。
材料の等級、表面処理方法およびその厚さ、各プロファイルごとの寸法仕様、風荷重および積雪荷重に対する荷重試験の証拠資料、および現場環境に応じた耐食性試験の実施状況について確認してください。また、ロットごとの材料試験報告書はトレーサビリティを確保するために重要です。さらに、当該プロジェクト向けに作成された構造計算書があれば、承認段階で部材間隔の根拠を明確に説明できます。行政機関への提出を要するプロジェクトでは、関係書類の内容と形式を、工事終了後にまとめるのではなく、プロジェクト開始時にあらかじめ合意しておくことが望まれます。加えて、提出される書類が自社の技術者が直接確認・評価できる形式（例：計算根拠を含む詳細な資料）で発行されるかどうかを確認することも重要です。根拠資料を伴わない単なる証明書だけでは、承認段階での説明・対応が困難になるためです。
長尺押出成形品は輸送中に保護する必要があります。輸出用包装には、通常、レール面に保護フィルムを貼り、硬質段ボール箱と鋼製パレットを使用します。これは海上輸送および航空輸送の両方に適しています。現場では、レールを平置きし、たわみによる永久変形を防ぐため十分な支持を行って保管してください。また、クランプの取付を妨げるようなスロット内のバリが残らないよう、適切な切断方法を採用してください。標準納期は通常1～2営業日程度ですが、カスタム押出成形品の場合はさらに長期間を要します。そのため、プロジェクト計画において、在庫品と受注生産品を明確に区別しておく必要があります。
いいえ。また、テーブルはあくまで出発点にすぎないと考えたほうがよいでしょう。支持間隔は、モジュールのクランプ部、パーリンの配置間隔、設計風荷重および積雪荷重、そして適用される地域の規準など、さまざまな要因によって決まります。これらの条件はプロジェクトごとに異なります。同じ屋根材形状を用いる2つの屋根でも、片方がより風当たりが強く、あるいは積雪荷重が大きいといった理由から、支持間隔が大きく異なる場合があります。サプライヤーとの打ち合わせで得るべき正しい成果物は、お客様のプロジェクト条件に応じて明確に記載された支持間隔であり、その根拠となる計算方法も併記されている必要があります。カタログから単に数字を転記したものではありません。
必ずしもそうとは限りません。断面が大きいレールは、より長いスパンやより大きな荷重を支えることができますが、その分コストが高くなり、屋根への重量負荷も増加します。また、異なるブラケットが必要になる場合があり、既に確定済みの設計を複雑化させる可能性があります。エンジニアリング上の目的は、所定の安全率を確保しつつ、要求される荷重条件を満たす最小限の断面サイズを選定することであり、支持間隔（ピッチ）も許容範囲内である必要があります。荷重が実際には不確実である場合や、将来的にモジュールの変更が見込まれる場合には、余裕を持った大型化（オーバーサイジング）も合理的な戦略となり得ますが、これはあくまで意図的な判断であり、デフォルトではありません。この判断は設計根拠書に明記する必要があります。
多くの仕様書が認めるよりも重要な役割を果たします。モジュールのフレーム厚さによって、使用可能なクランプが決まり、許容されるクランプ取付位置によってレールをモジュール端からどれだけ離して設置できるかが決まり、モジュールの機械的荷重耐性（メカニカルロードレーティング）によってフレームが耐えられる圧力が定まります。これらの制約を無視したレール配置計画は、レール自体としては構造的に問題なくても、モジュールに対しては不適合となる可能性があります。そのため、レール配置図を承認依頼する前に、必ずモジュールのデータシートを設計ファイルに含めておく必要があります。サプライヤーは通常、モジュールのデータシートを提示されれば、互換性の確認を迅速に行えます。したがって、最初の問い合わせ時にデータシートを添付しておくだけで、往復のやり取りを一回分省略できます。
印象ではなく図面に基づいて検証してください。各貫通タイプについて、留め具、シールまたはガスケット、カバー、および鋼板塗装部との接触状態を示す図面を用意する必要があります。留め具は、シール部品を変形させないよう規定の締付けトルクで確実に締め付けること、固定部品は鋼板に対して垂直に取り付けられること、またレールの切断端は水がたまらないよう適切に仕上げられていることを確認してください。大規模な屋根では、まず代表的な区画で初回検査を行い、その後、縁部や角部などの重点エリアを体系的に点検することで、トラペゾイダル（台形）波板屋根への太陽光発電用レール設置後の通電前に、ほとんどの不具合を検出できます。
