岩盤や硬質な土壌への太陽光発電用地上設置架台の設計：現地調査と基礎選定

なぜ岩盤地盤では設計の議論が変わるのか

岩盤が浅い場所や地盤が極めて硬い場所では、地上設置型太陽光発電システムの設置を容易にする前提条件のほとんどが成り立たなくなります。杭打ち作業は「拒絶（リファーサル）」で停止したり、機械に損傷を与えたりします。スクリューパイル工法は極端に遅くなったり、羽根が空回りしてしまったりします。コンクリート基礎のための掘削作業は、岩石を砕く作業へと変わり、それ自体がコストと特殊な重機を要するようになります。こうした課題を、事業性検討段階ではなく施工段階になって初めて発見した開発事業者は、通常、以下の3つの選択肢のいずれかを迫られます：設計変更を受け入れる、工期の遅延を受け入れる、あるいは当初の設計想定よりも高額な基礎工法を選択する——しかし、これらいずれの結果も避けられないわけではありません。なぜなら、岩盤や硬質土壌に対応した地上設置型太陽光発電用基礎は、事前に現場の地質特性を正確に把握・評価したうえで、意図的に設計することが可能だからです。

この特定の問題が事前準備を rewarded する理由は、地盤の難易度が均一でないためです。岩盤の深度は場所によって異なり、風化帯が健全な岩盤の上に存在したり、アレイの一端では硬質層が確認される一方で、他端ではその層が欠如していることがあります。単一の観測結果に基づいて設計された基礎は、現場のどこかで必ず誤りを含み、その誤りによるコストは、アレイの荷重が最も集中する箇所で最も高くなります。実用的な目標は、現場に実際に存在する変動性に対してロバストな、太陽光発電用地上設置型の岩盤地盤基礎設計であり、その根拠となる現場調査記録（何が、どこで確認されたか）も併せて整備することです。単一の観測結果のみに基づいて構築された硬質地盤基礎計画は、設計とは言えず、単なる推測に過ぎません——たとえ図面番号が付与されていても同様です。以下各項では、調査手法、基礎選択肢、および実務を可能にする文書化のあり方について述べます。

困難な地盤における現地調査

文献調査および予備評価

現地調査を実施する前に、既存の情報を活用して得られる知見から始めます。地質図、過去の現地調査記録、土地の歴史的利用状況、周辺での建設工事記録などは、岩盤が浅く存在する可能性や、掘削・施工時の挙動を推定する上で有用な手がかりとなります。また、現場を実際に歩いて観察する「ウォークオーバー調査」も有効です。路肩や排水路で露出している岩盤、土壌被覆が薄いことを示唆する植生パターン、あるいは近隣での採石作業や盛土・切土工事の痕跡など、こうした観察結果も重要な情報源です。文献・資料調査（デスクスタディ）そのものは設計を直接生み出すものではありませんが、その後の現地調査の規模や重点実施エリアを判断する根拠となり、ひいては調査費用を左右する最も重要な意思決定につながります。

試掘坑、ボーリング調査、および貫入拒否深度

現地調査に基づく実測値が、真の状況を示す根拠となります。試掘坑は狭い範囲における土壌の層構造および岩盤までの深さを明らかにします。一方、ボーリングやプロービングは、アレイラインに沿ったより連続的な情報を提供します。岩盤が浅い場所では、実際に採用する発電設備の設置方法を用いた貫入試験が特に有効です。これは、貫入が停止する深さ（拒絶深度）だけでなく、設置の難易度——すなわち工期および機材コストを左右する要因——も明らかにするためです。調査は敷地出入口のみで行うのではなく、アレイの列に沿って実施し、観測された地盤の変動性に応じて間隔を設定します。地層構造が変化する箇所では、調査間隔を密にします。

岩盤の層構造、風化状態および障害物の記録

抵抗が生じた深度、遭遇した地盤の種類（健全か風化しているか）、ボルダーや埋設構造物などの障害物の有無を記録する。また、硬層が連続しているか、あるいは孤立した隆起部を形成しているかも確認する。というのも、孤立した隆起部は汎用的な設計では対応できない局所的な問題を引き起こすからである。トレンチや試掘坑が確保できる場合は、露出した地盤断面を写真に撮り、その位置情報とともに保存する。こうした記録こそが、地盤の実態に基づいた基礎設計を可能にするものであり、単なる表形式の要約に基づく設計とは異なる。

地下水・排水・斜面

水は施工のしやすさと長期的な耐久性の両方に影響を与えます。地下水位が高いと、掘削作業が困難になり、排水処理を要するほか、場合によっては地上を掘らない設計手法へとシフトせざるを得なくなることがあります。また、地域の排水経路や地表流は、支持構造物周辺の浸食リスクや、傾斜地における切土面の安定性に影響します。アレイが斜面に段状に配置される場合、地表流の遮断自体が設計上の対応を必要とすることがあります（特に細粒土壌において）。段状配置では、上段からの地表流が下段の基礎を侵食しないかも確認する必要があります。

浅層の岩盤および硬質な土壌に対する基礎選択肢

マイクロパイル、岩盤アンカー、事前穿孔

地盤の強固な層が地表近くに存在する場合、その層にアンカーを固定することが、しばしば最も信頼性の高い手法です。あらかじめ掘削した孔に注入したグラウトで固定されたロックアンカーは、狭い設置面積で高い耐荷力を発揮します。また、鋼材製の芯材を有するマイクロパイルは、岩盤や地表直下のより硬質な地層へ荷重を伝達できます。杭やスクリューの設置前に、所定の深さおよび直径で事前掘削を行うハイブリッド工法も広く採用されており、これにより杭を「拒絶されるまで打ち込む」方式ではなく、あらかじめ形成された孔に据え付けることが可能になります。設計では、強固な地盤への必要埋込深さ、グラウト使用時のグラウト仕様、および埋設鋼材に対する腐食防止対策を明確に定義する必要があります。これらの手法は岩盤そのものの物理的性質に大きく依存するため、硬質土壌地盤の詳細調査によって地盤の実態が明らかになってから選定すべきです。

硬質または高密度地盤へのグラウンドスクリュー

一部の硬質な地盤では、ブレードが噛み込み、現場に障害物がない限り、アーススクリューは引き続き使用可能です。また、コンクリート不要、掘削土の発生なし、施工が迅速という利点も維持されます。ただし、その限界を尊重する必要があります。たとえば、密な砂利や岩盤では貫入が拒否され、障害物に当たるとブレードが損傷し、極めて硬いまたは乾燥した土壌では支持力が低下するため、実用性が制限されます。スクリューが所定の深さまで到達できない場合、支持力を確保するためには、埋め込み深さを浅くするのではなく、別の基礎形式を選択すべきです。なぜなら、支持力は埋め込み深さと地盤条件の両方に依存するからです。実際に現場で試験施工を行うことが、アーススクリューの採用可否を判断する最も信頼性の高い方法であり、太陽光発電用地上設置式架台の岩盤地帯における施工可能性について意見が分かれた際には、通常、これが最も迅速な解決策となります。

コンクリートパッド、バラスト、および地上設置式オプション

岩盤が地表またはその近辺に存在し、かつ荷重を支持地盤上に広く分散できる設計が可能で、さらに自重とアンカーによる引抜き抵抗が確保できる場合、コンクリート基礎は依然として選択肢の一つです。プレキャスト式やバラスト式の基礎は、現場作業が極めて少ないという利点がありますが、引抜きに対する検証が必要であり、また岩盤または地盤へ高い地盤反力（単位面積当たりの荷重）を伝達します。貫入が完全に禁止されている場所では、バラスト式の設計が唯一の設置手段となる場合があり、この場合、引抜き検証が全体設計において決定的な計算となります。

選択肢の比較

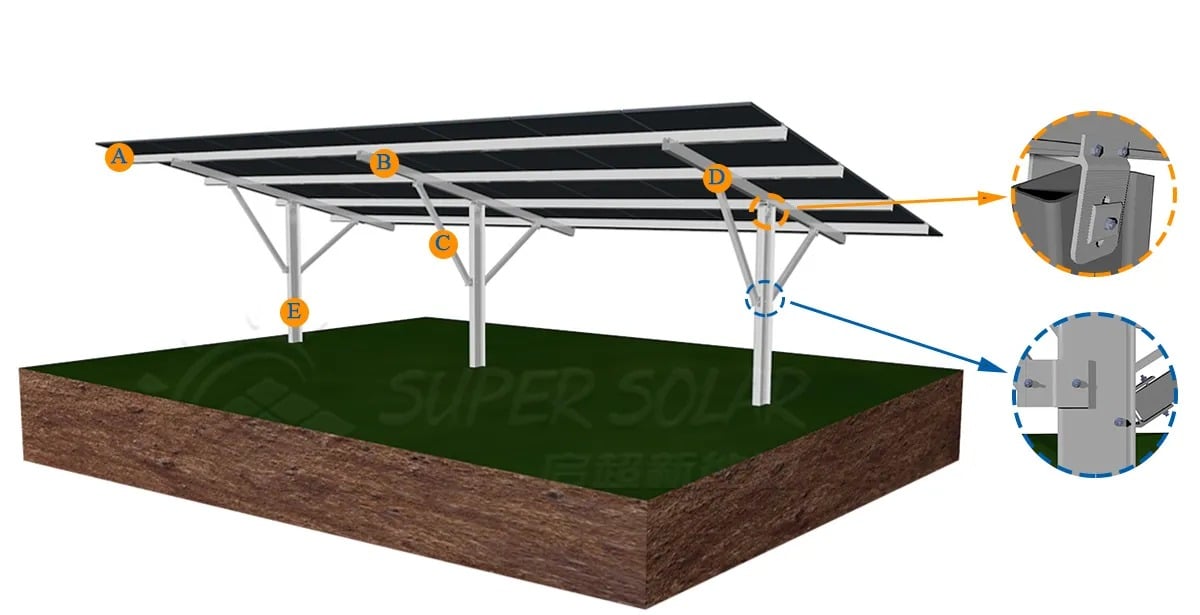

比較は、機器費、施工時間、掘削土の搬出および復旧を含む総設置コストに基づいて行うべきであり、単価による比較であってはなりません。また、現場で実際に記録された太陽光発電用地上設置型の岩盤質土壌条件に基づいて行うべきであり、表形式で示された平均値に基づくものであってはなりません。さらに、明確に定義された設計基準に対して比較を行う必要があります。これにより、地盤調査結果よりも実際の条件が悪化した場合でも、選定された基礎構造が正当化できるようになります。スーパーソーラー社の地上設置型製品群（「 地上設置システム概要 」に記載）は、構造物を現場の地盤条件に適合させることをコンセプトとして開発されており、同社では、自社の工学的知見および試験データをもとに、プロジェクト評価を無料で提供しています。これにより、基礎構造、接合部、ラッキング構造を実際の地盤条件に応じて一体的に設計することが可能になります。

設計限界・現地試験・記録管理

現地試験による支持力の検証

調査後も不確実性が残る場合、現地試験によってこれを解消します。生産現場で実際の施工方法で設置されたアンカーを対象とした引抜き試験は、上向きの耐荷力を直接的に示す証拠となり、横方向試験は水平方向の抵抗性能を評価します。硬質地盤では結果にばらつきが出やすいため、試験は調査で特定された各ゾーンに均等に配置し、それぞれの試験結果はその位置および施工データとともに記録する必要があります。こうして得られたデータセットは、設計作業だけでなく、その後の所有者側技術者との協議にも活用されます。現場全体で試験結果にばらつきがある場合、設計では、当該ゾーンを対象とする最も信頼できる最小値を採用し、全ゾーンの平均値を用いるべきではありません。

設計範囲を明示すること

すべての基礎設計は、ある前提に基づいています。特に地盤が困難な場合には、その前提を明文化することが重要です。設計基準書には、想定される岩盤の深度、想定される材料強度、腐食余裕量、適用する荷重ケースおよび荷重係数、および設計の見直しが必要となる条件を明記しなければなりません。設計の適用範囲を明確に示すことで、現場の状況変化に伴う設計変更に応じた適正な価格設定が可能になります。一方、こうした前提を隠蔽した設計では、予期せぬ事象が発生するたびに紛争へと発展してしまいます。ラッキング構造および基礎との接合部についても同様の厳密さが求められ、設計が地盤に対してどのような前提を置いているかを、単一の文書で明確に説明できるようにする必要があります。

写真とデータによるプロジェクト記録の作成

困難な現場では、記録そのものが独立した成果物となります。調査ログ（測点位置を明記）や露出断面の写真、設置記録（トルク値または打設抵抗値を含む）、試験証明書、および各基礎種別の設置位置を示す竣工図などを確実に保管してください。こうした記録があれば、将来的な工事段階や隣接現場の設計において、大幅な調査コスト削減が可能になります。つまり、単一のプロジェクトから汎用可能な知見へと昇華させるための基盤となるのです。このような記録がなければ、同じ課題を再び「全額負担」で発見することになってしまいます。

基礎とラッキングのインターフェース制御

硬質な地盤では、アンカーを正確な位置および深さに打ち込むことが常に可能とは限らないため、基礎の許容誤差が整地された土壌に比べて大きくなりがちです。そのため、架台の設計では、接合部における位置の許容誤差に対応できるよう配慮する必要があります。また、実際の施工によって生じる架台の設置位置のばらつき範囲について、接合部の詳細設計を確認する必要があります。このような現場においては、製作前に許容誤差の範囲を事前に合意しておくことが、最もコスト効果の高いリスク低減策となります。実際に設置されたアンカーの位置を一部サンプリングして記録することで、架台が実際に吸収しなければならない許容誤差の程度を早期に把握できます。

コスト・工期・リスク管理

機材・作業アクセス・生産性

硬質な地盤では、使用する機材の選択が生産性を左右します。軟弱地盤向けに設計された機材は、硬質地盤では不十分となる場合があり、代替機材の導入にはより広い作業スペース、より良い現場へのアクセス、あるいは1本あたりの設置に要する時間の増加が必要になることがあります。面積（ヘクタール）単位ではなく、アンカー1本単位で生産性をモデル化することで、より現実的な工事計画が立てられます。その際の生産性数値は、メーカーが提示する最良ケースの数値ではなく、実際にパイロット設置時に観測された実績値に基づくべきです。工事期間中に必要な機材が変更される場合、2台目の機材の現場搬入費用は、最終決算で発覚するのではなく、あらかじめ積算に含めておく必要があります。

予備費、変更・追加工事、および商業契約構造

太陽光発電プロジェクトにおいて、地盤条件は最も予測が難しい要素です。したがって、商業契約の構造は、変化が生じることを前提とし、あたかも変化が一切起こらないかのように装うべきではありません。追加の掘削深さ、岩盤破砕、あるいは代替アンカー工法などに対して単価を事前に定めておくことで、予期せぬ状況を交渉事項ではなく、明確な価格が設定された変更事項へと転換できます。積算に盛り込む予備費の額は、地盤調査の質を反映させるべきです。つまり、調査が不十分であればあるほど、慎重な開発事業者はより大きな予備費を計上します。工事着手前に、想定される変化に対する単価を合意しておくことは、変更対応の仕組みがないまま表面的な低単価で契約を結ぶよりも、通常、はるかに価値があります。

困難な現場におけるサプライヤーとの連携

調査結果（課題となる部分を含む）は、早期にサプライヤーと共有してください。岩盤が浅いことを理解したサプライヤーであれば、理想条件を前提とした設計ではなく、実現可能な地盤条件に合った構造および接合部の提案が可能になります。荷重条件、腐食環境、作業空間の制約といった情報を同時に提供し、その上で文書化された設計根拠の提出を依頼してください。スーパーソーラーでは、こうした状況に対応するため、無料のプロジェクト評価および構造計算をサポートしており、発注前に図面およびサンプルのレビューも可能です。

よくあるご質問

従来の杭基礎やスクリューパイル基礎を採用するには、岩盤はどの程度の深さまで必要ですか？

普遍的な閾値は存在しません。重要なのは、硬層より上の貫入可能な深さ内、および予備掘削を用いる場合における硬層自体の範囲内で発揮可能な支持力です。たとえば、比較的浅い深度に岩盤がある場所でも、上部の地盤が十分な強度を持ち、要求される荷重条件を満たすだけの打込み深さが得られるならば、打ち込み杭が適用可能です。一方で、健全な岩盤の上に薄い被圧土が乗るような場所では、逆に適用できない場合もあります。実際の判断は、施工時に用いる方法による貫入試験および引き抜き試験の結果に基づいて行うべきであり、一般論に頼るべきではありません。

表土の直下に岩盤がある場合、接地ねじ（グラウンドスクリュー）は設置可能ですか？

場合によっては、試験施工により、ブレードが地盤の適切な層に所定の深さまで到達し、かつ損傷を受けずに貫入できることが確認された場合に限ります。この点について、スクリュー式アンカーは主に2つのパターンで失敗します。1つ目は、要求される深さに達する前に貫入が拒絶されること、もう1つは、地表面からは見えない障害物に当たってブレードが損傷を受けることです。いずれかが発生した場合、正直に判断すれば、その現場には異なる硬質地盤用の基礎工法が必要ということになります。というのも、荷重条件ではなくアンカーの貫入能力に合わせて埋設深さを浅く設定することは、設計の基本的な論理を逆転させてしまうからです。設計で要求される深さより浅い位置までしか貫入できない場合、アンカーを用いない別の基礎工法や、事前に穴をあける施工方法が適切な対応となります。

今後のプロジェクトが本調査の成果を活用できるよう、何を記録しておくべきでしょうか？

調査方法および調査地点、土壌・岩盤の性状とその深度、施工時の貫入拒否深度および施工方法、地下水位および測定時期（季節）、抜出し試験および横方向載荷試験の結果とその施工データ、露出断面の写真およびその位置を記録してください。さらに、各基礎の実際の設置位置を示す竣工図（アズビルトマッピング）を追加してください。これらの情報が揃っていれば、隣接する工区や後続工程において、全範囲の再調査ではなく、目的に応じた的確な検証設計が可能になります。これは、硬質地盤における基礎工事プロジェクトから得られる最も価値の高い成果物です。

バラスト式または地上式の解決策が、より適切な選択となるのはどのような場合ですか？

貫入が不可能または許可されていない場合、および検証済みの重量とアンカーで浮上を抑制できる場合には、地上設置型の選択肢が検討されます。地上設置型は岩盤破砕を回避し、残土の発生も防ぐため、代替案として重機の投入や長期にわたる現場の混乱を招くような敷地において特に魅力的です。決定的な検討項目は浮上に対する耐性であり、これはアレイが翼のように作用するため、設計上、支配的な風荷重条件下でも地上に固定された状態を維持する必要があります。また、パッドが荷重を集中させるため、その下にある地盤への支持圧力も確認する必要があります。
