太陽光発電用地上設置基礎の比較：打ち込み杭、グラウンドスクリュー、コンクリート基礎

ブラケットの選定より先に、基礎の選定が必要です

地上設置型太陽光発電プロジェクトにおいて、技術的な議論は目立つ部分、つまり架台構造（傾斜角、モジュール配置、列間隔、鋼材の等級など）に集中しがちです。一方、基礎については、会議ではあまり話題にならず、現場では注目が集まります。このバランスは逆であるべきです。地上設置型太陽光パネルの基礎設計は、アレイを計画通りに建設できるかどうか、構造物が25年にわたり所定の形状を維持できるかどうか、またプロジェクト予算のうちどれだけが土木工事に充てられるかを左右します。さらに、基礎はプロジェクトの中で後から変更するのが最も困難な部分でもあります。なぜなら、性能が不足した基礎は、運転開始段階で単に仕様を変更するだけでは対応できないからです。

基礎工事が標準化されにくい理由は、地盤が変数であるためです。わずかに離れた2つの現場でも、土壌の層構造、地下水位、支持力がまったく異なる場合があり、そのため同一の架台製品が、あるプロジェクトでは打ち込み杭で設置され、別のプロジェクトではコンクリートパッドで設置されることがあります。したがって、基礎の選定は、地盤工学的データ、構造物への荷重、腐食環境、および現地の規制という順序で決定されます。架台メーカーの役割は、基礎に合わせて構造を設計することであり、基礎を単独で規定することではありません。以下では、主流の3種類の基礎を比較し、地上設置型太陽光パネル用基礎のいずれかの方式を計画に採用する前に実施すべき検討事項を明らかにします。

各基礎形式の実際の機能

打ち込み杭および静的圧入杭

駆動式または静的圧入式の杭は、掘削ではなく土壌を横に押しのける（あるいは圧入する）ことで設置されるため、施工が迅速・清潔であり、天候の影響も比較的小さい。支持力は、杭の側面に生じる摩擦抵抗（シャフト摩擦）と先端部に生じる端末支持力（エンドベアリング）の両方によって得られるが、その大きさは土質および土の密度に強く依存する。砂質地盤では、杭の設置過程で周辺の土が締まり、支持性能が向上することがある。一方、軟弱な粘性地盤では、主にシャフト摩擦に頼ることになり、より深い杭長が必要となる場合がある。杭基礎は、アクセスが比較的容易な広い敷地に適しており、地上部の占有面積が小さいという特徴がある。このため、数百基から数千基もの支持構造物が必要となる大規模太陽光発電所（ユーティリティスケール）において広く採用されている。このような大規模な現場では、駆動式杭が、設置コストを非常に多数の設置位置に分散できるため、地上設置型太陽光パネルの基礎として最も経済的な選択肢となることが多い。

グラウンドスクリューおよびヘリカルアンカー

接地用スクリューは、本質的に土中にねじ込まれるヘリカルブレード付き鋼製シャフトであり、ブレードが地盤に支持されることとシャフト表面と地盤との摩擦によって支持力を発揮します。施工には掘削もコンクリートも不要で、上部構造への接合は通常、シンプルなフランジまたはブラケットで行います。接地用スクリューは、モジュール式・段階的施工プロジェクトに非常に適しており、迅速な設置・荷重適用が可能であるほか、コンクリートの搬入が困難な現場にも対応できます。一方、その限界も明確です。密実な砂利層、浅い岩盤、あるいは大きな障害物を含む地盤では、設置が不可能になるか、あるいは支持力が低下します。また、腐食性の高い地盤では、設計寿命に応じたシャフトおよびブレードの防食対策が必要です。

コンクリート基礎・基礎パッド・バラスト

コンクリート基礎は、現場打設の独立基礎や帯基礎から、圧重として使用されるプレキャストブロックまで、幅広い種類を含みます。これらは重量があり、適切に設計されれば地盤条件が厳しい場所でも対応可能であり、ほとんどの市場で地元の施工業者にとってなじみ深い工法です。コンクリート製の基礎版（パッド）は荷重を広い面積に分散させるため、地盤の許容応力度が設計上の支配的制約となる場合に有効です。また、掘削や地中への貫入が制限される場所では、圧重による基礎構築が選択肢となります。ただし、工期と物流面での課題があります。すなわち、コンクリート工事には型枠・鉄筋・養生、そして多くの場合水が必要であり、これらは気象条件や現場へのアクセス状況に大きく左右されます。さらに、コンクリート材の輸送に伴う重量負荷もプロジェクト全体に大きな影響を与えます。また、圧重はその支持力を質量に依存させるため、浮き上がりに対する検証も必須です。

基礎上部の構造

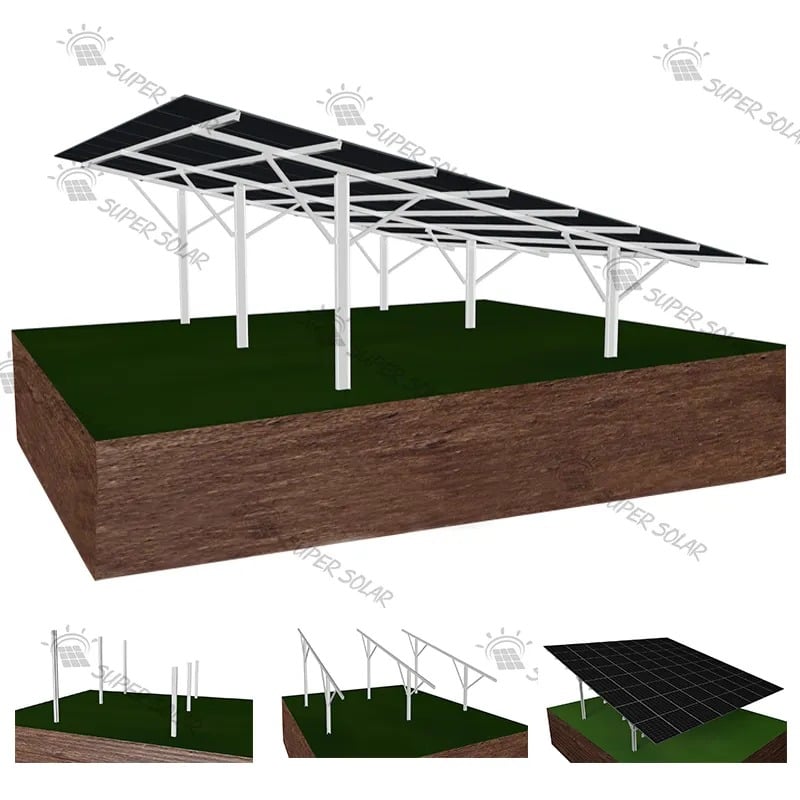

基礎と構造は、一体のシステムとして設計する必要があります。マウントは、定義されたインターフェースを介して杭、ねじ式アンカー、またはパッドに接続され、構造体は基礎の許容誤差および剛性に対応できるよう設計しなければなりません。スーパーソーラー社の 太陽光パネルの地面設置システム 製品は、基礎とのインターフェースを設計段階から組み込んで開発されています。また、「 杭式基礎製品シリーズ 」で説明されているU字型およびC字型の杭配置は、基礎が施工された後に、あらかじめカット・穴あけ済みの部品を用いた単一の支持柱によって、締結部品の数および設置作業時間をともに削減できることを示しています。

基礎の選定前に現場を読み取る

地盤調査および土質分類

基礎設計は、敷地の特性を把握するために十分な数のボーリング調査または試掘坑から始まり、正門付近で単一の試料を採取するといった方法では始めません。土壌分類、相対密度、含水比、塑性および盛土材の有無など、これらすべてが支持力に影響を与えます。特に盛土や過去に施工された地盤については、挙動が予測困難であるため、特に慎重な検討が必要です。敷地面積が広い場合には、調査地点を敷地全体に分散させ、太陽光パネルアレイの最も荷重の大きい支持部（風による上向き引張力が最大となる周辺列を含む）に重点を置く必要があります。調査コスト削減を理由にこの分散調査を省略するのは、見かけだけのコスト削減にすぎません。なぜなら、地上設置型太陽光パネルの基礎は、敷地内の「平均的」な場所ではなく、「最も弱い」場所においても十分な性能を確保しなければならないからです。

拒絶、岩盤、地下水

設計に最も大きな影響を与える要因は2つあります。1つ目は、浅い岩盤や硬質層による杭打ちやスクリューパイル設置時の「拒絶（リファーサル）」です。事前に予測していなければ、工事全体が停止してしまう可能性があります。2つ目は地下水で、掘削作業を制限し、コンクリート工事を複雑化させ、排水対策を必要とすることがあります。これらの要因は、地質調査段階で特定・定量化しておく必要があります。具体的には、試験設置時に拒絶が生じた深度や、単一の訪問時に観測された水位ではなく、季節ごとの最高地下水位を把握することが重要です。また、地下水位の測定時期（季節）および測定方法を記録することで、データの実用性が高まります。乾燥期に測定された水位は、基礎設計で想定すべき水位とは限りません。

腐食環境と設計寿命

地上設置型の基礎は一部が埋設されるため、地上構造物よりも厳しい腐食環境にさらされます。土壌の抵抗率、pH、塩化物イオン濃度、硫酸塩イオン濃度、 stray current（ stray 電流）などは、鋼材の劣化速度に影響を与えます。通常、これらの影響を考慮した対策として、所定の耐用年数に応じた肉厚余裕量、防食コーティング系、または代替材料の採用が要求されます。埋設部は点検・保守ができないため、初期段階で適切な腐食余裕量を確保する必要があります。沿岸部や塩分を含む地盤では、構造荷重と同程度に、この腐食対策が材料選定を左右することが多いです。

立入可能性、地下水位および季節的制約

アクセス状況は、現場に到達可能な設置機器の種類や工事の進行速度を左右します。杭打ち機には専用の搬入路と作業用の作業床が必要ですが、接地ねじ式基礎機はそれより少ないスペースで済みます。また、コンクリート打設には、雨天時でも通行可能な搬入路が必要です。さらに、季節的な制約が工期計画を決定づけます。乾燥期には作業可能な現場でも、雨期には立ち入りが困難になる場合があり、これにより基礎工法間の経済性比較が大きく変化する可能性があります。アクセスが季節的に制限される現場では、作業期間中に必要な資材をすべて収容できる十分な現場内仮置き場を確保しておくことが重要です。なぜなら、資材の搬入が滞れば、基礎工事全体のスケジュールが止まってしまうからです。

荷重、試験および検証

引き抜き荷重、圧縮荷重および横方向荷重

風による上向きの力（アップリフト）は、特に周辺列および列端部において、地上設置型アレイの設計を支配する要因となります。この力は基礎を地中から引き抜こうとする作用を及ぼします。圧縮力は、積雪が発生する場所や構造物の重量が大きい場合に支配的となります。水平荷重は、アレイ面への風圧およびアレイの傾斜角に起因し、3つの荷重成分のうち最も検討が不足しがちな項目です。基礎の耐荷力を評価する際には、これら3種類の荷重を同時に考慮しなければなりません。なぜなら、圧縮に対して十分な耐力を有する基礎でも、アップリフトまたは水平方向の変位によって破損する可能性があるからです。

引き抜き試験および水平荷重試験

土壌の理論的承载能力には不確実性があるため、多くのプロジェクトでは現地試験によってこれを検証します。抜き出し試験（プルアウト試験）は、実際に施工された杭またはスクリューパイルが引き抜かれる際の抵抗を測定するものであり、水平載荷試験は、水平方向への変位に対する抵抗を測定するものです。本番施工と同一の施工方法および同一の深さで、代表的な地点において試験を実施することで、設計根拠として十分に裏付けられたデータが得られ、単独の解析では得られない設計最適化が可能になります。試験結果は、試験位置、施工条件および土壌の記述とともに記録し、設計時の前提条件と明確に紐づけられるようにする必要があります。

関係する技術基準・規範および構造設計関連文書

基礎設計は、適用される地元の建築基準法およびオーナー、融資機関、保険会社が定めたプロジェクト固有の要件を満たす必要があります。通常、この文書セットには、地盤調査報告書、基礎設計計算書、入手可能な場合の試験結果、架台の構造設計書、および基礎と架台の接合部を示す図面が含まれます。建築基準法で特定の安全率または特定の荷重組み合わせが要求される場合は、その要求事項を設計の前提条件として明記する必要があります。これにより、サプライヤーは後から対応するのではなく、設計の初期段階から該当要件に従って設計を行えるようになります。

架台設計との連携

最後に、基礎とラッキングを一体として剛性を確認する必要があります。構造的に十分な基礎であっても、モジュールのアライメントに影響を与える程度の変形や、長期間にわたって接合部に疲労を生じさせる程度の動きを許容してしまう可能性があるためです。これは特に長い配列や追尾式架台構造において重要であり、わずかな動きが累積するからです。設計段階でインターフェースの剛性を確認しておくことは、運転開始時に問題が発覚して対応するよりもはるかにコストが抑えられます。また、追尾式架台では、駆動・制御方式が、数十年間にわたり定められた許容範囲内で位置を保持する支持構造を前提としているため、インターフェースの剛性に対する要求がさらに厳しくなります。

コスト、工期および物流

適切な基準でコストを比較する

基礎工事のコスト比較は、総設置費用を基準として初めて意味を持ちます。単位あたりの材料費はその一部にすぎず、比較には据付用機器および作業員、現場準備、コンクリートの供給および養生、掘削土の搬出、復旧工事、悪天候による作業停止、および各選択肢が全体の工事スケジュールに与える影響も含める必要があります。単価がやや高い基礎でも、施工が迅速でアレイの運転開始時期が早まれば、結果的に総コストが低くなる場合があります。逆に、小規模または制約の多い敷地では、この関係が逆転することも十分にあり得ます。2つの選択肢の主な違いが工期にある場合、早期の運転開始日は、間接的な便益ではなく、追加発電量として直接評価できます。

工程管理、季節性および気象条件への感応性

ドリブン式およびスクリュー式の基礎工事は比較的天候に左右されにくく、コンクリートが施工できない寒冷条件下でも進めることができます。一方、コンクリート工事は気温や降雨、養生期間といった条件に敏感であり、通常、より長い準備期間を要します。完成時期が厳密に定められたプロジェクトでは、天候による影響が単位コストのわずかな差を上回ることもあり、これは静かに吸収するのではなく、工期上のリスクとして明確に評価・量化すべきです。コスト比較とともに天候に関する前提条件を記録しておくことで、工期リスクを請負業者の予備費の中に埋もれさせるのではなく、プロジェクトチーム全体が明確に認識できるようになります。

実務的な意思決定の手順

意思決定は、定められた順序で行う必要があります。まず、地盤の特性、貫入拒否深度（リファーサル・デプス）、地下水位などの地盤条件を把握します。次に、適用される建築基準法や規範に基づき、設計風荷重、積雪荷重、横方向荷重を算定します。さらに、現場へのアクセス状況や季節的な制約も確認します。その後、各基礎工法について、施工総コストおよび工期リスクを比較検討し、不確実性が大きい場合は実際の試験により選定した基礎の妥当性を検証します。最後に、架台（ラッキング）との接合部仕様を確定させます。この順序を逆にすると、理論的には洗練された設計となるものの、実際には施工不可能な結果を招きます。また、設計書類にこの手順を明記しておくことで、入札時と現場状況が異なる場合でも、後日、基礎選定の根拠を追跡・検証できるようになります。

よくあるご質問

同一の基礎形式を複数のプロジェクトで共用できますか？

地盤条件および設計荷重が本当に類似している場合にのみ可能です。基礎の支持力は、土壌の層構成、最終貫入深さ、地下水位、腐食環境に加え、現場における風荷重および積雪荷重にも依存します。あるプロジェクトで実証された設計は、出発点としては有用ですが、現場データに取って代わるものではありません。効率的なアプローチは、各現場ごとに支持力を再計算しつつ、基礎と地上部の接合部仕様および施工方法を標準化することです。これにより、構造体および部品は共通化できますが、地盤そのものが共通であるかのように誤解することはありません。このように一貫した設計姿勢を貫くことで、サプライヤーが提供する地上設置型太陽光パネル用杭基礎の製品群は、複数のプロジェクト間で再利用可能となりながらも、個々の設計はあくまで現場固有のものとして維持されます。

地中ねじ式杭は、どのような場合に打込み杭よりも適していますか？

アクセスが制限されている場所、モジュール式または段階的に施工するプロジェクト、コンクリートの搬入が困難な場所、あるいは設置時の騒音や振動を抑える必要がある場所では、アーススクリューが好まれる傾向にあります。アーススクリューは、比較的一様で貫入可能な地盤であり、浅部に障害物がない現場に適しています。一方、大規模な送配電規模の太陽光発電設備では、施工効率が重視される場合や、地盤が密実ではあるが貫入可能である場合、また架台設計において打ち込み工法に伴う杭の変位を想定している場合には、打ち込み式または押し込み式の杭がより有利になります。決定的な要因は通常、地盤の層構成と必要な施工速度です。

どの程度の試験を行えば十分なのでしょうか？

設計で既に確保されている安全率を下回る程度まで、不確実性を低減するための十分な試験。生産時と同一の施工方法および設計深度で、代表的な場所において実施された、文書化がしっかりされた1回の抜き出し試験および横方向載荷試験の方が、異なる据付装置や異なる深度で実施された複数回の試験よりもはるかに価値があります。現場の地盤が不均質な場合は、地盤調査で特定された異なる地盤層にわたり試験を分散して実施してください。試験結果とともに、据付時のトルクまたは打込み抵抗値も記録してください。このデータがあれば、後日、実際の施工記録を解釈することが可能になります。

ラッキング供給業者にはどのような情報を提供すべきですか？

サプライヤーには、土質分類、拒絶深度（ロッド貫入試験における貫入停止深度）、地下水位を含む地盤調査概要書、設計風荷重および積雪荷重（適用される基準規格を明記すること）、腐食環境および要求される耐用年数、基礎の種類およびその最上部接合部の詳細仕様、現場への搬入条件、および想定される設置方法が必要です。これらの情報をもとに、ラッキング構造物の設計を基礎と整合させることができ（孤立して設計するのではなく）、製造開始前に接合部の許容公差について合意を図ることができます。
