Mini szyna solarna dla obszarów o silnym wietrze – Przewodnik wyboru

Ten przewodnik jest przeznaczony dla Kontraktorów EPC, inżynierów konstrukcji oraz profesjonalnych instalatorów którzy oceniają, czy systemu mini szyny solarnej może być bezpiecznie stosowany w strefach o dużym nasileniu wiatru .

Projekty w strefach o silnym wietrze wymagają bardziej konserwatywnego i opartego na analizie inżynierskiej procesu doboru. Niniejszy dokument wyjaśnia kiedy minikoryta są wykonalne, kiedy nie są, oraz jak należy zarządzać ryzykiem .

• standardowego przewodnika wyboru mini systemu szynowego

1. Czy systemy solarnych minikoryt mogą być stosowane w strefach o dużym nasileniu wiatru?

Tak — ale tylko w określonych warunkach.

Systemy solarnych minikoryt mogą być stosowane w regionach o silnym wietrze wtedy i tylko wtedy, gdy :

• Wytrzymałość konstrukcji dachu i blachy stalowej została zweryfikowana

• Odporność łączników na wyciąganie i przebicie została potwierdzona

• Układ systemu oparty jest na lokalnych normach obciążeń wiatrem

• Jakość instalacji jest ściśle kontrolowana

Jeśli tych warunków nie można spełnić, zazwyczaj bezpieczniejszym rozwiązaniem jest system pełnokorytowy.

2. Co jest uznawane za obszar o silnym wietrze?

Obszary o silnym wietrze są zazwyczaj definiowane przez lokalne przepisy budowlane, a nie przez pojedynczą wartość prędkości wiatru.

Typowymi przykładami są:

• Regiony wybrzeżne

• Tereny otwarte (niska szorstkość)

• Budynki przemysłowe z dużymi przęsłami dachowymi

• Lokalizacje regulowane przez normy takie jak EN 1991-1-4 lub ASCE 7

Strefy wiatrowe projektu (narożniki, krawędzie i powierzchnie środkowe) należy zawsze brać pod uwagę.

3. Wymagania dotyczące blachy dachowej i konstrukcji nośnej

Ponieważ minikierownice fotowoltaiczne bezpośrednio przenoszą obciążenia na blachę dachową i płatwie, stan dachu ma kluczowe znaczenie.

Minimalne sprawdzenia obejmują:

• Grubość blachy metalowej i klasę materiału

• Odstęp pomiędzy płatwiami i metoda mocowania

• Wiek dachu i stan korozji

• Dokumentacja istniejącego obciążenia dachu, jeśli jest dostępna

Szyny mini powinny nie, nie być stosowane na cienkich, starych lub nieudokumentowanych blachach dachowych w strefach o dużym nasileniu wiatru.

4. Dobór kołków i strategia mocowania

Kołki są głównymi elementami nośnymi w systemach szyn mini.

Najlepsze praktyki:

• Stosuj certyfikowane wkręty samowiercące ze stali nierdzewnej

• Zweryfikuj odporność na wyciąganie i przewiercanie za pomocą badań lub danych inżynierskich

• Zwiększ liczbę kołków na szynę mini, jeśli wynika to z obliczeń

• Stosuj kontrolowany moment dokręcania podczas instalacji

Uszkodzenie elementów łączących jest najczęstszym czynnikiem ryzyka w projektach minisystemów montowanych na dachach w regionach o silnych wiatrach.

5. Obliczenia obciążeń i rozmieszczenie szyn

W obszarach o dużym nasileniu wiatru wartości domyślne odstępów powinny w żaden sposób być używane.

Obliczenia inżynierskie powinny określać:

• Maksymalno dopuszczalny odstęp szyn

• Wymaganą liczbę elementów łączących na jedną szynę

• Dodatkowe zamocowanie w strefach krawędzi dachu i narożników

Odstępy między szynami mini systemu są często znacząco zmniejszone w porównaniu do standardowych stref wiatrowych.

6. Kontrola jakości instalacji

Projekty w regionach o silnych wiatrach wymagają bardziej rygorystycznej kontroli instalacji:

• Używanie narzędzi z regulacją momentu obrotowego

• Sprawdź uszczelniające podkładki EPDM pod kątem prawidłowego sprężenia

• Przeprowadź wizualne kontrole po instalacji

• Wykonaj losowe testy wyciągania tam, gdzie jest to wymagane

Jakość instalacji ma bezpośredni wpływ na długoterminową wydajność systemu.

7. Szyna mini vs szyna pełna w projektach o wysokim obciążeniu wiatrowym

W przypadku projektów z niepewnym stanem dachu lub ekstremalnym narażeniem na wiatr, zazwyczaj preferowane są systemy szyn pełne.

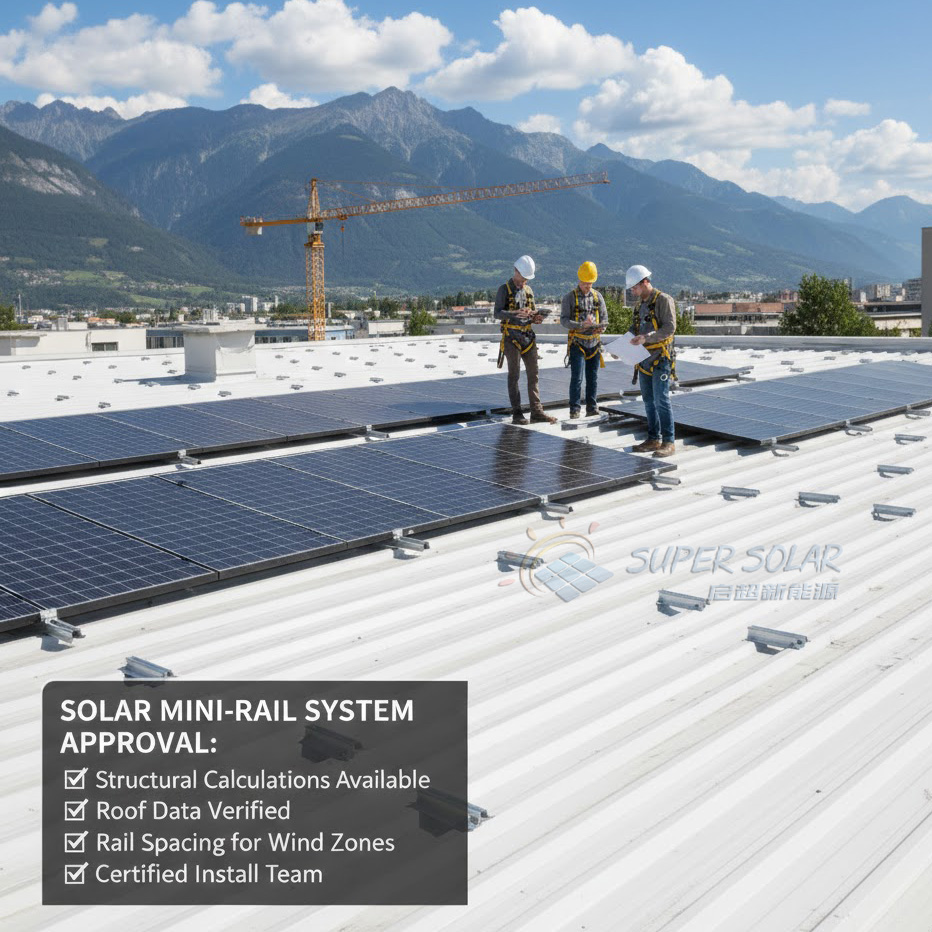

8. Lista kontrolna decyzji (strefy o dużym nasileniu wiatru)

Przed zatwierdzeniem systemu mini szyn słonecznych należy potwierdzić:

• Dostępne są obliczenia konstrukcyjne

• Zweryfikowano dane dotyczące blachy dachowej i elementów mocujących

• Odległość między szynami została dostosowana do stref wiatowych

• Zespół montażowy posiada odpowiednie doświadczenie

Jeśli nie można potwierdzić którekolwiek z powyższych punktów, należy ponownie rozważyć wybór systemu.

9. Wnioski

Systemy mini szyn słonecznych może mogą być stosowane w obszarach o wysokim wietrze, ale nie stanowią rozwiązania domyślnego. Skuteczne zastosowanie zależy od weryfikacji inżynierskiej, ostrożnego projektowania oraz ścisłej kontroli procesu montażu .

W przypadku projektów charakteryzujących się dużą niepewnością lub skrajnym narażeniem na działanie czynników zewnętrznych pełny system szyn zapewnia wyższy margines bezpieczeństwa oraz niższe ryzyko długoterminowe.

Każdy projekt jest unikalny. Skontaktuj się z naszymi inżynierami konstrukcji, aby upewnić się, że Twój system fotowoltaiczny jest zoptymalizowany pod kątem lokalnych obciążeń wiatrem i śniegiem.
