Ten przewodnik pomaga kontrahentom EPC, instalatorom i dystrybutorom określić czy system mini szyn solarnych jest odpowiedni dla ich konkretnego projektu , oraz jak dobrać właściwą konfigurację, aby zmniejszyć ryzyko instalacji i długoterminowe problemy.
W przeciwieństwie do broszur marketingowych, ten przewodnik koncentruje się na logice inżynierskiej, warunkach dachu i ograniczeniach projektowych .
Inwerter słoneczny mini system montażowy szynowy jest najbardziej odpowiedni, gdy wszystkie lub większość poniższych warunków jest spełniona:
·Dach jest blachodachem trapezowym lub falistym
·Grubość blachy dachowej oraz rozstaw krokwi są znane i zweryfikowane
·Projekt priorytetowo traktuje szybką instalację i efektywność kosztową
·Obciążenia środowiskowe są umiarkowane lub odpowiednio zaprojektowane
·Układ dachu jest prosty i spójny
Jeśli te warunki nie są spełnione, system z pełnymi szynami może zapewnić wyższy zapas bezpieczeństwa.

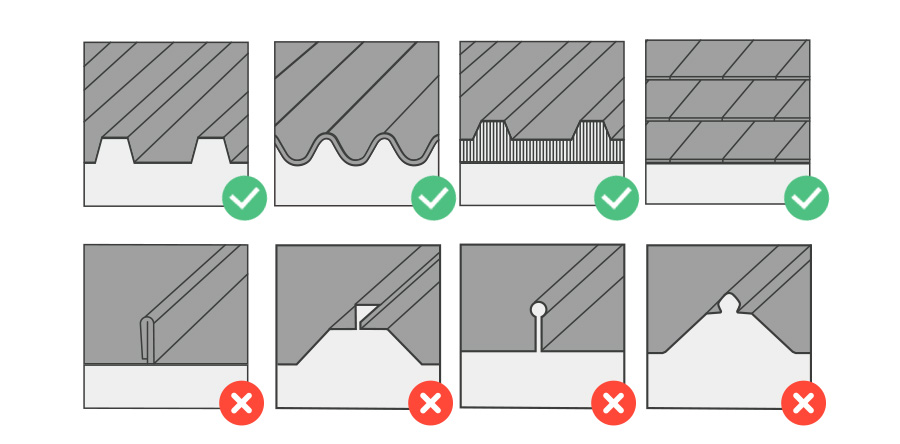

Przed wybraniem systemu mini szyn należy dokładnie ocenić typ dachu.
·Dachy z trapezowych blach stalowych
·Dachy z falistych blach stalowych
·Dachy ze stojącym fałdem (wymagane zaciski bezprzebierne)
·Cienkie lub stare blachy o nieznanej wytrzymałości nośnej
·Dachy z nieregularnym rozmieszczeniem krokwi
Mini szyny solarne mogą być stosowane w szerokim zakresie warunków środowiskowych jeśli obliczenia obciążeń zostaną prawidłowo wykonane .
Główne czynniki to:
·Lokalna prędkość wiatru i kategoria terenu
·Wymagania dotyczące obciążenia śniegiem
·Wysokość budynku i strefy dachu
W obszarach o wysokim obciążeniu wiatrem lub śniegiem, rozstaw mini szyn oraz liczba elementów łączących muszą zostać dostosowane na podstawie obliczeń konstrukcyjnych.
Ponieważ systemy mini szyn przekazują większe obciążenie bezpośrednio na blachę dachową, wybór elementów łączących jest kluczowy.
Lista kontrolna:
·Stosuj certyfikowane wkręty samowiercące ze stali nierdzewnej
·Sprawdź wytrzymałość na wyciąganie i przebicie
·Zastosuj odpowiedni moment dokręcania
·Upewnij się, że uszczelniające podkładki EPDM są prawidłowo dociskane
Uszkodzenie elementów łączących jest jedną z najczęstszych przyczyn problemów w systemach mini szyn.
Przed ostatecznym zamontowaniem systemu sprawdź zgodność modułów:
·Grubość ramy modułu (zazwyczaj 30–40 mm)
·Typ zacisku i metoda uziemienia
·Wytyczne producenta modułu dotyczące instalacji
Mini szyny są kompatybilne z większością modułów z ramą, jednak dopuszczalne odchylenia są mniejsze niż w systemach pełnych szyn.
Zalecane praktyki montażu:
·Wstępne oznaczenie pozycji szyn zgodnie z układem inżynierskim
·Używanie narzędzi z regulacją momentu obrotowego
·Wykonanie wizualnej kontroli uszczelek i elementów łączących
·Przeprowadzenie losowych testów wyciągania, jeśli wymaga tego projekt
Dobra praktyka montażu jest kluczowa dla długoterminowej niezawodności.
·Wybieranie małych szyn bez sprawdzenia wytrzymałości blachy dachowej
·Używanie uniwersalnych śrub bez weryfikacji nośności
·Przekręcanie lub niedokręcanie elementów łączących
·Ignorowanie lokalnych norm obciążeń wiatrem lub śniegiem
Unikanie tych błędów znacząco zmniejsza ryzyko projektu.
| Kondycji | Zalecany system |
|---|---|
| Prosty metalowy dach, kierowany kosztem | Słoneczna mini kolejka |
| Wysokie obciążenie wiatrem lub śniegiem | Pełna szyna (preferowana) |
| Złożona geometria dachu | Pełna szyna |
| Priorytet szybkiej instalacji | Słoneczna mini kolejka |
| Maksymalna rezerwa konstrukcyjna | Pełna szyna |
porównanie systemu minikształtek słonecznych i pełnych ksztaltek
System minikształtek słonecznych nie jest rozwiązaniem typu "jedna wielkość dla wszystkich". Gdy jest stosowany do odpowiedniego typu dachu i warunków projektowych, oferuje doskonałą efektywność kosztową i szybkość instalacji . Gdy warunki są niepewne lub ekstremalne, systemy z pełnymi ksztaltkami zapewniają większy zapas bezpieczeństwa.
Zastosowanie ustrukturyzowanego procesu selekcji pomaga kontrahentom EPC i instalatorom w podejmowaniu świadomych decyzji oraz unikaniu ryzyka związanych z długoterminową wydajnością.
